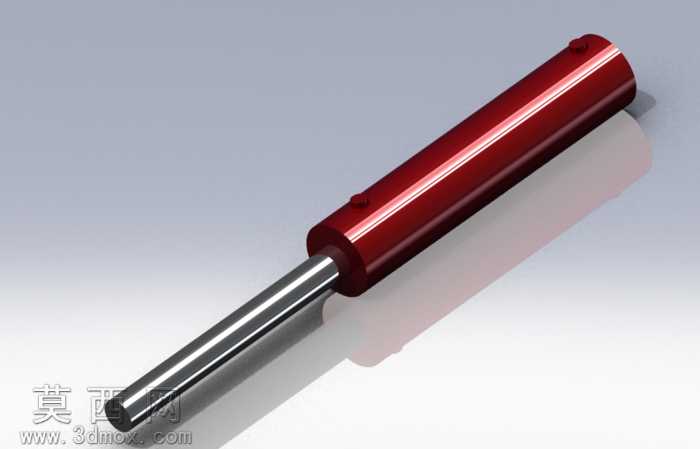

50吨重载液压油缸三维设计模型

本模型为50吨级重载液压油缸，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循重型液压元件的设计规范，对油缸各组成部件进行了1:1等比例还原。模型整体呈现出典型的单杆活塞式液压缸结构，包含缸筒、活塞杆、端盖、油口接口等核心组成部分，各部件间的装配关系清晰明确，配合公差符合重型液压设备的设计要求。渲染阶段采用了写实化的材质表现方案，缸筒部分赋予金属烤漆材质，模拟工业级油缸表面的深红色防护涂层效果，还原漆面的细腻光泽与金属基底的厚重质感；活塞杆部分采用抛光镀铬金属材质，表现出活塞杆表面高光洁度的加工特性，精准还原镀铬层的镜面反射效果，清晰展现活塞杆与缸筒之间的装配配合关系。建模过程中对油缸的受力结构进行了针对性设计，缸筒壁厚按照50吨额定推力的载荷要求进行参数化设定，油口位置布局合理，兼顾油路连接的便利性与缸体整体结构强度，活塞杆直径匹配重载工况下的抗弯曲、抗挤压强度要求，避免大负载工况下出现活塞杆变形、密封件磨损过快的问题。模型完成了整体装配干涉检查，各运动部件之间无结构干涉，可直观展示油缸的伸缩运动行程与工作原理，能够清晰呈现液压油通入不同油腔时，活塞杆伸出、缩回的动作逻辑。该模型可用于重型液压设备的方案设计演示、液压系统原理教学、重载执行元件的结构参考，能够帮助设计人员快速理解大吨位液压油缸的结构组成与设计要点，也可作为液压传动相关课程的教学演示素材，直观展示重载液压执行元件的外观形态与结构特征。
