集成式控制面板液压动力单元

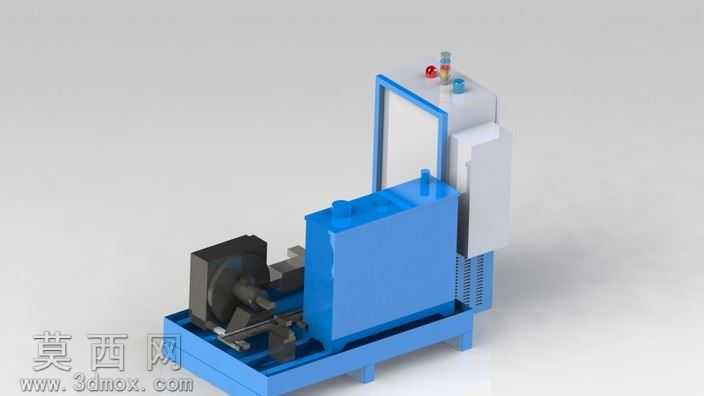

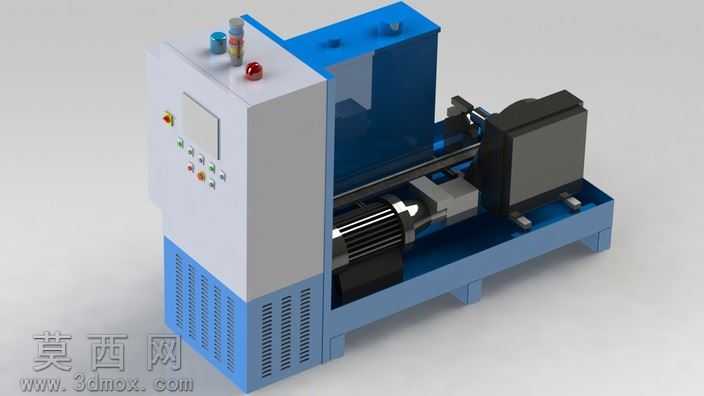

本模型为集成式控制面板液压动力单元，采用三维参数化建模完成整体装配设计，建模过程中严格遵循液压动力单元的实际布局规范，将电控操作模块与液压动力模块整合为一体式撬装结构，大幅缩减设备占地面积。模型外观渲染采用工业设备常用的配色方案，电控柜体部分采用灰白双色哑光材质搭配，柜体下部散热区域做了均匀的格栅式通风孔建模，还原真实柜体的散热结构设计；柜体正面集成了触控显示屏、多组功能操作按钮、状态指示灯与急停按钮，顶部设置三色状态警示灯，所有操作元件的布局符合人机工程学设计要求，操作高度适配站立操作的舒适区间。液压动力部分采用蓝色机架作为承载基体，机架底部设置可调式支撑脚，可适配不同安装地面的调平需求；机架上依次排布了驱动电机、液压泵组、控制阀组与液压油箱，各部件之间的管路连接走向清晰，安装定位精准，完全还原真实液压动力包的装配逻辑。设计过程中优先考虑设备的集成性与维护便捷性，将电控与液压模块相邻布置，既缩短了控制线路的走线长度，也方便操作人员在完成参数设置后直接观察液压元件的运行状态；油箱与机架采用一体化焊接结构建模，提升整体结构刚性，电机与泵组的连接位置做了减震安装座的细节设计，可有效降低设备运行过程中的振动传递。模型各零部件均保留了完整的装配约束关系，可直接用于液压系统教学演示、设备布局方案验证，也可作为非标液压站设计的参考模板，帮助设计人员快速完成同类型设备的方案迭代，缩短设计周期。
