振动台用偏心轴机械结构设计

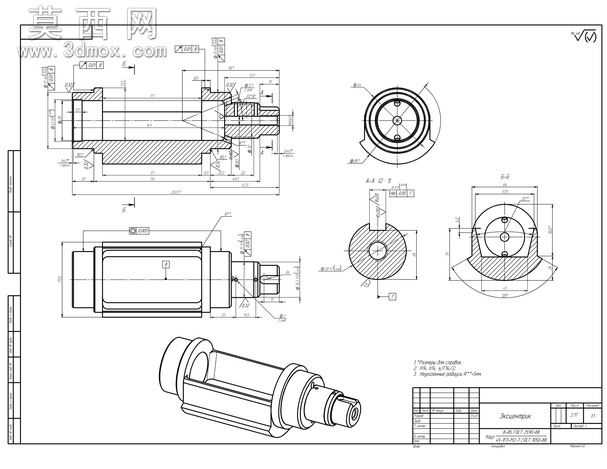

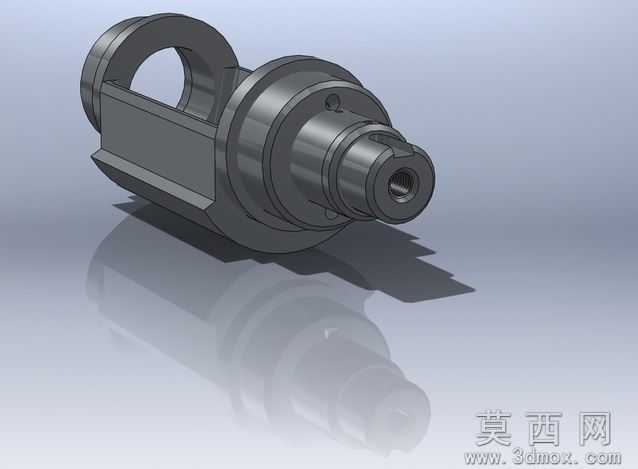

本作品为振动台配套偏心轴的三维参数化建模成果，建模过程中以机械加工工艺逻辑为核心依据，先通过草图绘制完成轴体各段回转轮廓的尺寸约束，涵盖端部安装轴颈、偏心配重段、中间支撑轴段、末端连接轴头的全部形位公差标注，确保各段同轴度、偏心距参数完全匹配振动台的激振力设计要求。建模阶段采用拉伸、旋转、切除等基础特征命令完成主体结构搭建，针对偏心段的吊环式连接结构，通过多基准面定位完成轮廓放样，保证连接耳的开孔位置与轴体偏心方向精准对应，避免装配后出现运动干涉。材质渲染环节选用合金结构钢的金属材质参数，调整表面粗糙度、反射率参数还原实际机加工后的金属质感，对轴体端面的内孔、键槽等细节特征做倒角、圆角处理，还原真实加工的工艺细节，同时添加地面反射效果提升渲染的真实感。结构设计上充分考虑偏心轴的动平衡性能，偏心段的配重块轮廓经过反复参数调整，可在运转时产生稳定的径向激振力，各轴颈段的直径尺寸适配对应规格的滚动轴承安装要求，末端的内孔设计用于配套锁紧螺母实现轴向定位，中间轴段的平面铣边结构用于传递扭矩，整体结构兼顾了振动工况下的结构强度与装配便利性，可直接用于振动类施工设备的结构验证、装配模拟与工程出图使用。
