星型活塞发动机整机装配结构设计

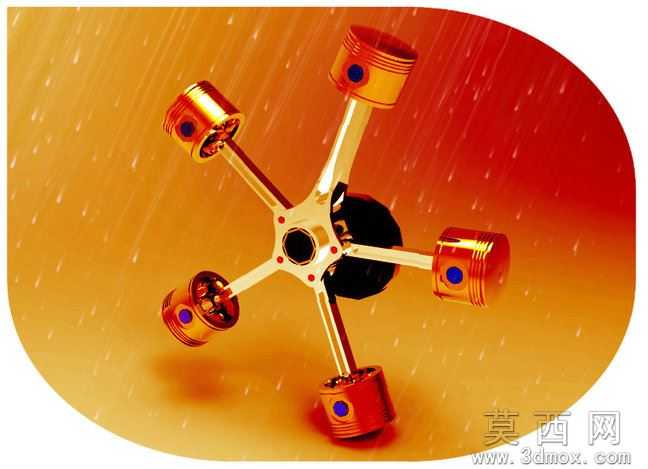

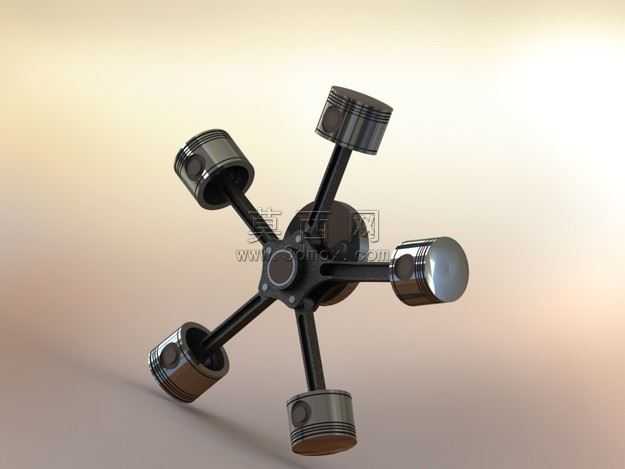

本作品为星型活塞发动机的完整装配三维设计，整体采用周向均布的多缸放射式布局，以中心曲轴组件为核心，将五个活塞缸体沿中心轴径向均匀排布，还原了星型发动机经典的紧凑结构特征。建模过程中严格遵循机械装配逻辑，先完成中心曲轴、连杆传动组的参数化建模，对曲轴的偏心轴段、连杆的铰接孔位做了公差适配设计，保证后续运动仿真时传动路径无干涉。活塞组件部分分别构建了活塞本体、活塞环、销轴等细分零件，每个零件的倒角、密封槽等细节结构都按照实际内燃机的加工规范做了还原，缸体外侧的散热鳍片采用阵列特征快速生成，同时保证鳍片的厚度、间距符合风冷散热的设计要求。装配阶段采用自下而上的装配流程，先将中心传动组件作为固定基准，再依次装配连杆、活塞、缸体，每个铰接位置都添加了符合机械运动逻辑的约束关系，为后续DMU运动学仿真做好基础。渲染阶段采用哑光金属材质模拟缸体的铸铝质感，传动部件做了轻微的金属光泽处理，铰接位置的蓝色封盖采用高饱和度的工程塑料材质区分不同功能部件，背景采用渐变浅灰突出主体结构，同时添加了柔和的环境光避免结构阴影遮挡关键装配关系。设计过程中重点考量了星型发动机的空间利用率优势，通过放射状布局缩短了整机的轴向尺寸，同时保证每个缸体的进气、排气路径长度一致，做功时的动力输出更平稳，装配完成后对所有运动部件做了干涉检查，确认曲轴转动时连杆带动活塞往复运动全程无碰撞，完整还原了星型发动机的工作传动逻辑，可作为内燃机结构教学、动力机械设计参考的数字化模型使用。
