改进型双缸斯特林动力装置结构设计

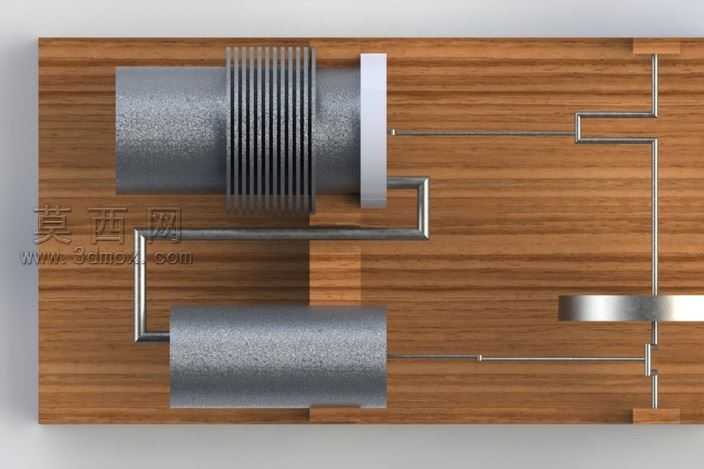

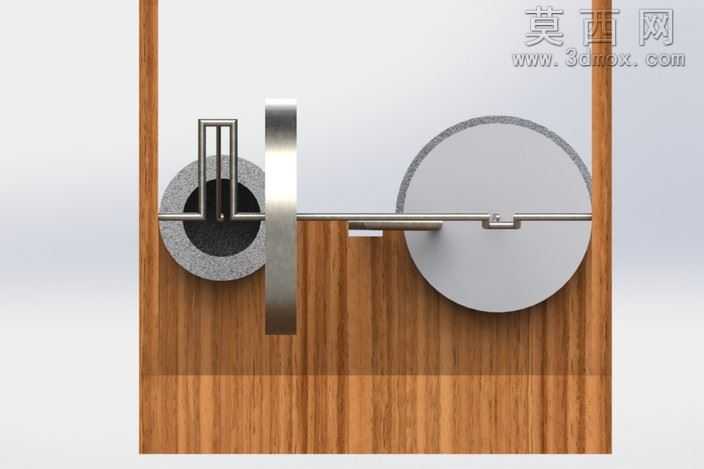

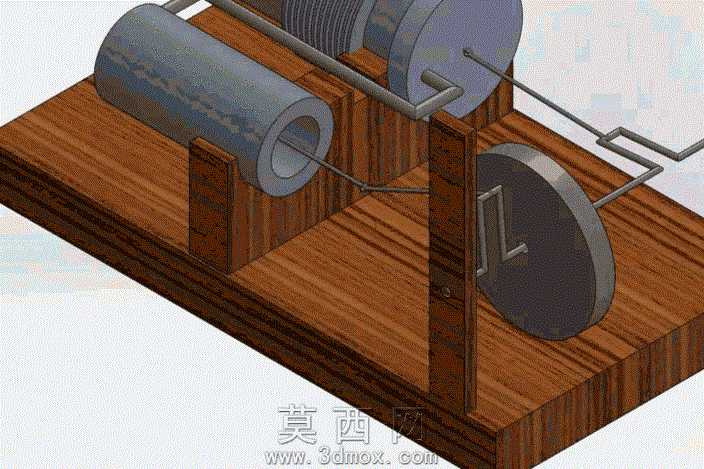

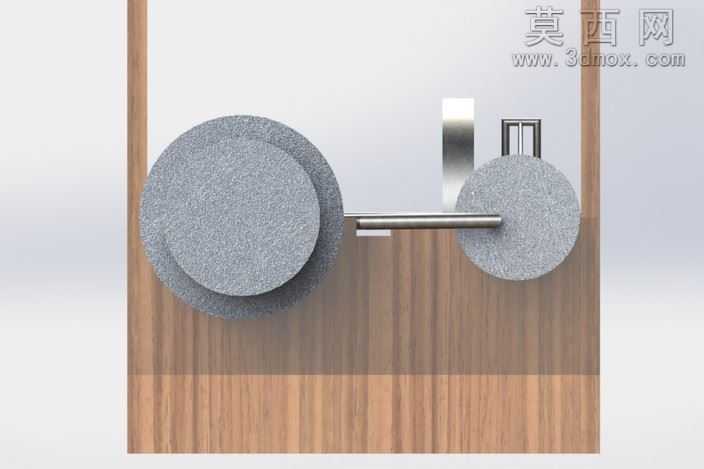

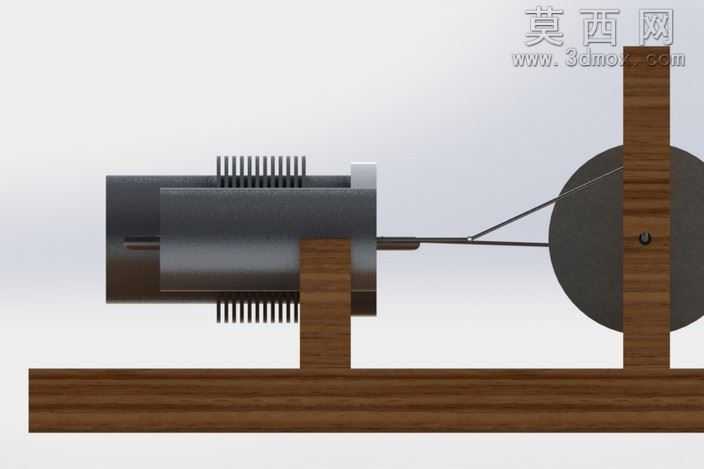

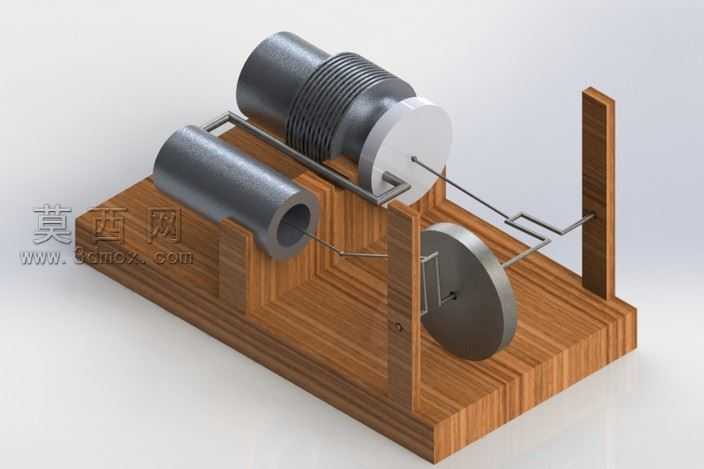

本作品为改进型双缸斯特林发动机三维建模设计，整体采用SolidWorks完成全参数化建模，各零部件尺寸经过严谨校核，装配关系完全匹配实际机械运动逻辑，可直接用于运动仿真验证与结构优化分析。建模过程中对核心部件进行了精细化处理：两个动力气缸分别做了不同的结构优化，其中置换气缸外侧设计了密集散热鳍片结构，通过增加换热面积提升冷热端温差效率，气缸内壁做了光滑曲面处理，保证活塞运动时的气密性与低摩擦特性；动力气缸采用中空贯通式结构，适配活塞往复运动的行程需求，活塞与气缸壁的配合间隙经过反复调整，兼顾密封性能与运动流畅度。传动部分采用曲柄连杆机构，将两个活塞的直线往复运动转化为飞轮的旋转运动，连杆与活塞、曲柄的连接部位均设计了铰接结构，还原真实的转动副约束关系，飞轮采用厚重的圆盘式结构，通过自身转动惯量保证发动机运转的平稳性，避免运动死点造成的运转卡顿。底座采用层叠式木质纹理支撑结构，通过一体化建模完成支撑立板与底板的连接，两个立式支撑板分别用于承托曲轴组件与气缸总成，安装定位孔位完全对齐，保证装配后整体结构的同轴度要求。渲染阶段采用写实材质方案：金属部件分别赋予铸铁磨砂材质与抛光钢材质，散热鳍片、气缸、飞轮、连杆等金属件根据功能不同调整粗糙度与金属度参数，还原真实金属的质感差异；底座与支撑结构赋予实木纹理材质，调整木纹走向与层叠质感，还原木质基座的温润视觉效果；场景采用柔和的侧上方打光方案，通过光影变化突出各部件的结构层次与装配关系，阴影参数调整至柔和自然，避免生硬阴影遮挡结构细节。设计思路上针对传统斯特林发动机结构杂乱、运转稳定性不足的问题做了优化，将所有传动部件规整布置在木质基座上方，管路与连杆走线简洁流畅，既保证了热能转换的效率，又兼顾了整体外观的整洁美观，整体结构紧凑合理，可作为教学演示模型、原理验证样机的设计参考，也可用于3D打印制作实物模型，直观展示外燃机的工作原理与机械传动逻辑。
