兰克HSWL194传动装置精密三维结构

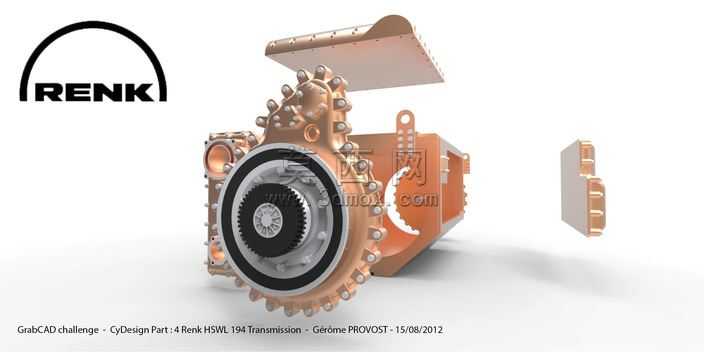

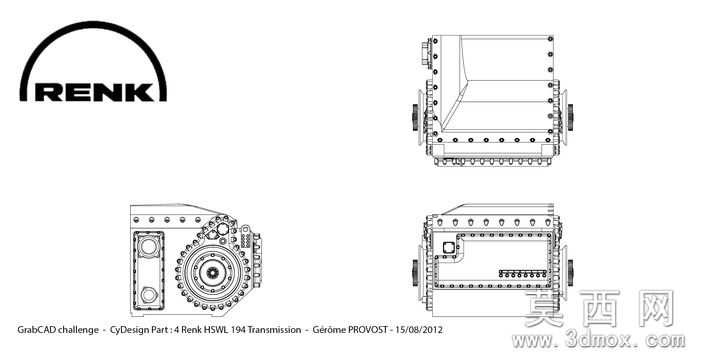

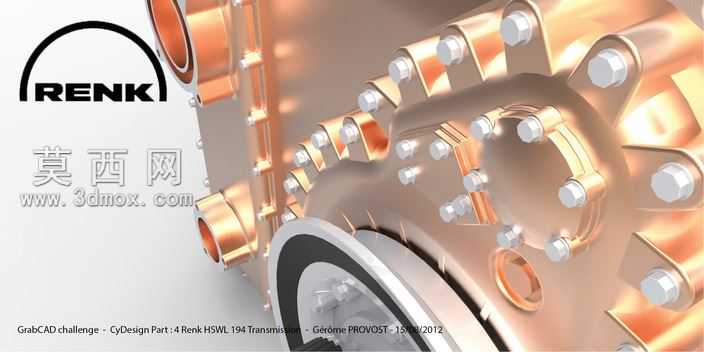

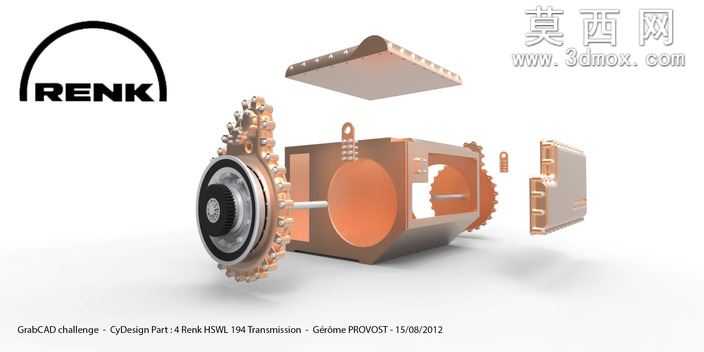

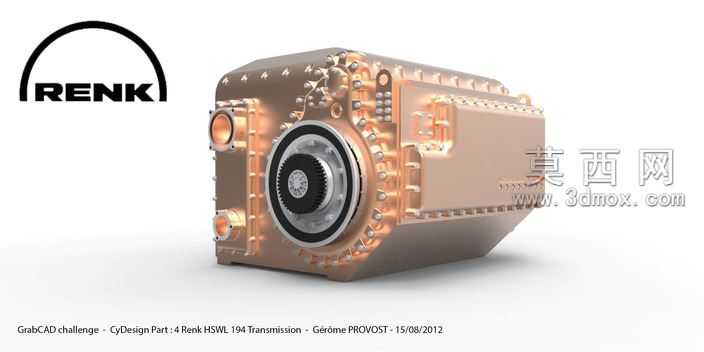

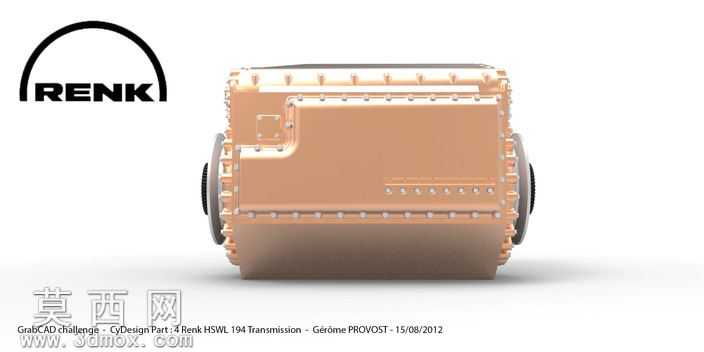

本作品为兰克HSWL194系列传动装置的高精度三维建模成果，建模过程严格参照RENK官方公开的产品结构参数与工程设计规范，完整还原了该款传动装置的全部核心结构与装配逻辑。建模阶段采用自顶向下的设计思路，先搭建整体传动架构的骨架模型，确定输入轴、中间传动组、输出轴的空间位置与传动比匹配关系，再逐一拆分各个子装配体与独立零件，确保每一处结构的尺寸公差、装配间隙都符合重型传动设备的工程设计要求。模型完整复现了传动箱体的加强筋布局、轴承安装位的定位结构、端盖的密封槽设计，以及各级传动齿轮的齿形参数、花键连接结构、紧固件的排布逻辑，所有零件的装配约束完全按照实际生产的装配流程设置，可直接用于装配干涉检查、运动仿真模拟等工程验证环节。材质渲染阶段针对不同部件的实际材质属性做了精细化调整：传动箱体采用铸铜材质表现，还原了铸铜件表面的细微磨砂质感与金属氧化色泽，端盖、紧固件等钢制零件做了镀锌亮面处理，通过调整金属粗糙度、反射率参数，区分出铸铜与钢材的质感差异；齿轮啮合面做了高精度磨削质感表现，齿面的高光反射与非加工面的哑光质感形成明确区分，密封件、衬套等非金属部件则采用对应的橡胶、工程塑料材质参数，让整体渲染效果兼具工业真实感与结构展示性。结构设计上完整还原了该款传动装置的多档位传动路径，清晰呈现了不同传动比下的动力传递路线，箱体外部的管路接口、安装定位孔、吊装结构也全部做了1:1还原，既可以作为重型传动设备的结构教学演示模型，也能为同类型传动产品的设计研发提供结构参考，帮助设计人员直观理解大载荷传动装置的布局逻辑、强度设计要点与装配工艺要求。
