蜗轮蜗杆啮合传动结构三维设计

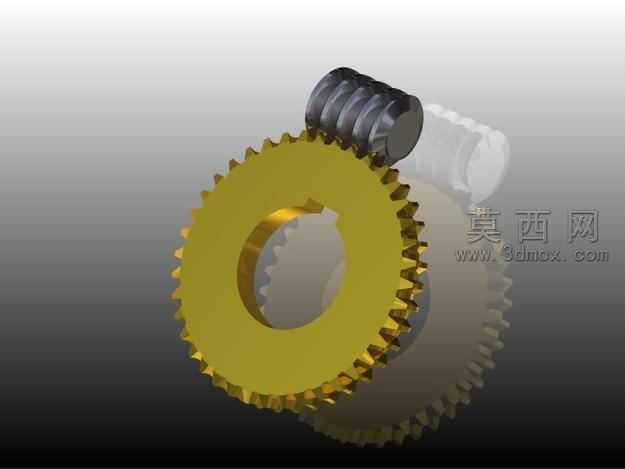

本作品为蜗轮蜗杆啮合传动结构的三维建模成果，建模过程严格遵循机械设计标准中蜗轮蜗杆的传动参数规范，首先在三维建模环境中完成参数化草图绘制，依据蜗轮的齿数、模数、压力角等核心参数，精准绘制蜗轮的齿廓渐开线基准曲线，同时匹配蜗杆的螺旋升角、头数等参数完成蜗杆的螺旋线轮廓构建。建模阶段采用特征堆叠与布尔运算结合的方式，先完成蜗轮基体的回转特征创建，再通过阵列命令生成均匀分布的轮齿结构，对齿根、齿顶的过渡圆角进行精细化处理，避免应力集中问题；蜗杆部分则通过扫描特征完成螺旋齿的构建，保证齿面与蜗轮轮齿的啮合间隙符合传动公差要求。材质渲染环节，为蜗轮赋予金属黄铜材质，调整材质的粗糙度、金属度参数还原铜质零件的哑光金属质感，蜗杆则赋予深灰合金钢材质，添加细微的磨砂纹理模拟热处理后的零件表面状态，场景中搭配半透明的啮合运动轨迹示意模型，直观呈现二者的传动配合关系。结构设计上重点还原了蜗轮的内花键连接结构，保证其可与传动轴实现周向固定传递扭矩，蜗杆的轴端定位结构也按照标准传动件的安装要求完成建模，整体模型可直接用于传动机构的运动仿真、装配干涉检查以及工程图导出，为自动化设备中减速传动模块的设计提供精准的三维参考，建模过程中对齿面啮合接触区域做了优化处理，确保模型导入仿真环境后可准确模拟传动过程中的载荷分布与传动效率特性。
