摩托车轮胎拆装专用工具结构设计

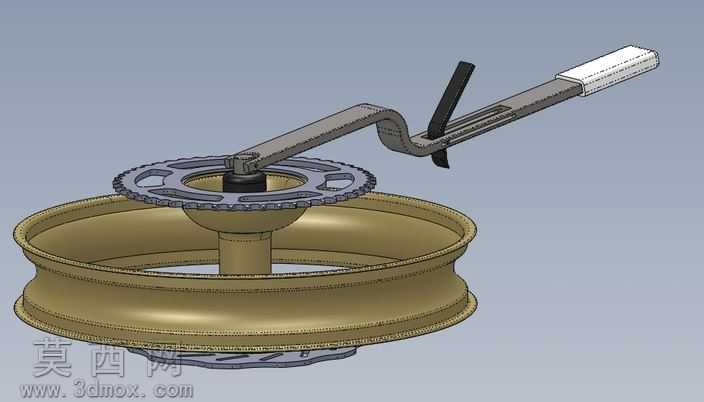

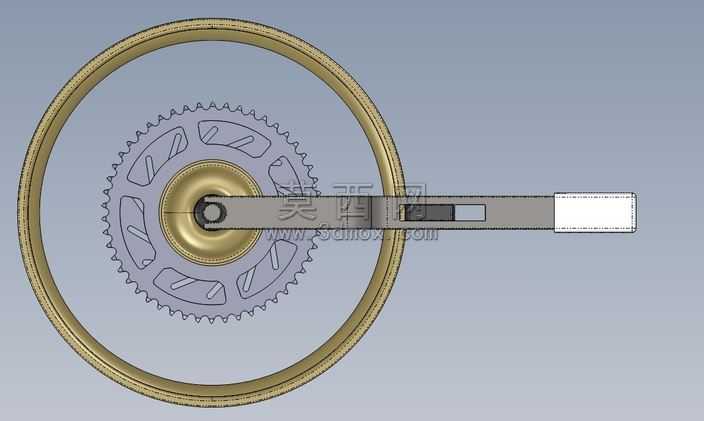

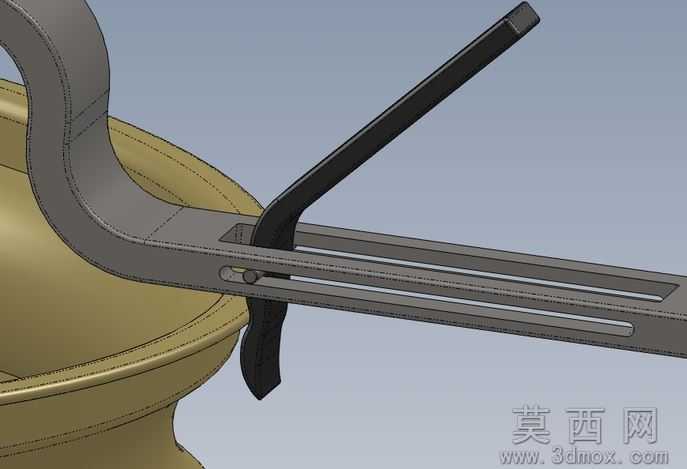

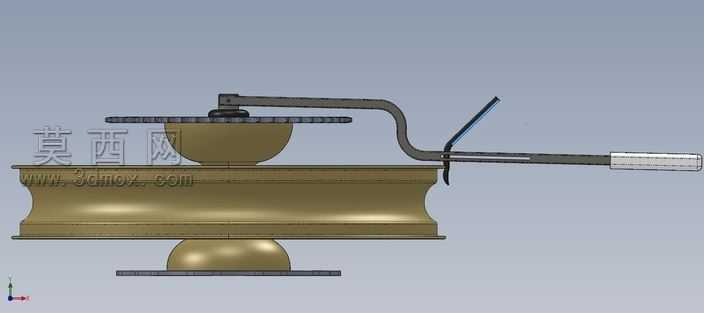

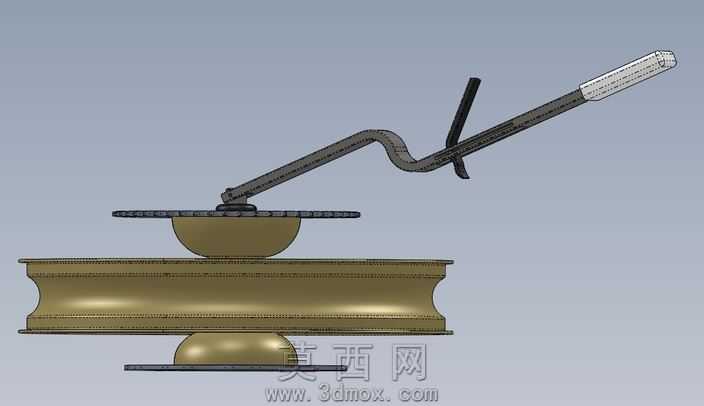

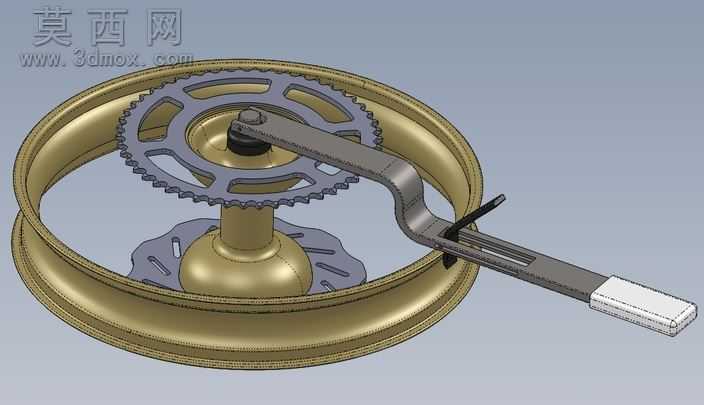

本作品为面向摩托车轮组维护场景设计的轮胎拆装专用工具，整体通过三维参数化建模完成全结构搭建，建模过程中对各配合部件的尺寸公差、运动干涉做了完整校验，确保工具的实际操作可行性。模型渲染阶段采用哑光金属与硬质橡塑材质区分不同部件，主体操作杆、销轴、拉钩等承力部件赋予铝合金金属质感，表面做细微磨砂纹理处理，还原金属加工后的真实触感；手柄部位赋予硬质橡塑材质，添加细微颗粒纹理提升视觉上的握持摩擦力，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，工具采用曲柄式长操作杆搭配可旋转销轴座的组合形式，核心作业端设置适配摩托车轮辋中心轴的定位销轴，可快速卡入轮辋中心枢纽完成定位，杆身中部设置可调节的胎圈拉钩结构，拉钩边缘做圆角钝化处理，避免作业时刮伤轮辋或轮胎胎圈；操作杆末端设置加长力臂手柄，可通过杠杆原理大幅降低拆装轮胎时的施力强度，同时杆身预留360度旋转余量，可适配不同直径规格的摩托车轮辋，完成单侧胎圈分离后可直接旋转工具作业另一侧，无需重复定位安装。设计思路围绕摩托车轮胎拆装的实际痛点展开，传统撬棍拆装容易损伤轮辋镀层与胎圈结构，本工具通过定位销轴固定作业支点，拉钩均匀施力带动胎圈脱离轮辋，全程无需多点撬动，既降低了维修作业的劳动强度，也能避免拆装过程对轮组部件造成的意外损伤；建模阶段还对工具的受力路径做了模拟优化，将承力部位的壁厚做了针对性加强，非承力部位做轻量化镂空处理，在保证结构强度的同时控制工具整体重量，兼顾实用性与便携性，除轮胎拆卸作业外，该工具也可辅助完成轮胎安装对位作业，适配多数常规尺寸的摩托车轮组维护需求。
