岩土勘察自动标准贯入试验装置结构

　　在岩土工程原位测试领域，标准贯入试验是获取地基土层力学参数、判定砂土液化可能性、评价地基承载力的核心手段之一，这套自动标准贯入试验装置，正是针对传统人工操作贯入设备存在的锤重落距控制偏差大、作业效率低、现场数据采集误差大等痛点开发的专用钻探配套设备。从现场作业场景来看，该装置主要适配工程地质勘察钻机的钻杆接口，可直接挂载于常规工程钻机的钻架下方，无需对现有勘察钻机做大规模改造，即可完成从钻孔清孔到贯入测试的全流程作业，覆盖工民建场地勘察、公路铁路路基勘测、水利工程坝基地质探查、海上平台原位测试等多个作业场景，尤其适合在钻孔深度20米以内的浅部土层测试作业中使用，相比传统人工提锤的作业模式，可将单孔测试的作业时长压缩40%以上，

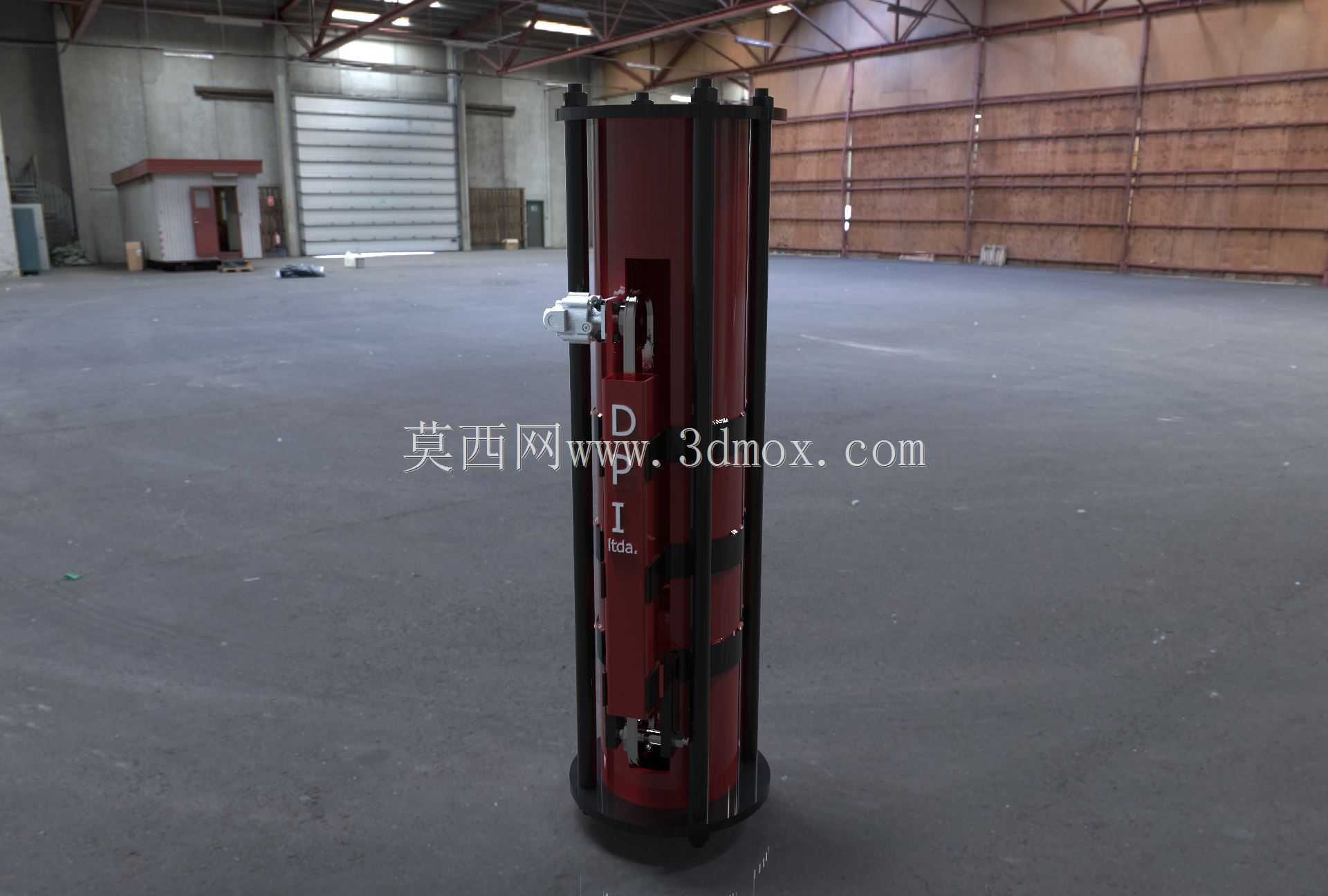

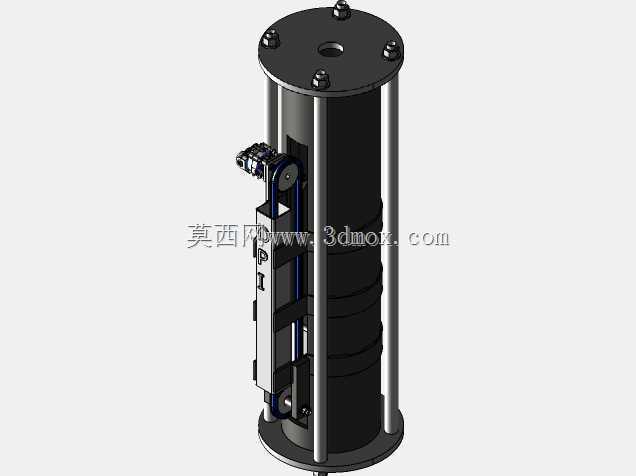

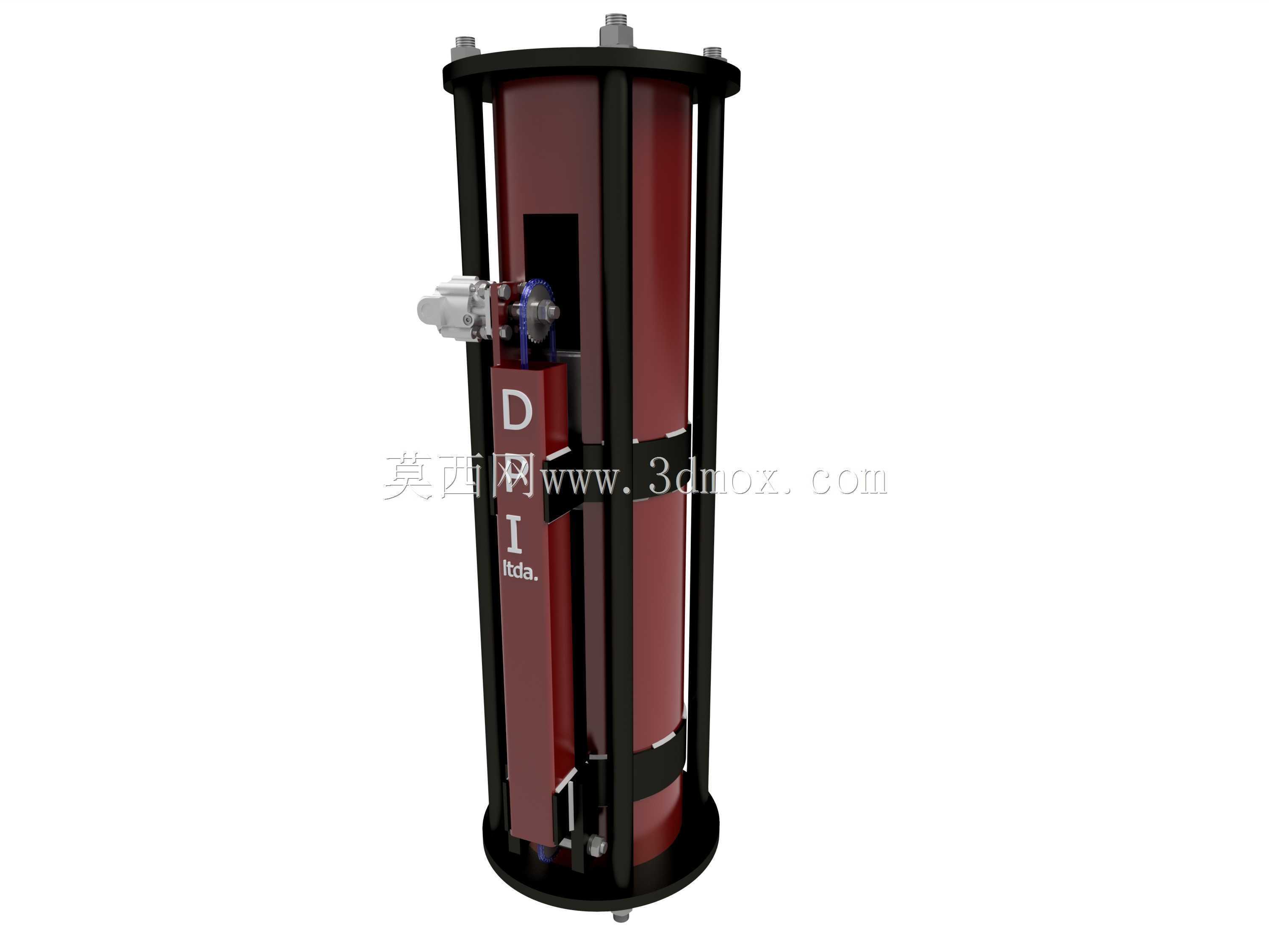

　　同时避免人工操作带来的安全隐患。从功能特性上看，该装置集成了自动提锤、落距精准控制、贯入深度实时计数、锤击数自动记录的核心功能，内部的液压驱动模块可稳定将63.5kg的标准贯入锤提升至76cm的固定落距，依靠自由落体的冲击力将标准贯入器打入孔底土层，全程无需人工牵拉锤体，落距控制精度可控制在±2mm以内，彻底解决传统作业中落距忽高忽低导致的锤击数失真问题；装置侧面设置的锁止机构可在提锤过程中牢牢锁定锤体导向架，避免钻杆晃动导致的锤体偏斜，保证锤击力完全沿钻杆轴向传递，减少侧向力对贯入器的磨损，同时也能避免锤体卡滞在导向架内的故障。从设计思路层面拆解，整套装置采用立式同轴布局，核心的贯入锤设置在圆柱形导向护筒内部，

　　护筒通过多根周向均布的竖向拉杆连接上下端盖，既为锤体提供全程的直线导向，又能阻挡现场作业时的泥浆、砂砾溅入锤体运行路径，降低野外恶劣工况下的卡滞概率；导向护筒侧壁开设的长条观察槽，可让现场作业人员直观看到锤体的运行位置，在设备出现异常时能第一时间发现故障点，无需完全拆解护筒即可完成排障；装置下部设置的快换接口，可直接对接不同直径的标准贯入器与钻杆，适配国内主流勘察钻机的钻杆连接螺纹，减少现场更换配件的时间。关于外形尺寸与安装边界，整套装置的主体为圆柱形结构，外径控制在常规勘察钻孔的最小通过直径范围内，可顺利下入直径108mm以上的钻孔内作业，整体长度适配钻机钻架的最低挂载高度，安装时仅需将装置上端与钻机的钻杆输出端连接，

　　将液压管路对接至钻机的备用液压输出口即可完成部署，不需要额外加装独立的液压动力源，充分利用现有勘察钻机的动力系统，降低设备转场时的负重；装置周向突出的锁止部件、液压接头的外伸尺寸均经过严格控制，不会在钻杆下放过程中剐蹭孔壁，避免孔壁掉块导致的埋钻事故。在实际作业过程中，当钻孔钻进至预定测试深度后，可直接将该装置连同贯入器下放至孔底，通过液压系统驱动锤体自动完成贯入作业，装置内置的计数模块可自动记录每打入10cm土层的锤击数，当贯入深度累计达到30cm时自动停止锤击，无需人工计数读表，从根源上减少人工读数的误差；导向架内部设置的缓冲结构，可在锤体落至下限位置时吸收多余的冲击动能，避免刚性冲击对装置连接螺纹的损伤，延长设备在高频锤击工况下的使用寿命。针对野外作业的维护需求，该装置的所有连接紧固件均采用外露式设计，现场作业人员仅用常规扳手即可完成易损件的更换，锤体与导向筒之间的导向滑块采用耐磨非金属材料制作，磨损后仅需更换滑块即可恢复导向精度，不需要整体更换护筒或锤体，大幅降低野外作业的维护成本。
