大行程龙门式数控雕刻加工设备结构

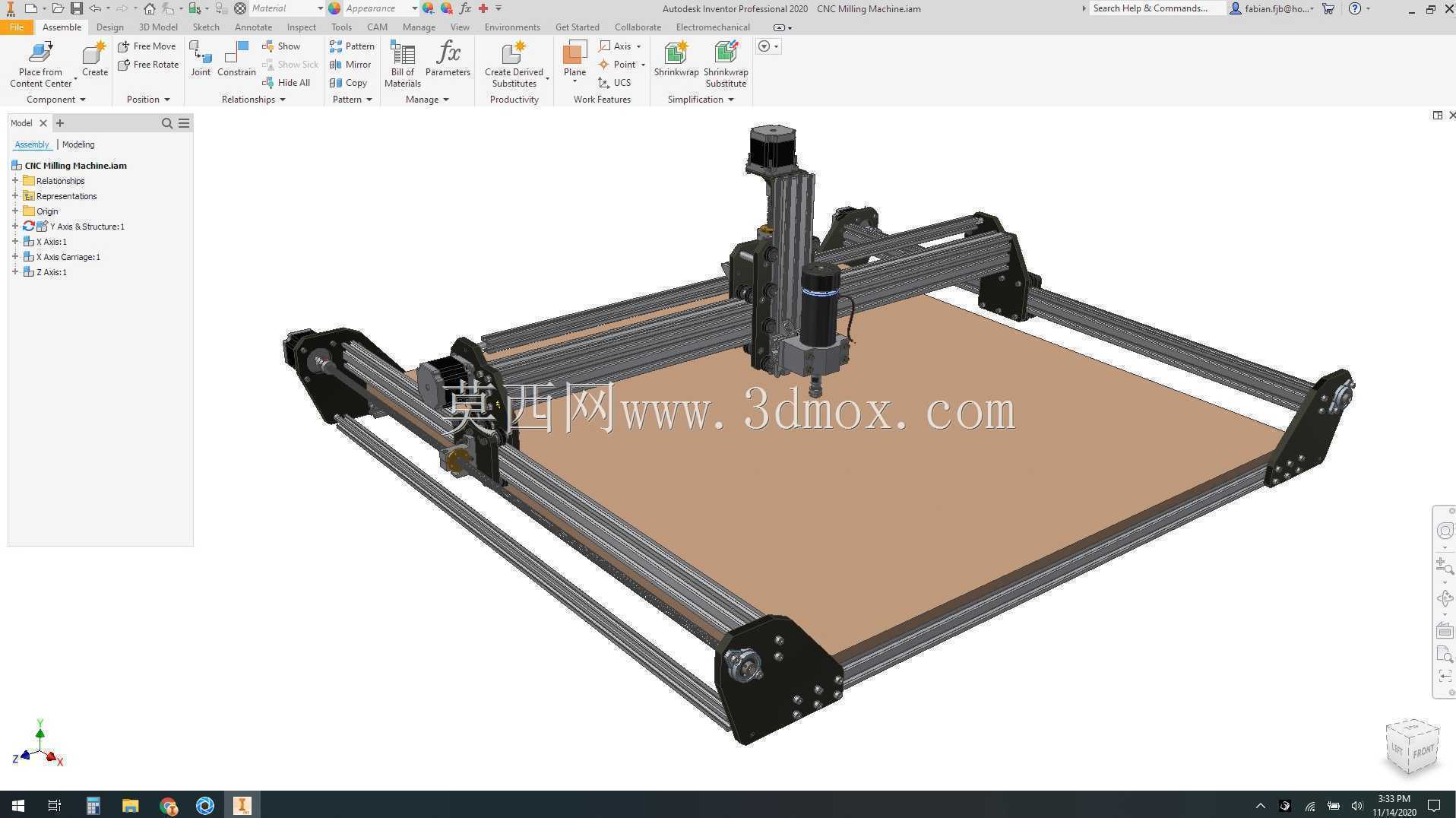

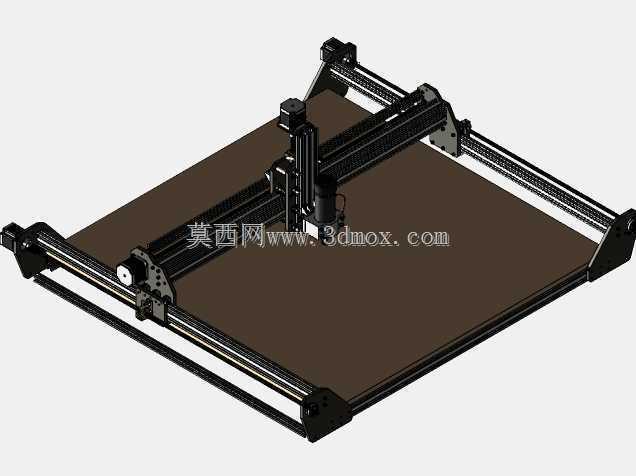

　　这款龙门式数控加工设备的结构设计，首先围绕中小幅面非金属及软金属板材加工场景展开，常见于广告标识制作、木工浮雕加工、工艺板材切割、PCB样板铣削这类小批量多品种的加工场景，区别于工业级重型机床的厚重铸件结构，这款设备采用铝型材拼装式机架设计，在保证结构刚性满足常规切削载荷的前提下，大幅降低了整机自重与装配调试难度，也方便用户根据实际加工需求调整行程边界。从结构布局来看，设备采用经典的动龙门设计，加工台面为固定铺设结构，Y轴双导轨对称布置在台面两侧长边，龙门横梁沿Y轴方向做往复进给运动，X轴导轨集成在横梁上，搭载Z轴主轴安装滑座，实现横向进给，Z轴滑座则搭载主轴电机完成垂直方向的进刀与抬刀动作，这种三轴正交的运动布局，

　　能保证加工过程中各轴运动解耦，运动控制逻辑清晰，也便于后期的维护与精度校准。设计过程中，机架部分的铝型材选型经过了挠度校核，两侧Y轴的支撑型材选用大截面欧标铝型材，搭配线性导轨安装基准面，装配时通过专用治具保证两侧导轨的平行度，避免龙门运行过程中出现卡滞、爬行的问题；横梁部分同样采用适配截面的铝型材，在保证X轴导轨安装直线度的同时，控制横梁自身重量，降低Y轴驱动的负载惯量，提升高速进给时的动态响应性能。运动传动部分，三个进给轴均采用同步带传动搭配步进或伺服驱动的方案，相比丝杠传动，同步带传动能在满足该类设备加工精度要求的前提下，实现更快的空行程移动速度，同时降低传动组件的装配精度要求，也减少了后期润滑维护的工作量；

　　各轴的限位开关安装位置预留了足够的缓冲行程，避免运动超程造成机械碰撞损坏。安装边界方面，这款设备的台面加工幅面为1000mm级，整机占地尺寸根据行程设计预留了两侧驱动组件与电气安装的空间，放置时仅需要保证地面平整，不需要额外做预埋地基，适合放置在小型加工车间、工作室甚至教学实训场地，设备的电气控制箱可以根据现场布局选择集成在机架侧面或者独立外置，灵活适配不同的安装空间。主轴部分的安装座设计兼容常见的风冷主轴安装尺寸，用户可以根据自身加工的材料类型，选择不同功率的主轴，加工亚克力、密度板这类软质材料时可以选用低功率高转速主轴，加工铝、铜这类软金属时则可以更换更大扭矩的主轴，提升切削能力；台面设计预留了T型槽或者真空吸附的安装接口，

　　用户可以根据加工工件的固定需求，选择压块固定或者真空吸附固定方式，针对不同尺寸、不同材质的工件都能实现可靠装夹。从实际使用的角度来看，这种拼装式的数控设备结构，所有零部件都采用标准件与通用工业铝型材搭建，后期如果出现零部件磨损，更换成本极低，也方便用户根据自身的加工需求拓展功能，比如加装旋转轴实现圆柱面雕刻、加装刀库实现简单的自动换刀功能，或者加装冷却喷雾系统满足金属切削的冷却需求。设计时各轴的走线都预留了拖链安装空间，所有动力线、信号线都通过拖链规整布置，避免运动过程中出现线缆拉扯、磨损的问题，拖链的弯曲半径也根据线缆的最小弯曲要求做了匹配，保证线缆的使用寿命。设备的龙门两端的驱动座设计了偏心调节机构，可以调整同步带的张紧力，也能微调龙门的垂直度，在设备使用一段时间出现精度衰减时，不需要拆解 major 结构，仅通过调节机构就能完成精度校准，大幅降低了设备的使用维护门槛。相比重型数控铣床，这款设备的结构更轻量化，加工行程覆盖常见的1米级板材加工需求，既能满足小型加工商户的日常生产需求，也适合作为数控教学的实训设备，让学习者直观理解三轴数控设备的运动原理、结构组成与装配调试逻辑，在三维建模过程中，所有的安装孔位、配合尺寸都按照实际加工装配公差做了预留，模型可以直接作为装配调试的参考依据，也能作为同类设备改型设计的基础框架，根据不同的行程需求、负载需求调整型材截面、传动组件规格，快速衍生出不同参数的同类型设备结构。
