立式工业储料罐体结构设计

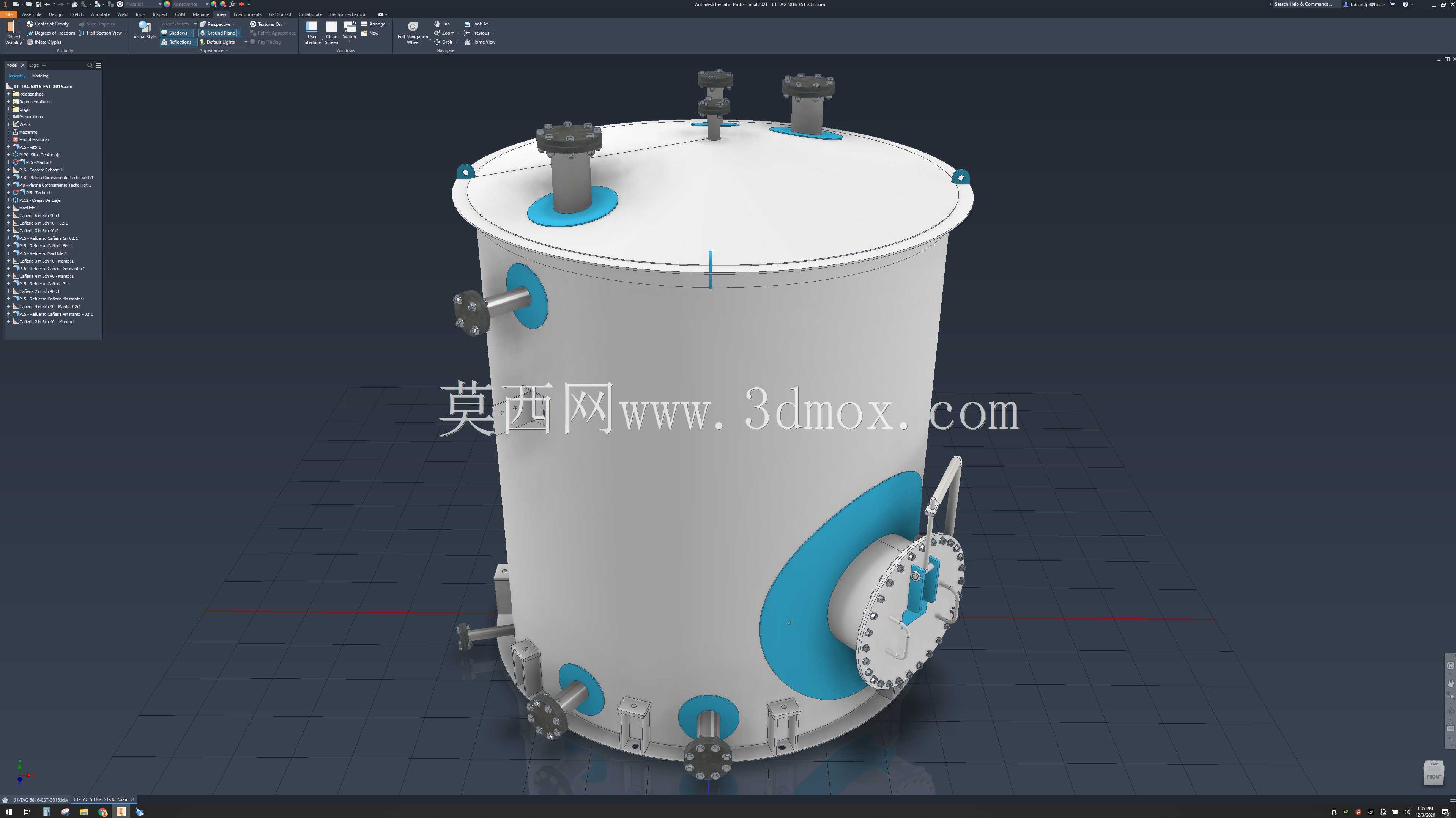

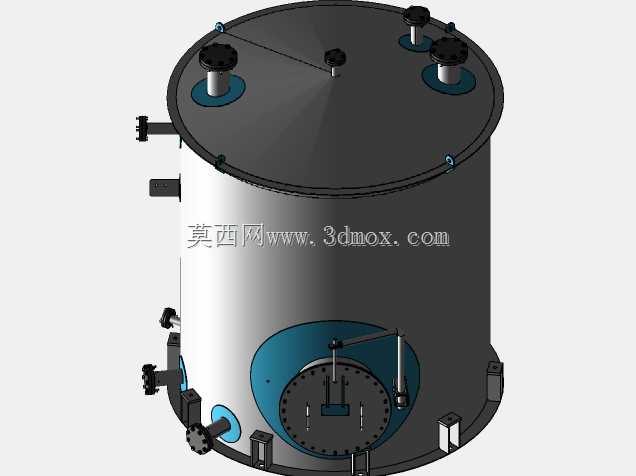

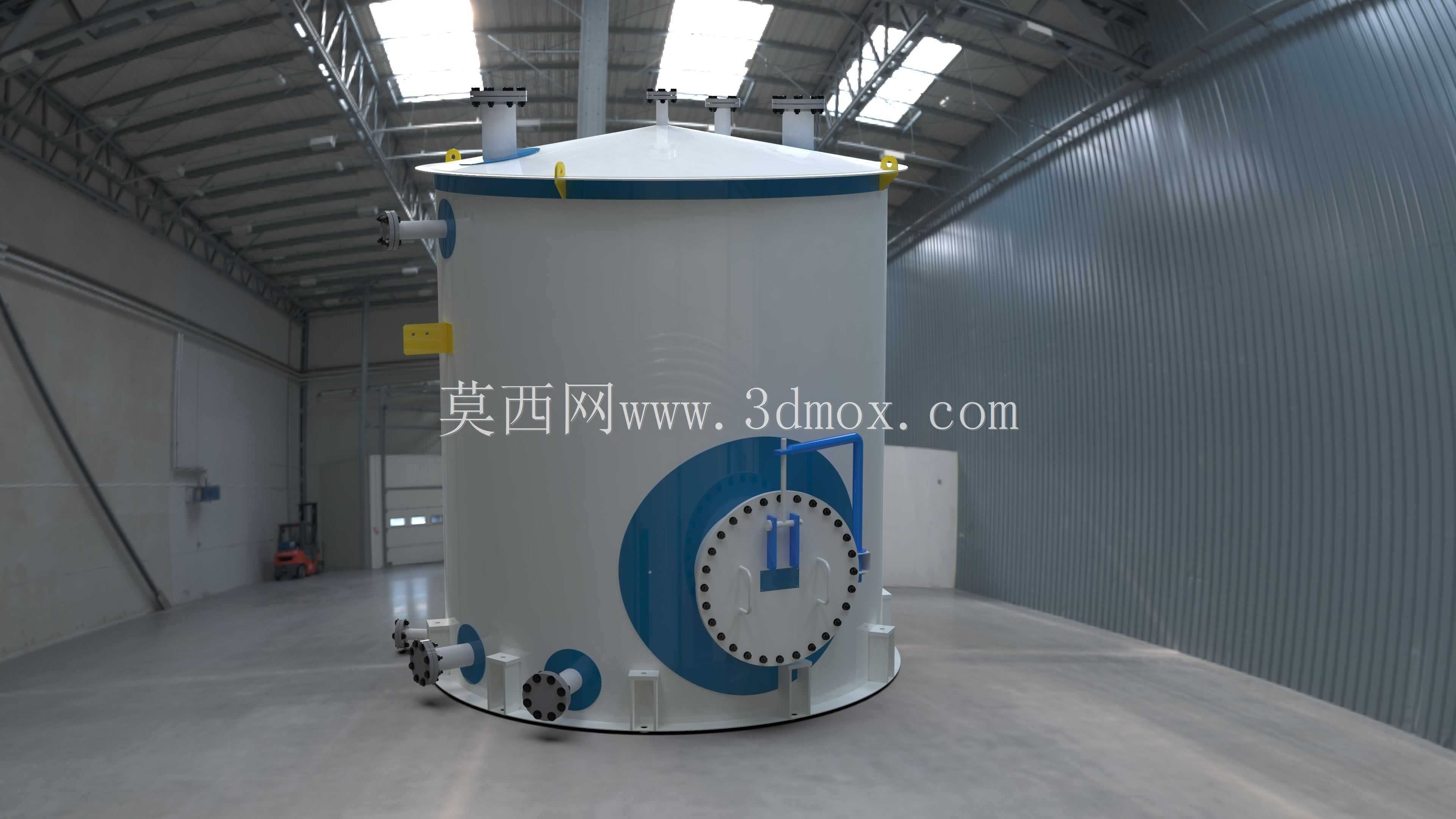

这类立式钢制储罐多应用于化工原料中转、生产车间液态/半固态物料暂存、工业水处理药剂存储等场景，在精细化工、食品加工、环保水处理的生产厂区内十分常见，区别于大型常压拱顶储油罐，这类中小型立式罐更适配车间内部或厂区边角的固定点位安装，不需要配套大型吊装设备长期作业，安装时仅需提前做好硬化混凝土地基，核对罐体底部地脚螺栓的孔位分布即可完成就位。从结构设计逻辑来看，罐体主体采用等直径圆柱筒身搭配锥顶或平顶封盖，本次展示的罐体采用圆弧过渡的平顶结构，顶部预留多组不同通径的法兰接口，分别对应进料、排气、液位检测、安全泄压的功能需求，筒身下部侧面设置人孔结构，方便运维人员定期进入罐内清理积料、检查内壁腐蚀情况，人孔周边做加厚补强板处理，避免开孔位置出现应力集中导致的结构变形。筒身底部沿圆周方向均匀布置多组出料与排污接口，不同口径的接口分别对接生产输送管路与排污管路，接口位置距离罐底预留一定高度，避免罐底沉积的杂质进入生产送料管路。设计过程中优先考虑筒身的环向应力分布，筒壁钢板厚度根据存储介质的密度、存储高度计算确定，沿罐体高度方向可根据受力情况调整钢板厚度，降低不必要的材料成本，罐顶位置设置的护栏与操作平台接口，可直接配套现场的操作梯台使用，不需要额外在罐体上焊接附属结构，减少现场施工对罐体防腐层的破坏。安装边界方面，这类罐体的外径尺寸适配常规车间的通道宽度，运输过程中不需要拆解主体结构，整体进场后直接就位固定即可，罐体侧面的接管方位可根据现场管路走向在建模阶段调整角度，避免现场安装时出现管路干涉的问题，罐底的支撑结构采用圈座式设计，相比支腿式支撑受力更均匀，适合大容积的立式存储设备使用，能够将罐体满载时的重量均匀传递到下方的混凝土地基上，避免局部压强过大导致地基沉降不均。建模过程中对所有法兰接口的安装尺寸、人孔的密封结构、补强板的覆盖范围都做了精准还原，可直接用于生产前的管路排布校验、安装空间模拟，也可作为同类型储罐设计的参考模板，核对不同接口的相对位置是否满足操作空间要求，比如人孔开启方向是否预留足够的操作空间，顶部阀门的操作高度是否符合人体工程学要求，避免后期安装完成后出现操作不便的问题。
