等长分支赛车排气歧管结构设计

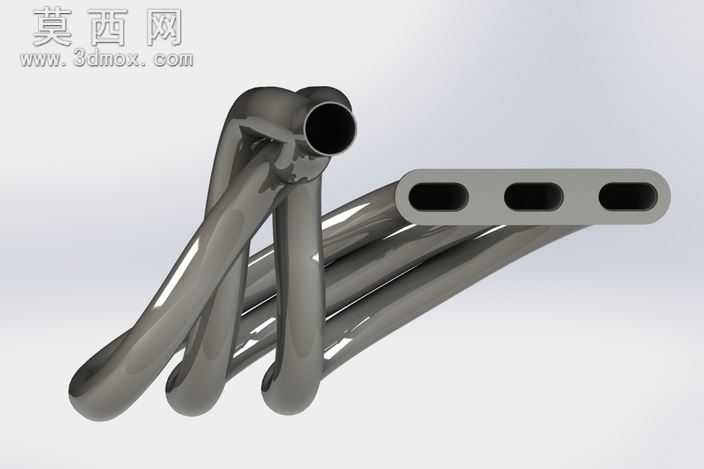

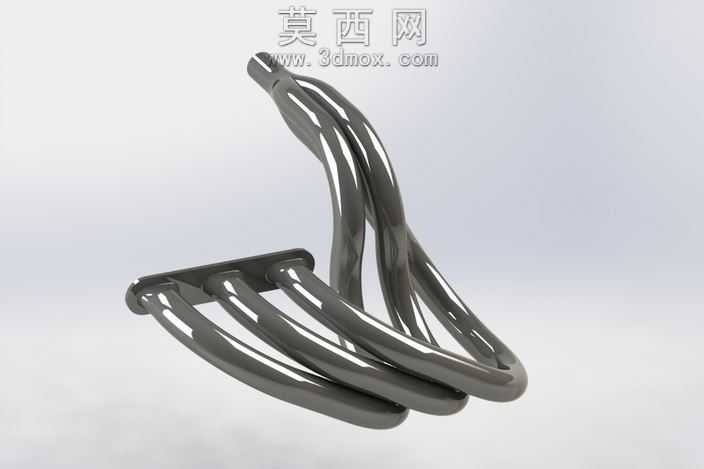

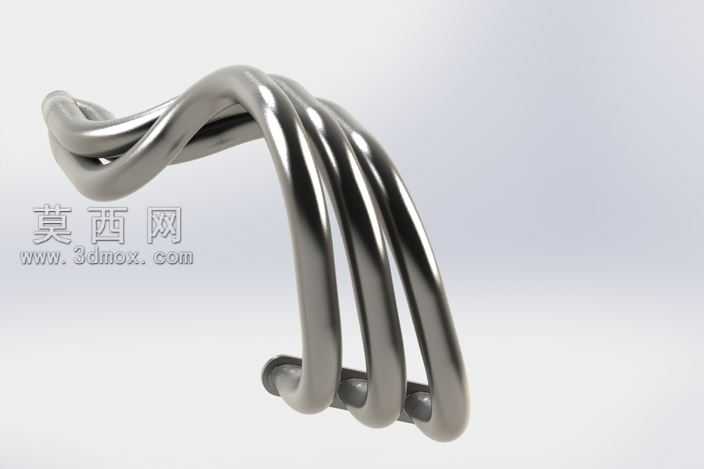

本作品为赛车专用等长排气歧管三维设计，建模过程以SolidWorks为核心工具，从基础二维草绘阶段开始搭建整体逻辑：首先绘制排气歧管各分支的中心线路径，通过几何约束确保每一段管路的展开长度完全相等，避免不同气缸排气脉冲出现时序差，影响发动机高转速区间的排气效率与动力输出表现。建模过程中针对管路弯折位置做了统一的曲率半径设定，所有弯折段的转弯半径保持一致，既保证管路内壁气流过渡顺滑无突兀拐点，减少排气紊流产生的阻力，也让整体结构的应力分布更均匀，避免长期受高温排气冲击出现局部开裂的问题。模型的法兰安装面做了平整化处理，安装孔位按照赛车发动机缸盖的排气侧接口标准排布，确保安装时的贴合密封性，杜绝排气泄漏问题。材质渲染阶段采用了亮面镀铬金属材质，还原高性能排气歧管的金属质感，通过环境光影调整突出管路流畅的曲面弧度与弯折处的顺滑过渡，清晰展现各管路的空间排布逻辑。设计过程中特意将各分支管路做了扭绕式空间布局，在有限的发动机舱横向空间内完成等长管路的排布，避免管路之间出现空间干涉，同时让整体结构更紧凑，适配赛车的轻量化布局需求。整个建模逻辑采用参数化设计思路，所有管路的直径、弯折半径、长度参数都可根据不同排量、不同气缸数的发动机需求快速调整，无需重新绘制整体路径，大幅提升同类型排气部件的设计效率。这种等长排气的设计思路不仅适用于四缸赛车发动机，也可拓展至更多气缸数的性能车排气系统开发，通过调整中心线路径的约束参数即可快速生成适配不同机型的排气歧管模型，兼顾设计效率与结构合理性。
