带收纳支架的成套内六角扳手结构设计

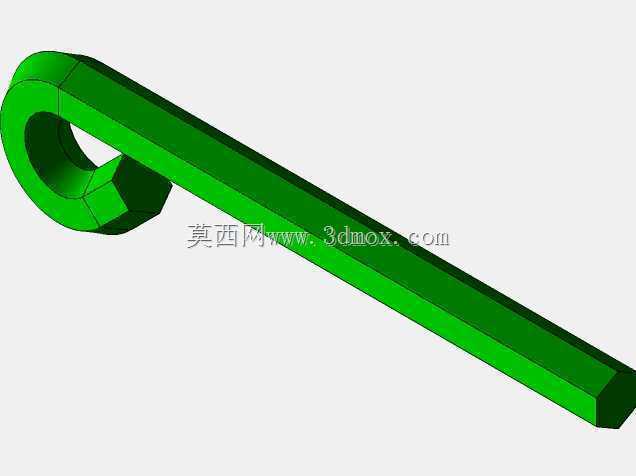

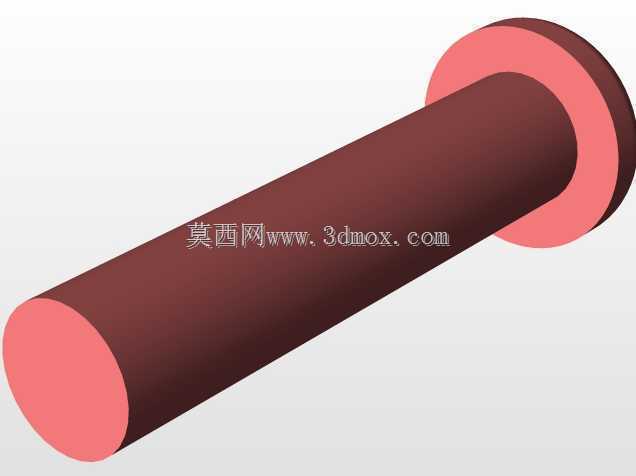

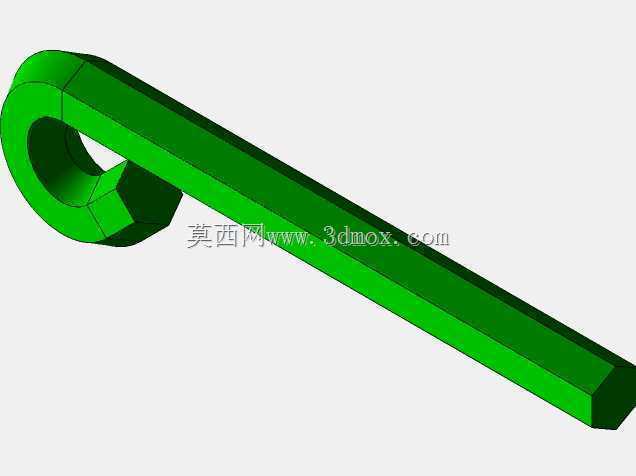

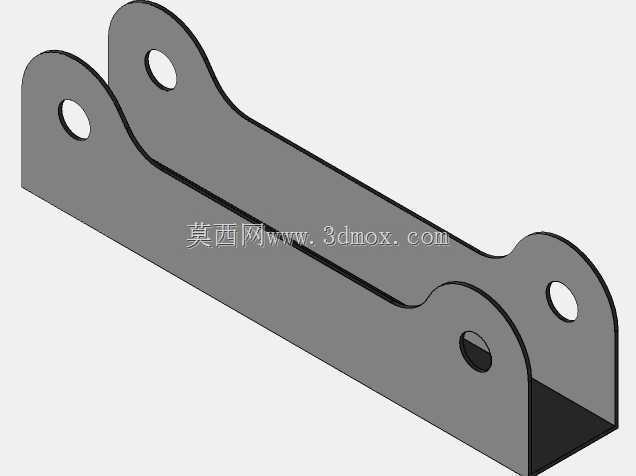

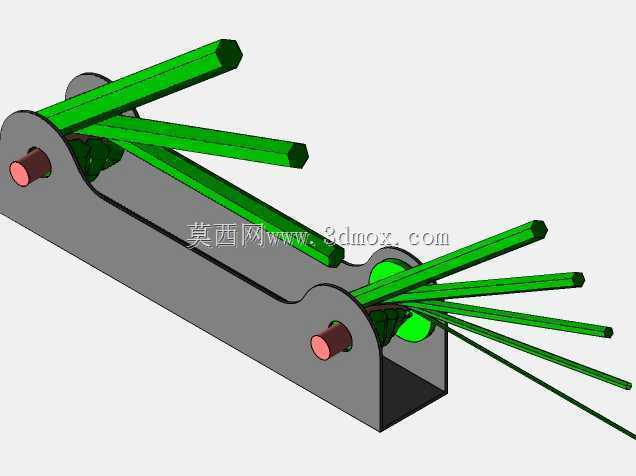

　　在设备维保、机械装配、工装调试、五金维修等各类一线作业场景中，内六角扳手是拆装内六角圆柱头螺钉的核心手动工具，零散存放的扳手极易丢失、混放，取用对应规格时往往需要翻找，拖慢作业节奏，带收纳支架的成套内六角扳手组正是为解决这类实际痛点设计的结构。这套工具组的支架采用U型弯折的钣金结构，两侧立板开设同轴的铰接孔，通过两根带限位端头的销轴，将不同规格的内六角扳手分层铰接在支架腔体内部，每根扳手都可绕销轴独立翻转，取用对应规格时只需将目标扳手向外翻出至工作角度，其余扳手可收拢在支架腔体内，既不会在作业时互相干涉，也能避免零散放置导致的规格丢失、扳手滚落遗失问题。从功能特性来看，这套组套覆盖了常用的公制内六角规格，

　　从微型电子设备装配用的小规格，到中型机械设备拆装用的大规格均有配置，扳手工作端采用标准六角棱柱结构，尺寸公差符合紧固件拆装的配合要求，与螺钉内六角孔配合时间隙均匀，不会出现打滑、棱角啃伤螺钉孔的问题，长杆型的扳手本体可提供足够的力臂，常规扭矩下无需额外加接延长杆即可完成螺钉的拧紧与松脱，针对大扭矩需求的场景，翻出的扳手杆身也可配套套管延长力臂，支架的结构强度足够支撑扳手受力时的反作用力，不会出现铰接孔变形、支架弯折的情况。设计过程中首先考虑的是铰接结构的同轴度，两侧立板的铰接孔采用一次装夹加工的工艺保证同轴，避免扳手翻转时出现卡滞、偏磨的问题，销轴两端采用铆压限位的结构，既不会在使用过程中松脱，也预留了扳手翻转所需的间隙，

　　每根扳手的铰接位置根据杆身长度做了错位排布，收拢时所有扳手可平行叠放在支架腔体内部，不会出现杆身干涉、无法完全收拢的问题，支架底部做了平直的支撑边，可平稳放置在工作台面、工具柜层板上，也可在支架背部开设挂孔，适配工具墙挂装的存储需求。从安装边界与尺寸适配来看，整套支架收拢后的整体外形为长条状矩形结构，宽度与最大规格扳手的长度匹配，厚度仅为多层扳手叠放加两侧立板的厚度，占用的存储面积极小，可直接放入常规尺寸的工具箱隔层，也可单独放置在工作台边角不占用过多操作空间，扳手翻转至工作位置时，伸出支架的杆身长度满足手部握持操作的空间需求，支架两侧的立板高度高于叠放状态下的扳手顶面，可避免工具堆叠时压伤扳手棱角，也能防止扳手在支架内随意窜动。

　　实际作业场景中，这类成套带支架的内六角扳手组多用于装配线工位的工具配置、设备维保班组的随身工具组、五金维修门店的常备工具，相比零散的单支内六角扳手，收纳状态下的规整度更高，盘点工具时可直观看到是否有扳手缺失，取用规格时无需翻找整盒零散工具，直接翻转对应规格即可使用，支架的钣金结构耐磕碰、耐油污，在车间多油、多金属碎屑的环境下也能长期使用，碎屑和油污可直接通过支架底部的开放腔体掉落，不会积存在支架内部导致扳手翻转卡滞，铰接位置的间隙设计也考虑了粉尘、碎屑的容纳空间，长期使用无需频繁拆解清理即可保持顺畅的翻转手感。针对不同的使用场景，这套结构也可做适配性调整，比如针对经常外出作业的维保场景，可在支架开口端加装弹性卡扣，收拢后卡扣卡住扳手端部，避免携带过程中扳手自行翻出掉落；针对无尘车间的使用需求，可将支架材质更换为防静电工程塑料，避免钣金材质掉屑、产生静电的问题，扳手的排布顺序也可按照常用规格靠前的逻辑调整铰接位置，进一步提升取用效率。
