同轴输入输出法兰安装齿轮箱结构

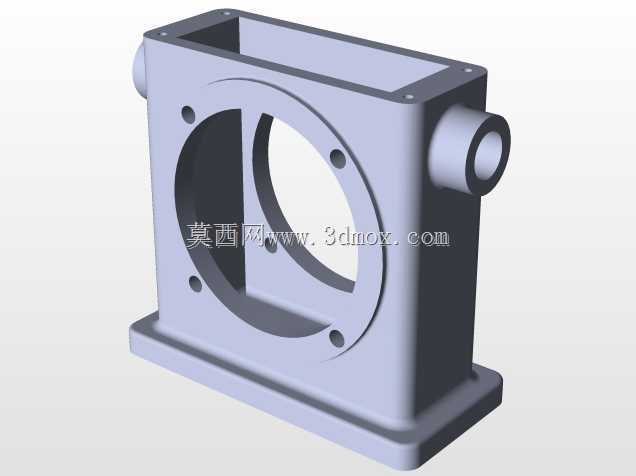

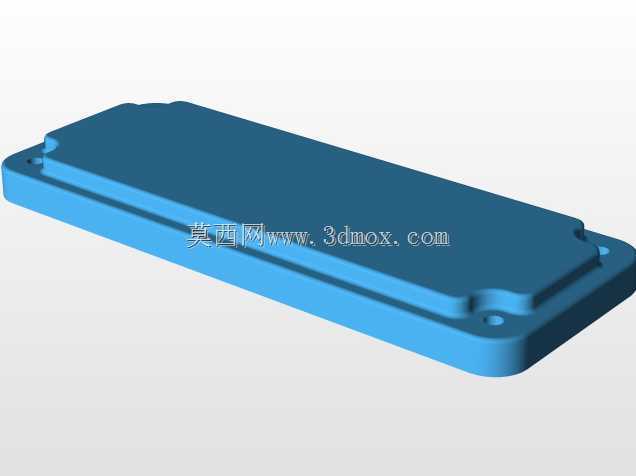

　　这款齿轮箱的结构设计，首先要匹配的是中小功率传动链路里的安装空间受限场景，常见于轻工输送线、小型自动化专机的动力传递环节，用来把原动机的高转速低扭矩输出，转换为作业端需要的低转速高扭矩动力，同时完成动力传输方向的同轴衔接，不需要额外加装联轴器调整轴系对齐度，能压缩整套传动单元的轴向安装尺寸。从实际安装边界来看，底部的安装基座预留了螺栓固定孔位，可直接固定在设备的安装面板或者型材支架上，前端的法兰安装面能直接对接作业端的设备壳体，输入轴从箱体前端伸出，输出轴沿箱体轴向贯穿布置，轴伸端的直径尺寸匹配常规的带轮、链轮或者联轴器安装公差，不需要额外做轴径适配加工。设计思路上，箱体采用了上下剖分加侧盖的组合结构，上盖为独立密封盖板，

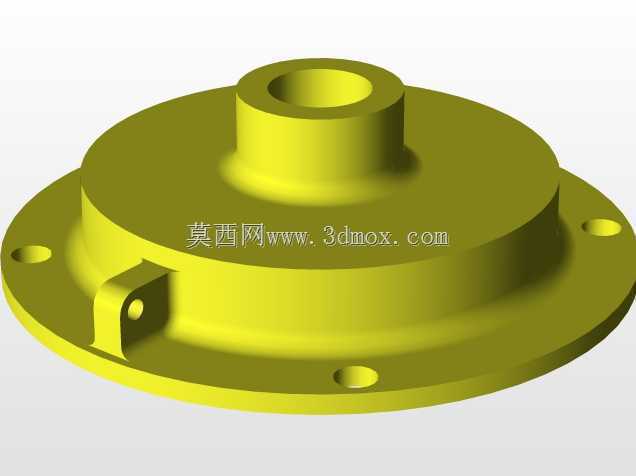

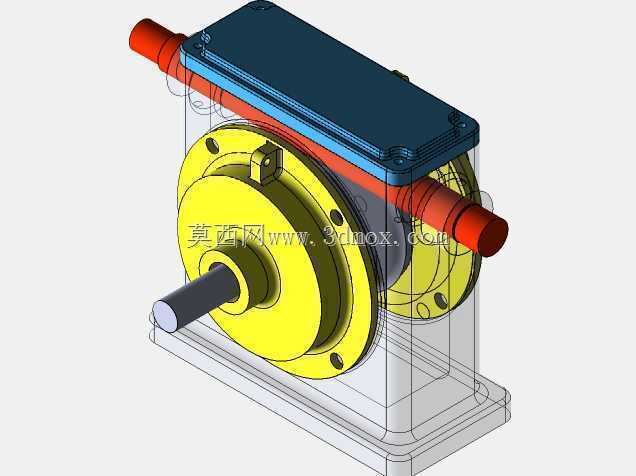

　　通过周圈螺栓和箱体主体连接，既方便后期拆解检查内部齿轮啮合状态、补充润滑脂，也能保证箱体的密封性能，避免传动过程中润滑介质泄漏，同时阻隔外部粉尘、切削液进入箱体内部磨损齿面。内部的齿轮副采用平行轴布置？不对，看轴的走向，输入轴和输出轴为同轴布局？不对，仔细看结构，输入轴是前端伸出的黑色轴段，输出轴是贯穿箱体的红色轴段，内部通过齿轮副完成速比转换，齿轮采用辐板式结构，在保证轮齿强度的前提下减轻整体自重，降低轴系的转动惯量，启停过程中对原动机的冲击更小。箱体的侧端盖采用螺栓固定在箱体侧壁，用来支撑轴系的轴承外圈，同时预留了轴承的安装定位台阶，保证轴系的同轴度公差，避免运转过程中出现轴系窜动、齿轮偏磨的问题。实际应用中，

　　这类齿轮箱的输入转速通常适配常规四级电机的输出转速，能传递的扭矩范围覆盖中小负载的传动需求，不需要额外加装冷却结构，依靠箱体表面的自然散热就能满足连续运转的温升要求，因为箱体的金属壳体本身有足够的散热面积，即使在8小时连续作业的工况下，箱体表面温度也能控制在合理区间，不会出现润滑脂高温失效的问题。安装的时候需要注意，输入轴和原动机的轴连接要保证同轴度误差在允许范围内，避免额外的径向力作用在轴承上，缩短轴承的使用寿命；输出端连接负载的时候，要避免超过轴伸允许的径向载荷，比如直接装链轮的时候，张紧力不能超出设计阈值，不然会导致轴系弯曲变形，影响齿轮的正常啮合。另外，箱体的密封结构在轴伸位置采用了接触式密封圈，

　　能有效防止润滑脂从轴伸位置泄漏，同时阻挡外部的杂物进入箱体，在有少量粉尘、飞溅水雾的工况下也能稳定工作，不需要额外加装防护外罩。从结构细节来看，上盖和箱体的结合面做了密封槽设计，装配的时候可以加装密封垫或者涂密封胶，保证结合面的密封性能，避免长期运转后出现渗油的问题；底部的安装基座做了加强筋结构，和箱体主体连接的位置做了圆弧过渡，避免应力集中，在螺栓紧固的时候不会出现基座开裂的问题，同时能承受传动过程中产生的反扭矩，保证箱体安装的稳定性。这类齿轮箱的结构设计没有冗余的功能部件，所有结构都服务于动力传递、安装固定、密封防护这几个核心需求，零件的加工工艺性也比较好，箱体可以采用铸造成型后再做机加工，齿轮采用常规的滚齿、热处理工艺就能达到精度要求，适合批量生产，成本控制也比较合理，在很多通用传动场景里都能替代更复杂的进口减速单元，降低设备的整体制造成本。
