椭圆轨道简易研磨机组结构设计

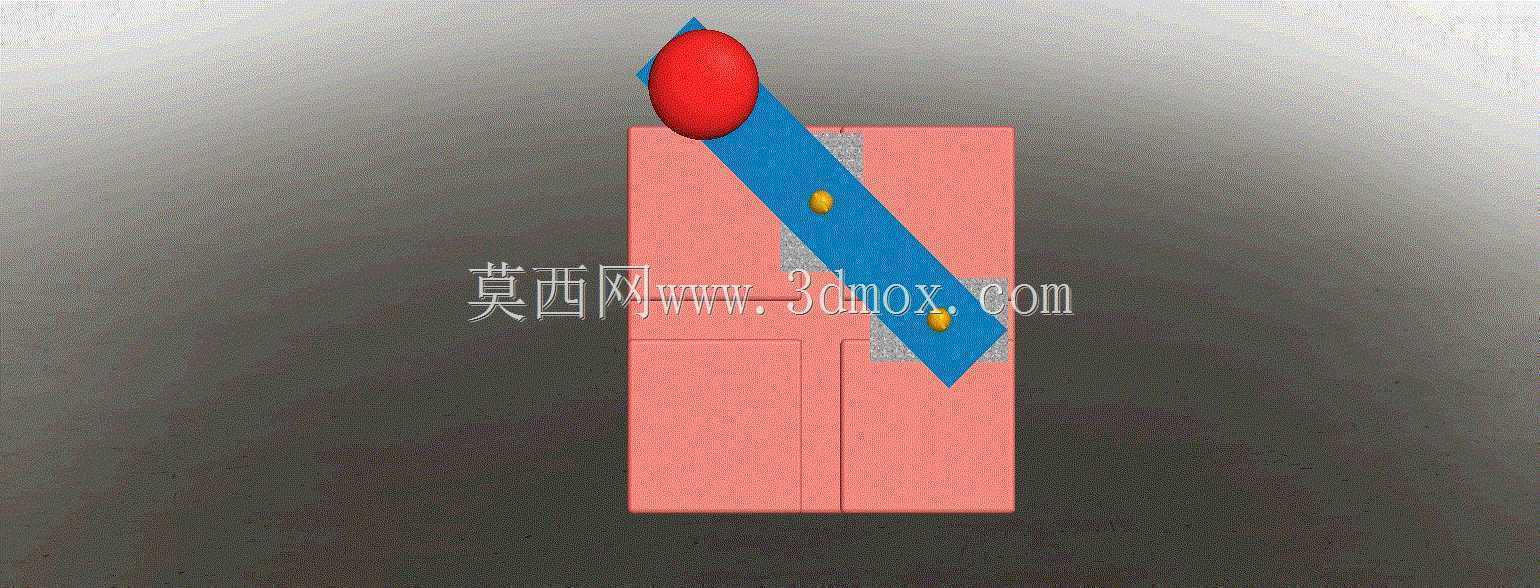

　　这套研磨组件的核心设计逻辑围绕椭圆运动轨迹展开，区别于传统圆周往复式研磨结构，其运动路径的曲率连续变化特性，能够让研磨头在工件表面形成非重叠的均匀磨削纹路，避免同一路径反复摩擦造成的局部过磨、表面平整度超差问题，在小尺寸精密零件的平面研磨工序中适配性极强。从实际应用场景来看，这类简易研磨结构常被集成在小型台式研磨工位上，用于五金小零件、硬质合金刀片、密封件端面的精加工工序，也可作为自动化研磨产线的末端修整单元，针对前序机加工留下的刀痕、毛刺做微量去除处理，加工后的表面粗糙度可稳定达到Ra0.8以下，满足普通密封、配合面的精度要求。

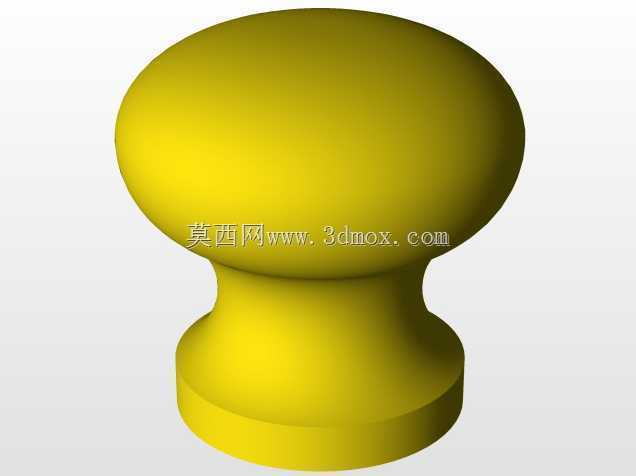

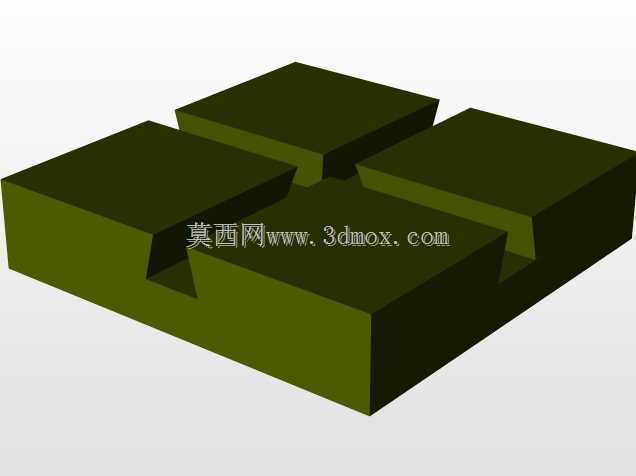

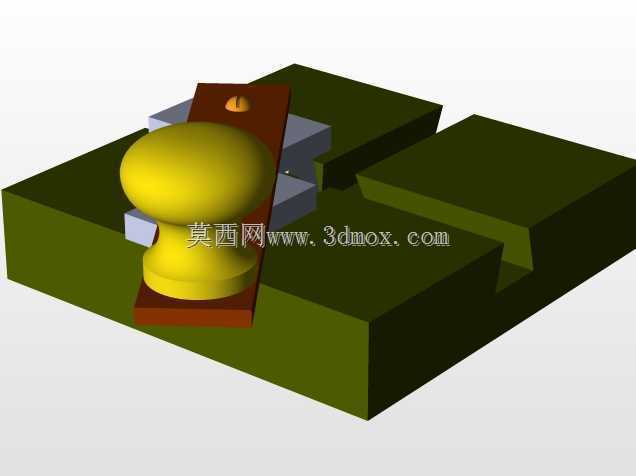

　　结构组成上，整套组件分为基座、摆动导杆、研磨执行头三个核心部分，基座采用分体式拼接的块状结构，预留的T型安装槽可直接固定在标准工作台台面上，安装边界的长宽尺寸控制在200mm150mm范围内，不需要额外定制安装基座，适配多数现有小型加工工位的预留空间。摆动导杆是实现椭圆轨迹的核心传动件，其与基座的铰接点偏心距经过反复校核，配合端部的研磨头配重，能够在驱动端输入连续旋转动力时，让研磨头的接触压力始终保持在稳定区间，不会因为轨迹曲率变化出现压力突变导致的研磨深浅不均问题。研磨头采用快拆式安装结构，可根据加工工件的材质更换不同粒度的研磨耗材，更换过程不需要拆解整套传动结构，日常维护的操作门槛极低。

　　设计过程中优先考虑了结构的易加工性，所有非传动配合面均采用直角结构，可直接通过常规铣削工序完成加工，不需要定制特殊成型刀具，零部件的加工公差要求集中在铰接配合部位，其余非配合面的公差放宽到IT12级即可满足使用要求，整套组件的加工成本仅为同规格商用研磨机头的三分之一左右，适合小型加工车间自行改制使用。从安装适配性来看，整套组件的动力输入端采用标准轴径设计，可直接连接常规调速电机，不需要额外定制联轴器，安装时只需要保证基座的上平面与待研磨工件的基准面平行即可，调试过程仅需调整偏心距参数就能改变研磨轨迹的长短轴比例，适配不同尺寸工件的研磨范围：当偏心距调至3mm时，研磨轨迹覆盖范围为20mm15mm，适合直径10mm以下的小型零件端面研磨；当偏心距调至8mm时，轨迹覆盖范围可扩展至50mm*35mm，能够覆盖多数中小型密封件、五金零件的加工尺寸需求。

　　实际使用过程中，这套结构的运动部件没有复杂的油路、气路配套需求，仅需在铰接部位定期加注润滑脂即可维持长期稳定运行，故障率远低于多连杆结构的研磨机构。其椭圆运动轨迹带来的另一个优势是研磨耗材的磨损更加均匀，不会出现传统圆周研磨中耗材中心部位过度磨损、边缘部位利用率低的问题，研磨耗材的使用寿命可提升40%左右，长期使用的耗材成本更低。针对研磨过程中产生的磨屑堆积问题，基座表面预留的排屑缺口可直接对接工位的吸尘管路，不需要额外加装挡屑、排屑附件，磨屑会随着研磨头的摆动自动从缺口处被吸走，避免磨屑在研磨面堆积造成的工件表面划伤问题。
