带手摇操作柄的万向节传动机构

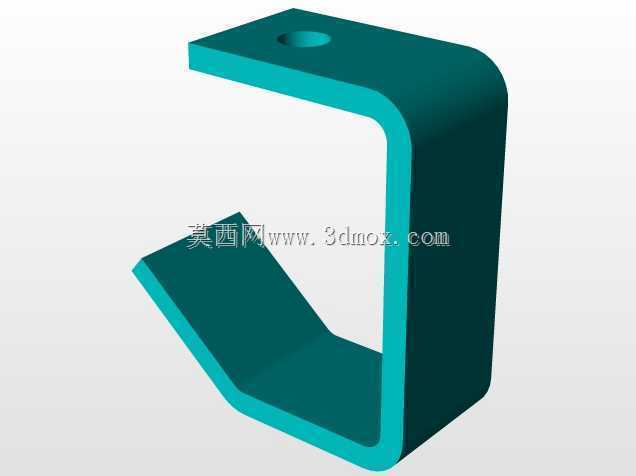

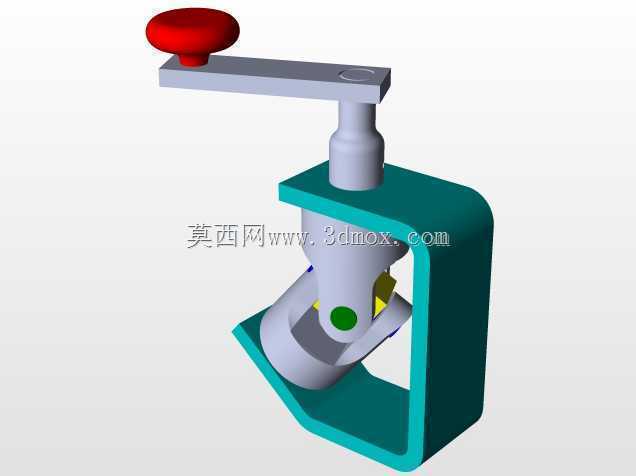

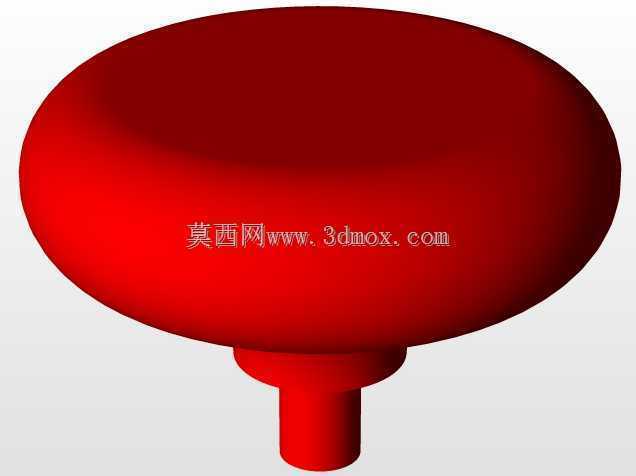

　　在小型手动进给设备、台式工装夹具、实验室简易传动装置的动力传递场景中，这类带手摇操作端的万向节结构应用十分广泛，它可以在输入轴与输出轴存在轴线夹角偏差的工况下，持续稳定传递旋转扭矩，不需要额外的同轴度校准工装，适配很多非固定轴线的手动操作场景。从结构设计逻辑来看，这套万向节采用了十字铰接式的核心传动结构，外部设置C型包覆式支架，既可以对内部铰接传动副形成防护，避免加工碎屑、粉尘进入铰接摩擦面造成卡滞，也能为输入轴的上端提供径向支撑，减少手摇操作时的轴系晃动。输入轴顶端延伸出的水平操作臂搭配红色操作握柄，握柄采用圆弧过渡的扁圆造型，贴合人手握持的曲面轮廓，手动转动时不会出现硌手的问题，操作臂与输入轴采用垂直固接结构，转动时的力臂长度经过匹配，单手握持转动时不需要施加过大的握力就能输出足够的输入扭矩。

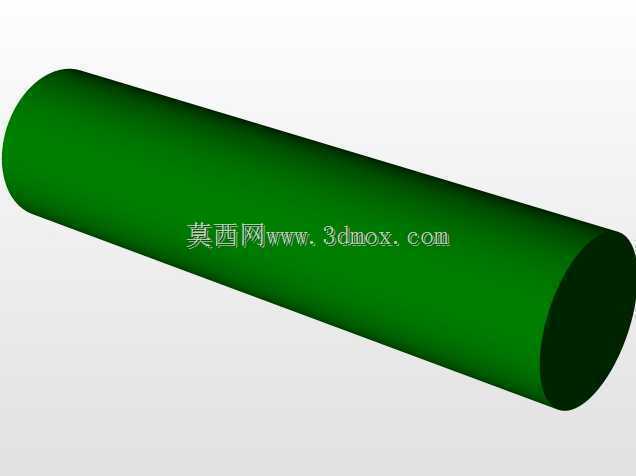

　　从安装边界来看，外部C型支架的底部为平直安装面，预留了对应的安装孔位，可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接固定座，支架的侧向开口刚好留出输出轴的摆动空间，允许输出轴在一定角度范围内随负载端的位置变化调整轴线方向，不会出现运动干涉。内部的十字铰接副采用销轴定位结构，每个铰接转动面都预留了合理的配合间隙，既保证转动时的灵活性，不会出现卡滞死点，也能控制传动间隙在合理范围内，减少手摇操作时的空程量，提升传动的响应精度。输入轴与支架上端的支撑孔采用间隙配合，轴肩位置做了限位结构，避免轴向受力时轴体从支架孔位中脱出，提升手动操作时的结构可靠性。

　　实际应用中，这类万向节结构常被用在小型台式压力装置、手动进给的工装滑台、简易阀门远程操作机构上，当操作端与被驱动部件的轴线无法保证严格同轴，或者操作过程中被驱动部件会出现小幅度的位置偏移时，这套结构可以补偿轴线偏差，保证扭矩传递不中断。设计过程中针对铰接位置的受力做了对应优化，销轴的直径与铰接耳的厚度匹配手动操作的最大输入扭矩，正常手动操作的受力范围内不会出现铰接耳变形、销轴弯曲的问题。外部支架的壁厚经过合理设置，既保证整体结构的刚性，手摇施加侧向力时支架不会出现明显形变，也不会造成整体结构过于笨重，方便在小型设备上集成安装。输出轴的连接端采用标准的轴径设计，可以直接对接配套的传动部件，不需要额外加工转接轴，降低装配时的加工工作量。

　　从运动特性来看，这套万向节在允许的夹角范围内传动时，瞬时传动比的波动控制在手动操作可接受的范围内，不会出现明显的顿挫感，操作人员摇动手柄时的手感顺畅，没有忽松忽紧的问题。铰接位置的结构设计也预留了润滑脂的存储空间，长期使用时可以定期补充润滑脂，降低铰接面的磨损，延长结构的使用寿命。红色的操作握柄采用醒目的配色，在设备上可以快速识别操作位置，避免误操作其他部件，握柄与操作臂的连接采用嵌入式固接，长期反复转动也不会出现握柄松动脱落的问题。整体结构没有复杂的异形曲面，加工难度低，铰接销轴、支架、轴体等部件都可以采用常规的机械加工工艺制作，不需要特殊的加工设备，适合小批量的工装设备配套使用，维护时只需要定期检查铰接销轴的磨损情况，更换销轴即可完成维护，不需要整体更换整套结构，使用成本较低。
