管式框架承载机箱结构三维设计

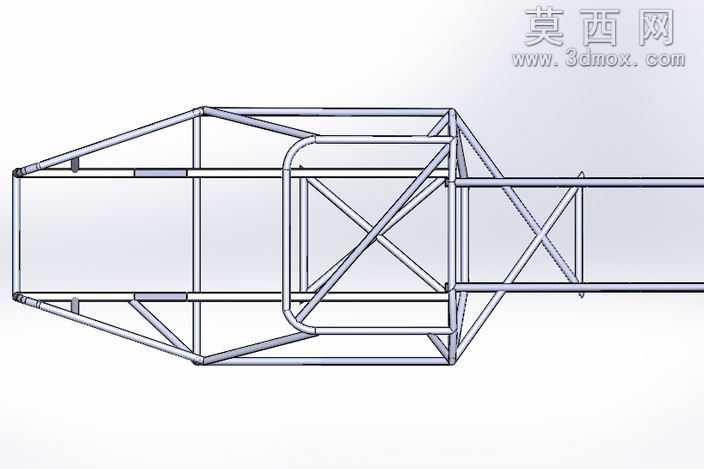

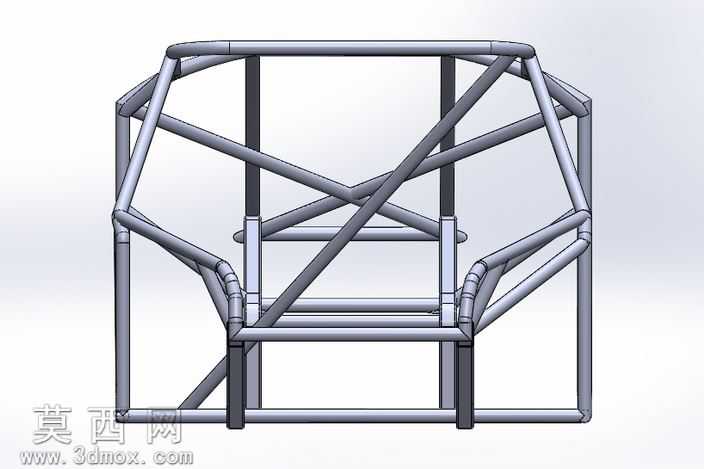

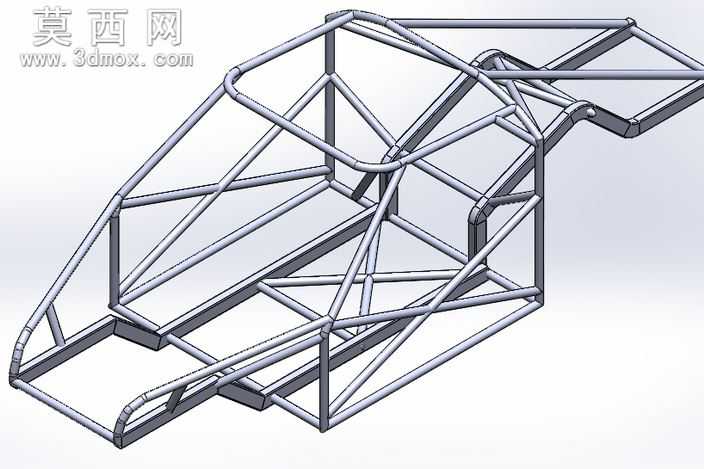

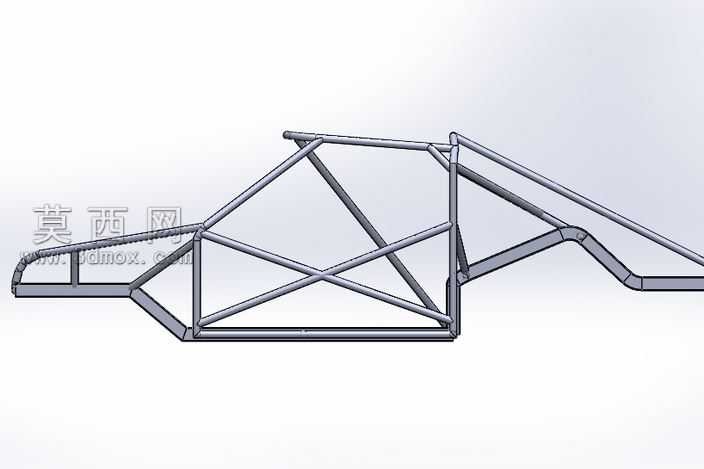

本作品为管式框架结构的承载机箱三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自底向上的装配建模思路，先逐根构建不同规格的金属管材零件，再按照空间定位关系完成整体装配，保证每一处管材衔接位置的尺寸精度与空间角度完全匹配实际加工需求。模型材质统一赋予哑光金属钢材质感，渲染阶段调整了环境光与反射参数，清晰呈现出圆管弯折、对接、交叉焊接位置的结构细节，所有管材的弯折弧度、交叉支撑的排布都经过结构合理性校验，既保证框架整体的抗扭、抗冲击承载能力，也兼顾了内部元器件安装的预留空间。设计阶段优先考虑框架的结构稳定性，在主体矩形框架的基础上，于侧面、斜向位置增设多组交叉支撑管，有效分散框架受力时的应力集中点，避免长期承载出现结构变形；管材衔接处均做了贴合式的切口处理，保证相邻管材能够完全贴合对接，符合实际焊接加工的工艺要求，无需二次修改即可直接导出工程图用于下料加工。框架整体采用等径圆管搭建，整体轮廓根据内部待容纳设备的尺寸做了适配性的轮廓调整，顶部与侧部的弧度设计既可以提升框架的结构强度，也能够避免尖锐棱角带来的安装安全隐患，底部预留了平直的安装基面，方便后续与底部支撑脚、移动轮组等配件进行对接安装。建模过程中对每一根管材的长度、弯折角度、切口形状都做了参数化关联，后续如果需要调整机箱整体尺寸，仅需要修改对应参数即可快速完成整体模型的更新，大幅提升衍生设计的效率；渲染输出的效果图清晰展现了框架的空间结构关系，能够直观呈现整体的设计形态与结构逻辑，可直接用于结构方案评审、加工工艺指导以及成品效果预览。
