六叶分散式搅拌螺旋桨结构设计

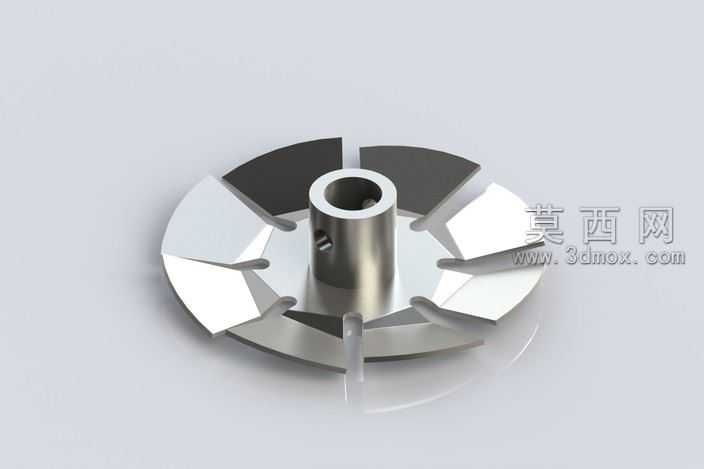

该螺旋桨搅拌器采用三维参数化建模方式完成整体设计，建模阶段先以中心轮毂的轴向安装孔为基准，绘制中心圆柱基体的截面草图，通过拉伸凸台命令生成带径向紧定螺钉孔的轮毂主体，保证轮毂与搅拌轴的装配同轴度要求。叶片部分采用曲面建模思路，先绘制单片叶片的内外轮廓引导线，通过放样曲面生成带倾斜角度的叶片曲面，曲面倾斜角度经过流体力学仿真优化，能够在低转速下实现较高的流体剪切效率，建模完成后通过圆周阵列命令生成六片均匀分布的叶片，阵列时严格保证相邻叶片的夹角误差控制在0.1度以内，避免搅拌过程中出现动不平衡问题。叶片与轮毂的连接位置采用圆角过渡处理，通过曲面缝合与实体加厚命令将叶片曲面转换为实体结构，同时对连接位置做应力集中优化，避免长期搅拌作业下出现焊缝开裂的问题。渲染阶段采用金属不锈钢材质，调整材质的粗糙度与反射参数，还原金属加工后的哑光金属质感，场景采用柔和的影棚布光，通过三点打光方式突出叶片的曲面弧度与轮毂的圆柱结构细节，背景采用浅灰色渐变背景，避免多余元素干扰模型结构展示。结构设计上，中心轮毂的轴向通孔适配标准搅拌轴直径，径向的紧定螺钉孔用于实现桨叶与轴的周向固定，安装拆卸便捷；六片交错分布的叶片分为上下两层错位排布，能够在搅拌过程中同时产生轴向推流与径向剪切作用，既可以推动介质上下循环，又可以对团聚物料进行高效分散，适用于中低粘度流体的混合、分散、溶解作业场景，整体结构无卫生死角，表面抛光处理后也可适配食品、医药行业的搅拌作业需求。建模过程中对所有配合尺寸做了公差匹配，保证模型可直接导出用于工程图生产，叶片的曲面曲率连续，加工时可通过五轴铣削一次成型，无需后续过多打磨处理。
