工业用齿式联轴器结构三维设计

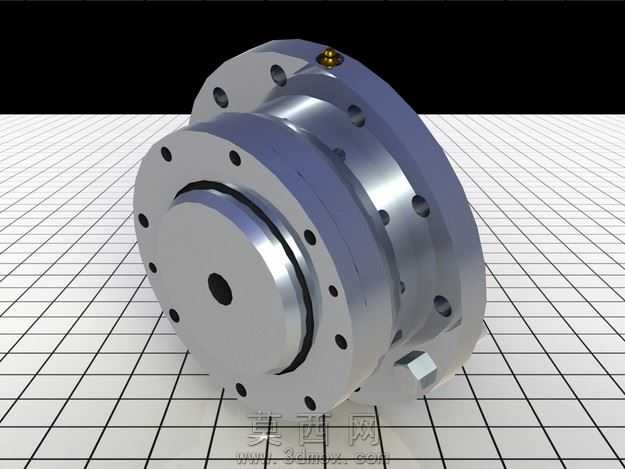

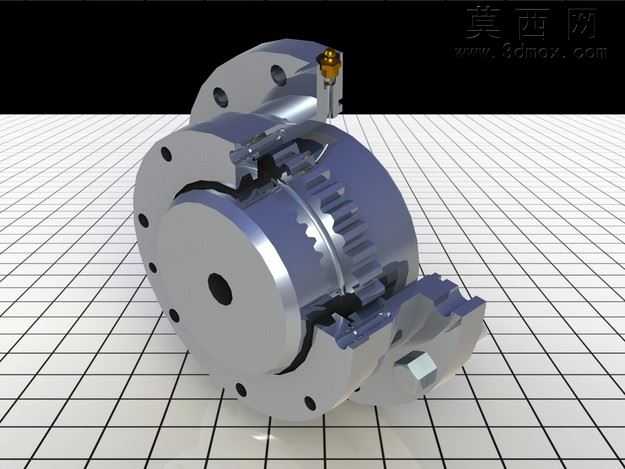

本作品为工业场景应用的齿式联轴器三维建模设计，整体采用参数化建模思路完成全结构搭建。建模阶段首先基于传动扭矩需求计算核心参数，确定内外齿的模数、齿数、齿宽以及配合公差，先绘制两端法兰盘的基准草图，通过拉伸特征生成法兰基体，在法兰盘上均匀分布的安装孔采用圆周阵列方式完成，保证孔位的同轴度与位置精度，符合工业现场的安装对接标准。核心的齿啮合部分，先绘制渐开线齿形轮廓，通过扫掠与布尔运算生成内齿圈与外齿轴套的啮合结构，齿侧预留合理的间隙以补偿安装过程中可能出现的径向、角向偏差，同时保证扭矩传递过程中的受力均匀。中间的连接定位结构采用阶梯轴配合设计，添加了定位销与锁紧组件的细节建模，还原实际产品的装配逻辑，所有零件的配合面均设置了符合机械加工标准的倒角与圆角，避免应力集中问题。材质渲染阶段，主体结构采用合金钢材质，调整金属粗糙度与反射参数还原锻钢件的哑光金属质感，锁紧销等小零件采用黄铜材质区分，通过不同材质的视觉差异清晰展示各部件的功能分区。渲染场景采用网格地面作为基准，搭配柔和的工业风打光，从多个角度投射光线以凸显齿形结构的细节与法兰盘的安装孔位，半剖视角的展示方式可以直观呈现内部的齿啮合状态与装配关系，清晰展现该联轴器可补偿两轴相对位移、缓冲减震的结构特性，整体模型严格遵循机械设计标准，各部件尺寸比例协调，可直接用于传动系统的结构演示、装配教学以及后续的工程图纸导出参考。
