五自由度桌面级夹持机械臂结构设计

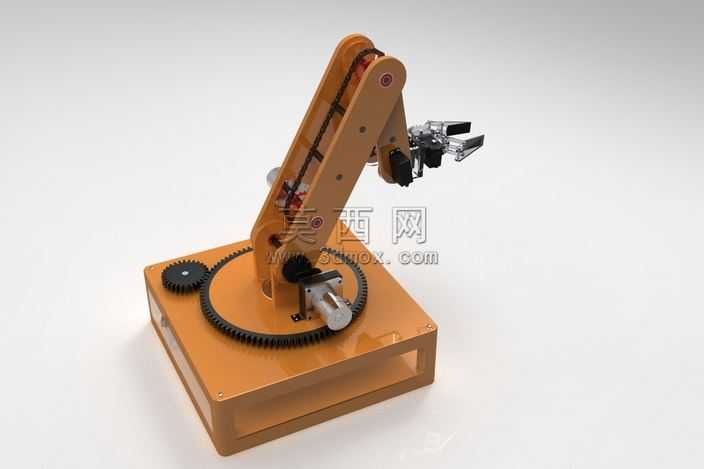

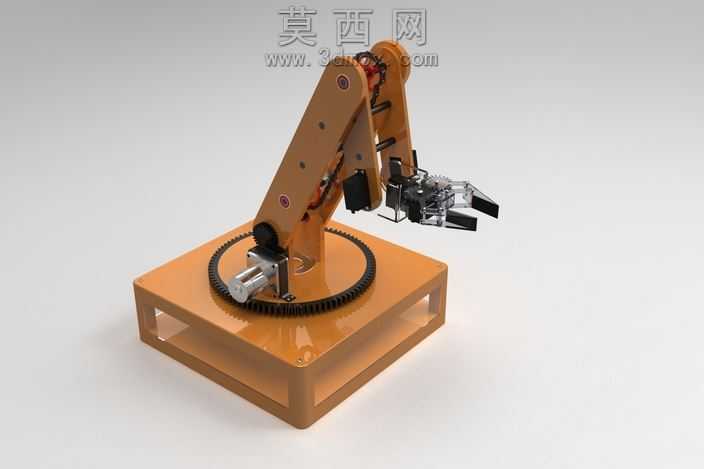

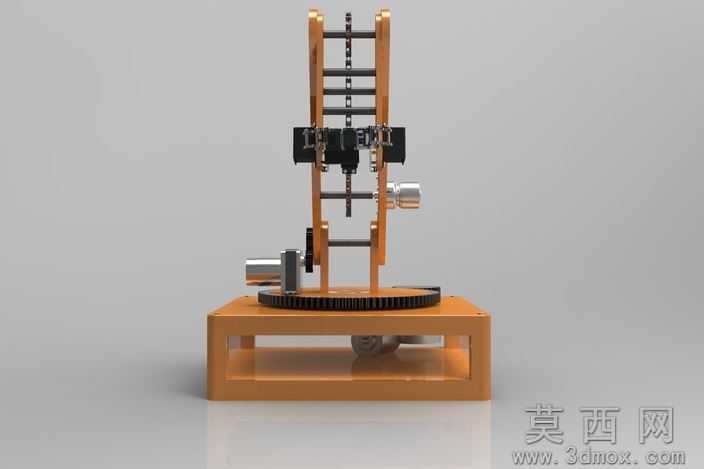

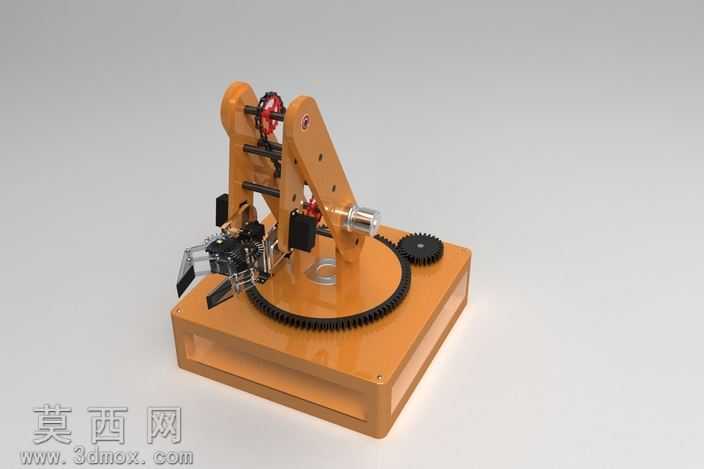

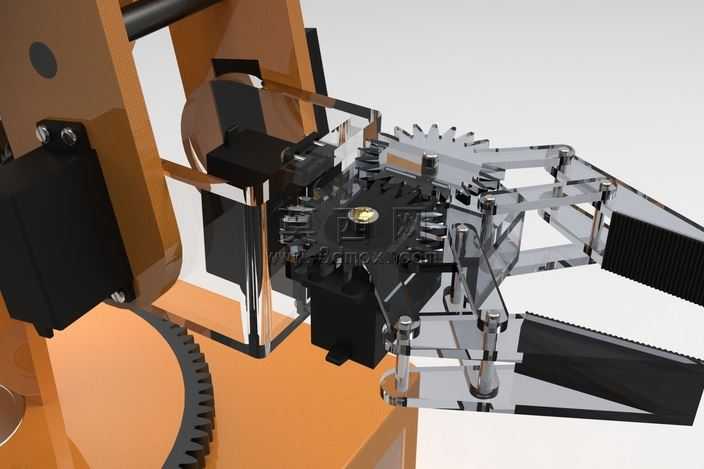

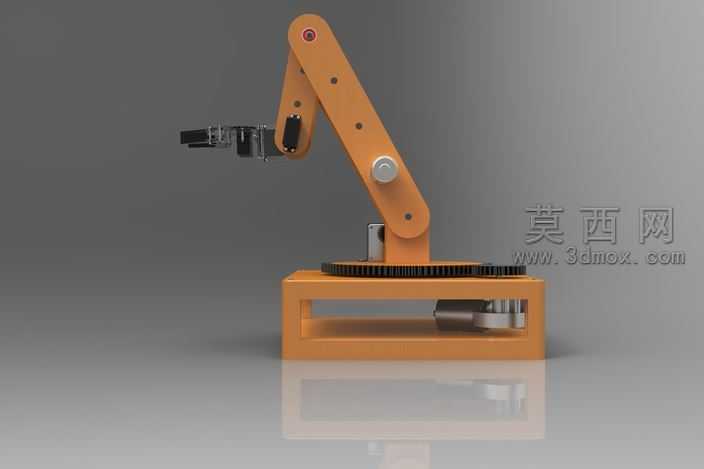

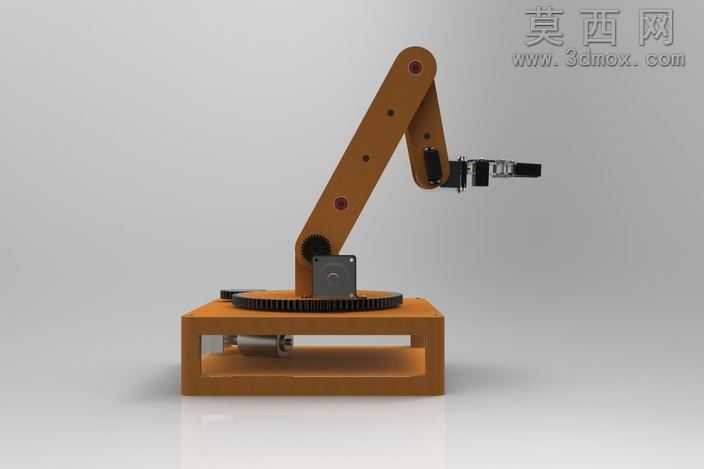

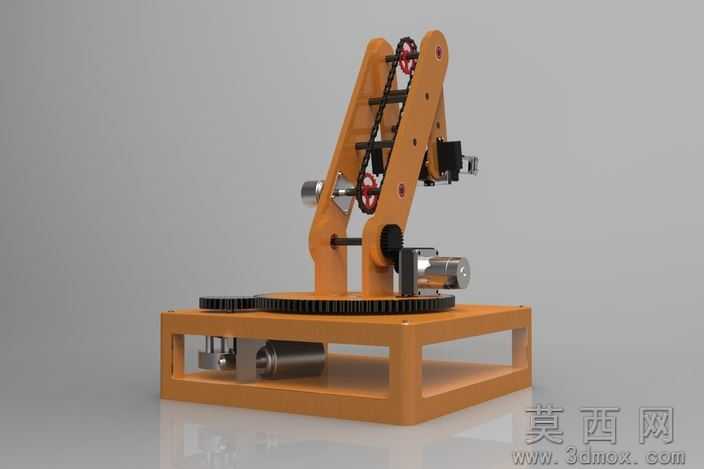

本作品为五自由度桌面级机械臂三维建模设计，整体采用分层化结构搭建思路完成全参数化建模，在三维软件环境中完成了所有零部件的尺寸约束、装配干涉校验与运动仿真验证。底座部分采用方形镂空木质基座作为承载主体，基座内部预留了舵机安装、走线排布的空间，基座顶面集成大直径回转齿轮副，通过底部伺服电机驱动齿轮啮合实现机械臂整体的水平回转自由度，齿轮副的模数、齿宽参数均经过载荷校核，保证回转过程的传动精度与承载稳定性。臂体部分采用多段式铰接结构，大臂、小臂均采用层压木质板材切割成型，板材表面做哑光暖橙色涂装处理，每段臂体的铰接位置均配置独立伺服舵机，通过舵机盘与金属铰接轴连接，分别实现大臂俯仰、小臂俯仰的两个自由度，臂体内部预留走线槽，所有舵机的控制线与供电线均沿臂体内部排布至底座，避免外露线路干扰机械臂运动。末端执行器采用夹爪式夹持结构，夹爪主体为金属材质，通过连杆机构与腕部舵机连接，实现夹爪的开合夹持动作，同时腕部集成独立舵机实现末端的回转自由度，整体合计五个自由度，可覆盖桌面范围内的多角度物料拾取、搬运作业需求。建模过程中对所有活动关节的运动行程做了限位仿真，避免运动过程中出现结构碰撞，材质渲染阶段针对木质基座、金属铰接件、黑色舵机外壳、透明夹爪导向件分别配置了对应的材质球，还原了不同材质的表面粗糙度、反光度与色彩表现，最终渲染效果清晰呈现了机械臂的整体结构与细节特征，可作为教学演示、小型桌面自动化作业装置的结构参考方案，后续可补充对应零件的加工图纸，实现实物的加工制作与组装调试。
