镀锌涂料厂机器人自动化产线机架设计

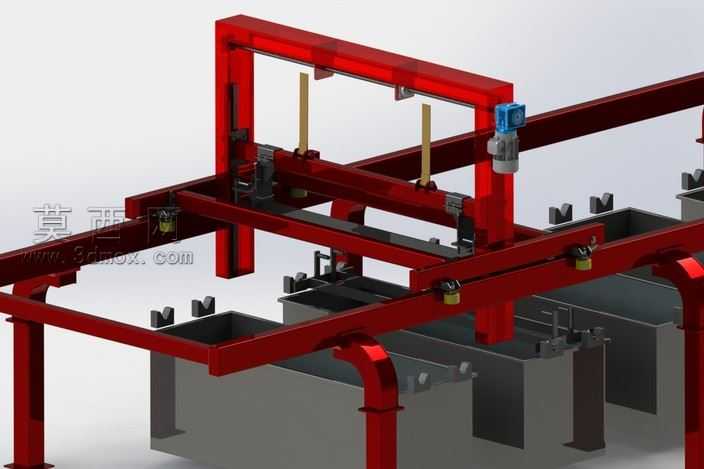

本作品为镀锌涂料厂机器人自动化作业产线的主体机架三维建模设计，整体采用龙门式框架结构作为核心承载形态，建模过程中严格遵循工业产线的载荷分布、运动行程要求进行尺寸标定，所有型材衔接处的安装孔位、连接结构均按照实际装配标准做了参数化还原，确保模型可直接对接生产加工的工艺要求。材质渲染层面，主体承重框架采用工业设备常用的亮红色金属漆面材质，还原了钢材焊接后做防锈涂装的真实质感，底部配套的工艺槽体采用哑光深灰金属材质，模拟镀锌工序槽体的耐腐金属表面特性，传动部位的电机、导向件分别做了蓝灰色工程塑料、银白金属的材质区分，不同功能部件的材质边界清晰，渲染效果贴合工业现场的真实设备视觉表现。结构设计上，横向主梁预留了机器人行走模组的安装导轨位，纵向支撑柱做了变径加固处理，底部与工艺槽的衔接位置设置了定位挡块与可调支撑脚，既保证框架整体的结构刚性，也兼顾了现场安装的调试余量，框架上的吊挂件、行程限位座均按照自动化产线的作业逻辑做了布局，可配合移栽机器人完成工件在不同工艺槽之间的转运作业。设计思路围绕镀锌涂装工序的作业流程展开，充分考虑了工序间的转运节拍、工件挂载的承重需求、设备维护的操作空间，整体结构无冗余设计，所有受力节点均做了加强处理，模型完整还原了产线机架的装配关系，可用于自动化产线的方案演示、结构校核以及后续的工程细化设计。
