米卡萨MVA200专业竞技排球三维数模

　　这款排球三维数模还原的是专业竞技赛事用球的完整结构，日常可用于体育器材研发阶段的结构验证、运动场景仿真搭建、体育装备展示素材制作等场景。从实际使用场景来看，这类专业排球需要适配室内国际赛事、专业队日常训练、高校排球教学等不同场景的使用需求，既要满足高速扣杀、大力发球时的结构抗形变要求，也要兼顾长时间训练使用的表面耐磨性能，建模过程中需要把这些实际使用的性能需求拆解到曲面结构、拼接方式的细节设计里。

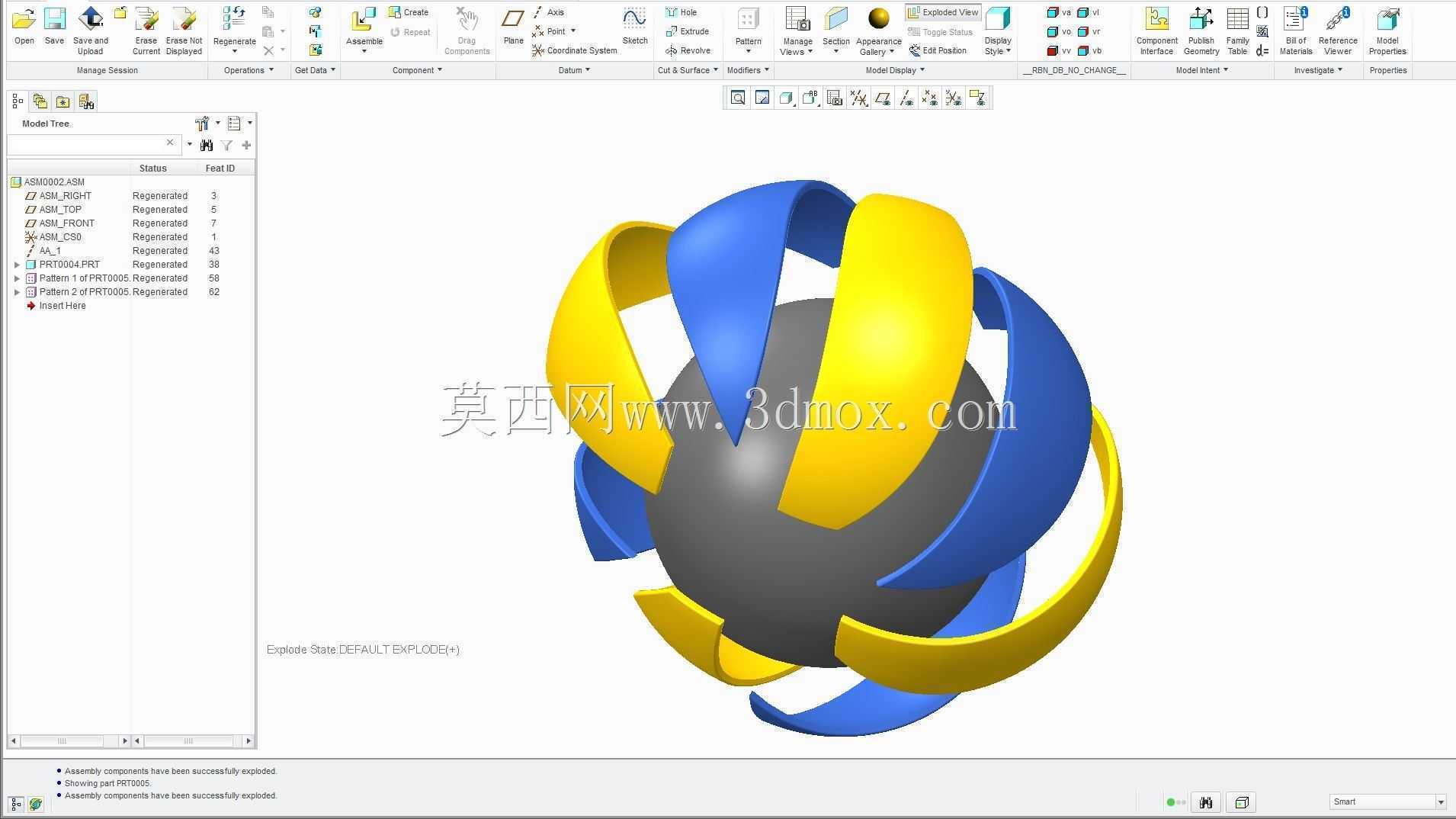

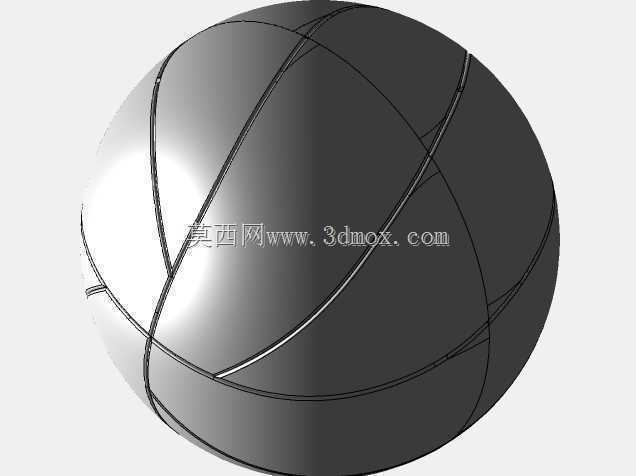

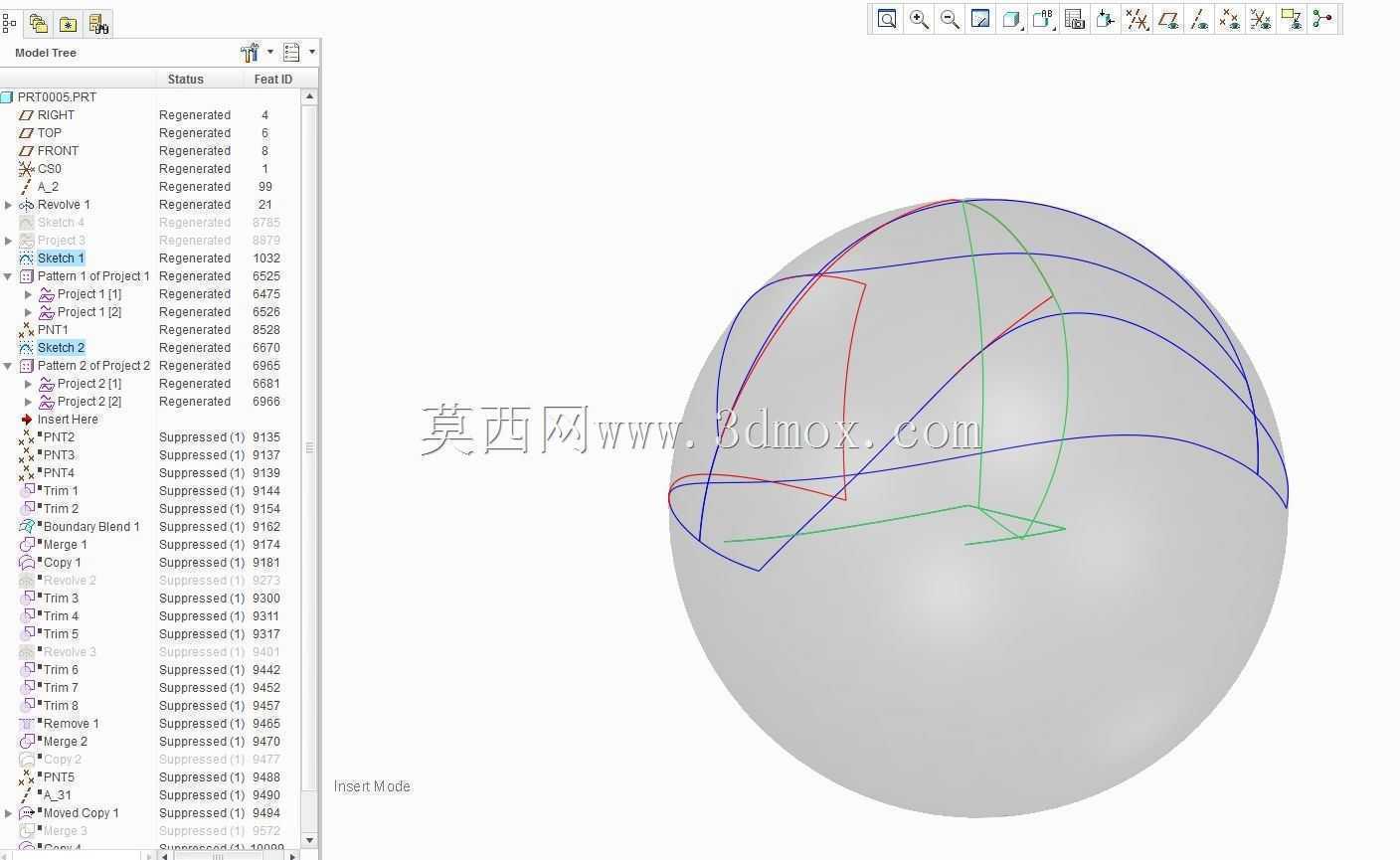

　　建模过程中最核心的难点在于球面双曲面拼接的拟合精度，不同于规则回转体的球类建模，这款排球采用的是多块异形曲面拼接结构，每一块球面分片都需要在两个相互垂直的投影平面上做轮廓约束，不能直接用单一球面裁切得到分片轮廓，否则拼接后会出现曲面缝隙、曲率不连续的问题，渲染或者做结构仿真时就会出现表面折痕，和实物的流畅曲面质感不符。实际建模时需要先确定球体的标准公称直径，按照专业比赛用球的尺寸规范确定整体球面的基准回转轮廓，再根据实物的分片布局，在球面上绘制每一块拼片的边界投影线，投影线需要同时贴合球面法向方向和拼片的实际裁切角度，避免后续曲面加厚时出现壁厚不均的问题。

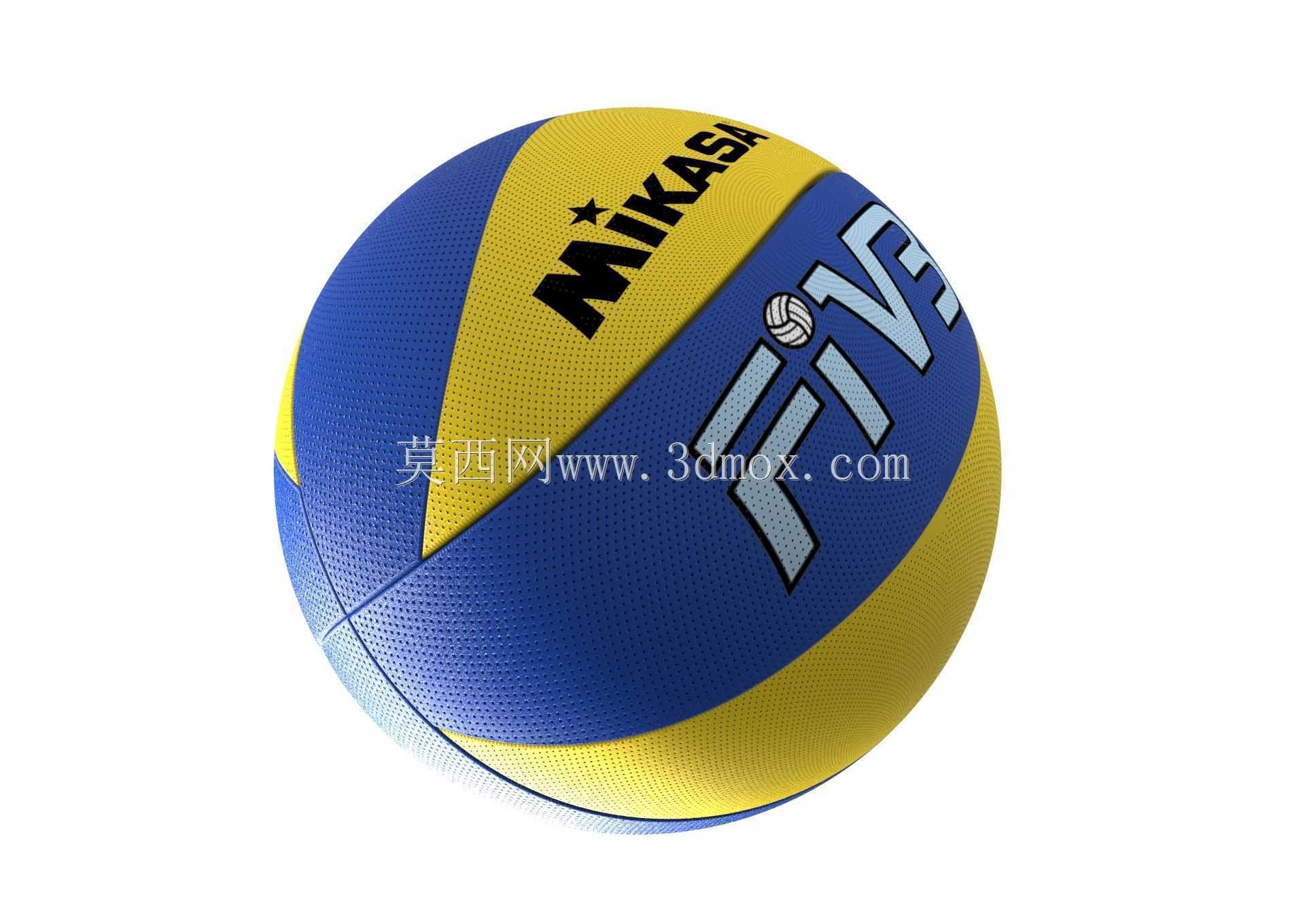

　　从结构特性来看，这款排球的表面做了仿肌理的凹点纹理设计，建模时不能直接用平面纹理贴图替代，要考虑后续做有限元分析时，表面纹理对球体空气动力学性能的影响，高速飞行过程中表面的微结构会改变球体周边的气流走向，直接影响发球、扣球后的飞行轨迹稳定性，所以建模时需要把表面的凹点纹理按照实物的排布密度做实体化的微结构处理，纹理的深度、排布间距都要和实物保持一致，不能随意缩放比例。拼片之间的拼接缝隙也做了等宽的凹槽处理，模拟实际排球的拼缝压合结构，这部分结构不仅是外观细节，也会影响球体触碰到手臂、手掌时的接触摩擦力，做运动仿真时可以通过这部分结构的参数调整，还原真实的触球反馈。

　　设计过程中还要考虑球体的安装边界与适配场景，如果是用于体育场馆的器材展示场景，数模需要预留和球架、球托配合的定位基准，球体的中心基准轴要和展示支架的安装轴保持同轴，避免导入装配场景后出现配合错位；如果是用于运动生物力学仿真，数模的质量属性参数需要按照实物的重量分布做调整，把不同拼片、内胆的质量差考虑进去，还原真实的球体转动惯量，不能把球体当成均匀质量的均质球体处理，否则仿真出来的扣球轨迹、旋转效果会和实际情况出现较大偏差。

　　从曲面建模的工程逻辑来说，做这类异形曲面拼接的球类模型，不能一开始就直接做实体加厚，要先把每一块拼片的曲面做曲率连续性检查，确保相邻拼片的连接位置达到G2连续，再统一做曲面偏移生成壁厚，偏移过程中要随时检查曲面是否出现自交、褶皱，尤其是在拼片的尖角位置，曲率变化较大，很容易出现偏移后曲面破损的问题，需要提前对尖角位置做小圆角过渡处理，过渡圆角的大小要匹配实际产品的生产工艺，不能为了建模方便做过大的圆角，否则会丢失实物的外观特征。表面的品牌标识、赛事标识部分，建模时采用曲面包覆的方式处理，确保标识完全贴合球面曲率，不会出现标识边缘翘起、拉伸变形的问题，标识的凸起高度也要和实物的印刷或压印厚度保持一致，兼顾外观还原度和后续渲染、仿真的使用需求。

　　实际工程应用中，这类体育器材的三维数模还可以用于产品开模前的结构验证，通过数模模拟拼片的裁切形状，提前计算每一块拼片的展开尺寸，减少实际打样过程中的面料裁切损耗，也可以通过数模做装配模拟，验证拼片缝合后整体的圆度是否符合标准要求，避免生产出的球体出现椭圆、偏心等问题，影响实际使用的手感和飞行性能。
