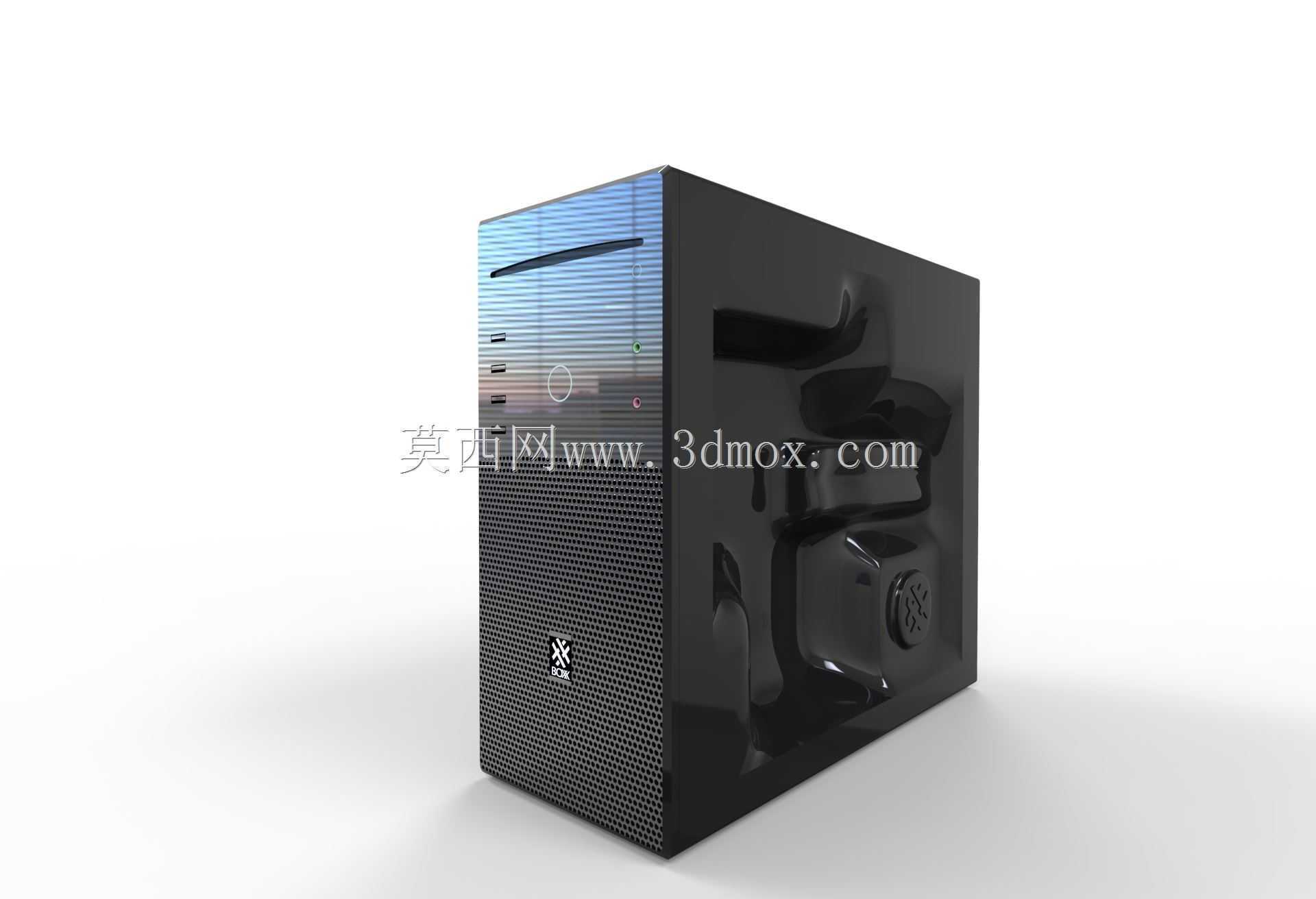

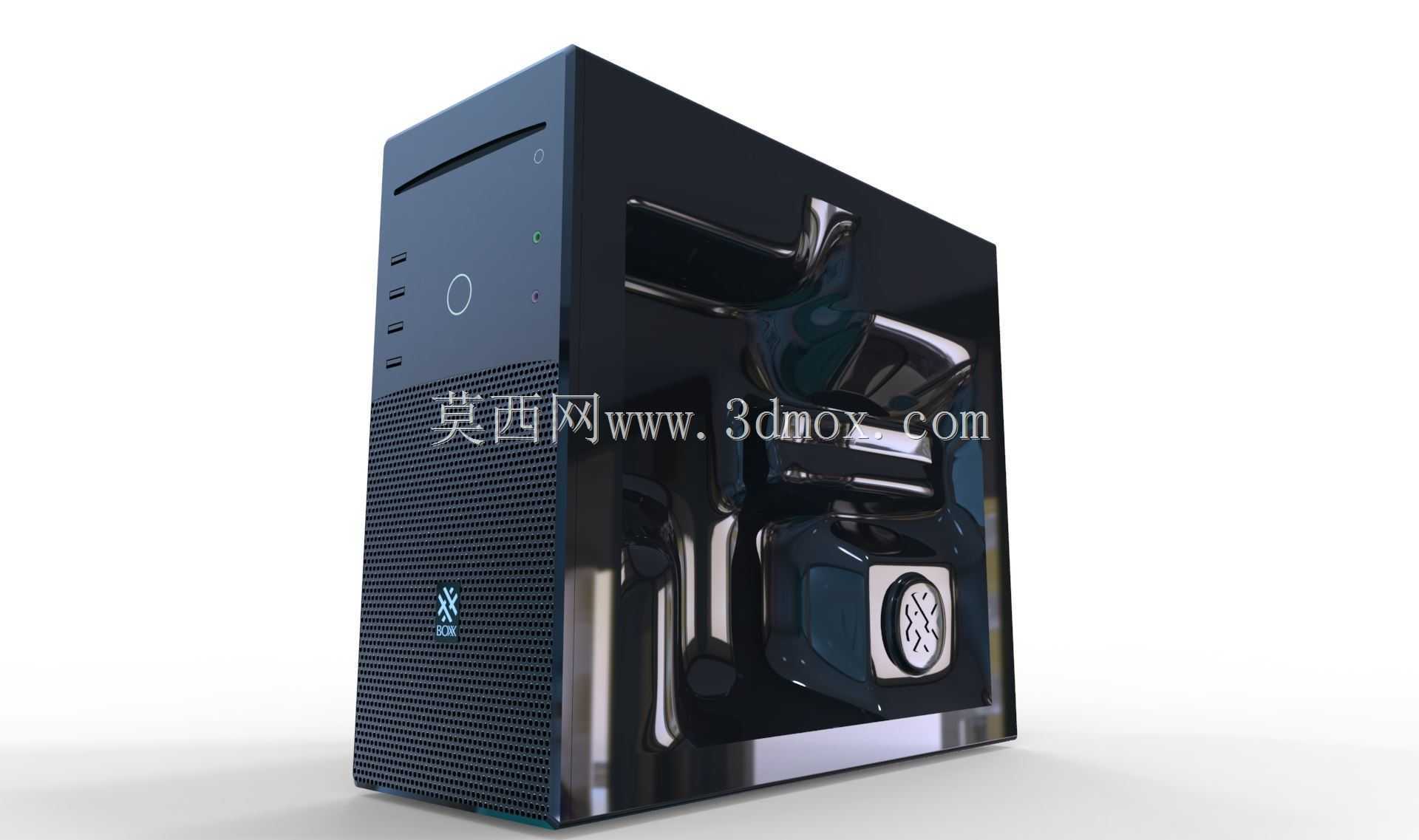

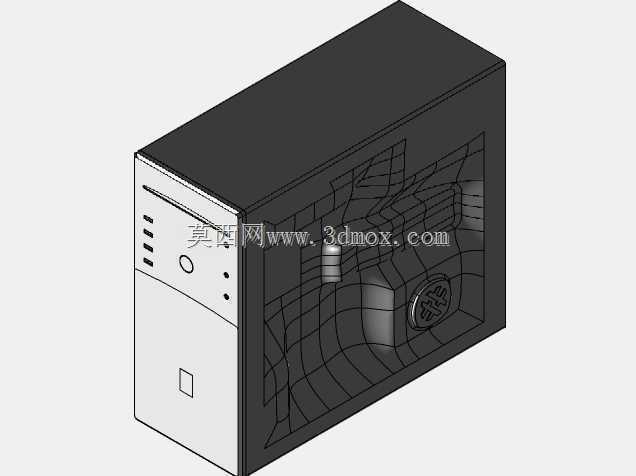

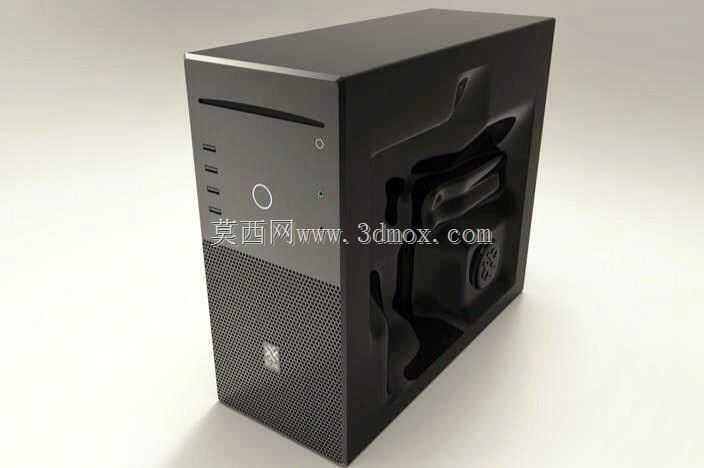

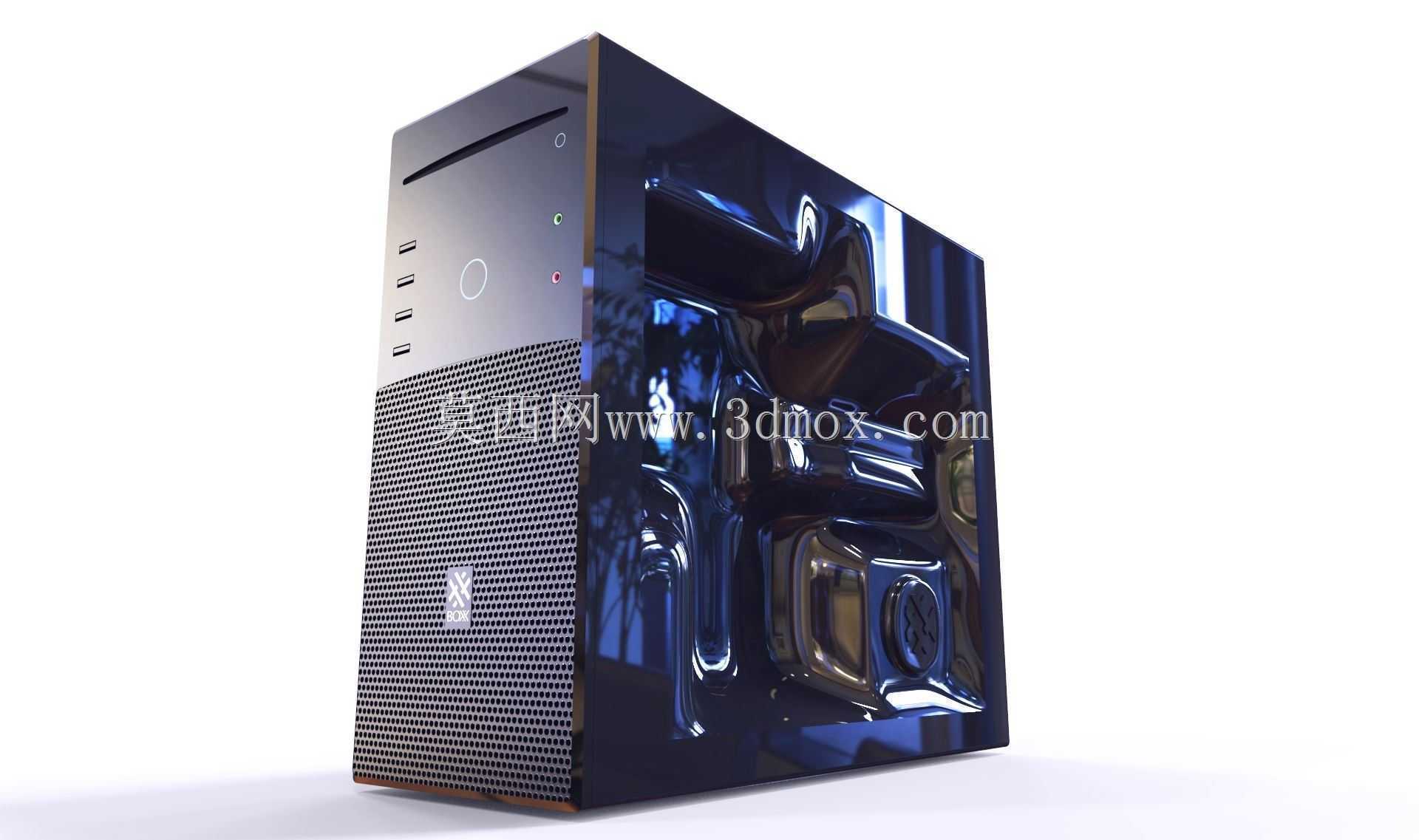

BOXX高性能流体仿真工作站机箱结构设计

　　在流体仿真、三维建模渲染这类高负载工业设计场景中，普通商用台式机的性能释放与结构稳定性往往难以满足长时间满负载运算需求，这类专业工作站的机箱结构设计，直接决定了核心硬件的散热效率、运行稳定性以及长期使用的可靠性。这款工作站机箱采用ATX主板兼容架构设计，在有限的塔式空间内做了极致的结构优化，区别于传统工作站机箱冗余的空间浪费，整体轮廓为规整的方正立方体形态，在保证内部硬件安装空间充足的前提下，尽可能压缩了无效占用体积，相比同性能级别的传统塔式工作站，占地面积缩小近三分之一，能够适配多数设计工位的桌面摆放空间，也可直接安装到标准服务器机柜的预留机位中，安装边界完全符合19英寸标准机柜的安装尺寸规范，无需额外定制转接支架。

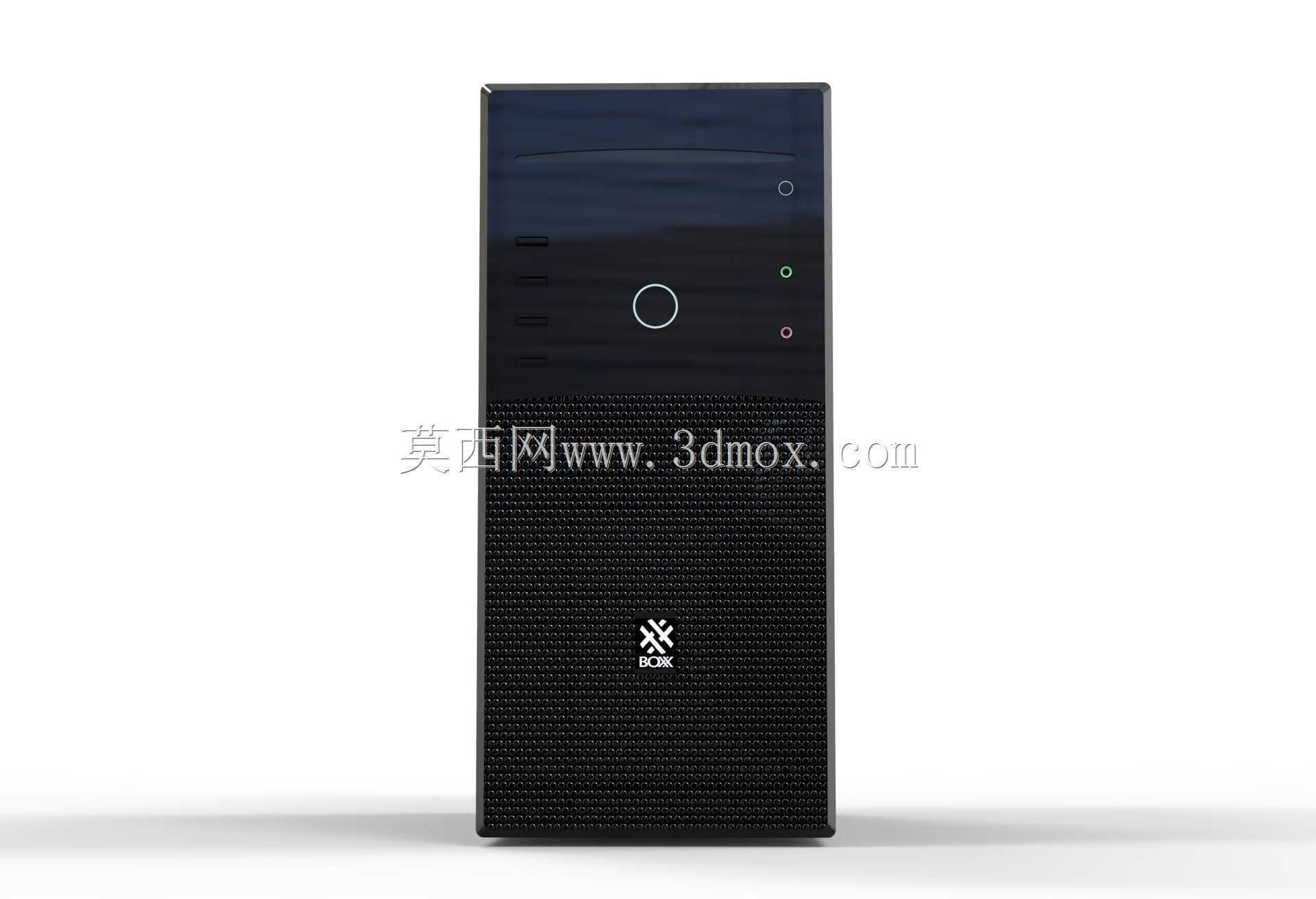

　　从结构设计思路来看，机箱正面采用一体化注塑成型面板，表面做高光亮面质感处理，既能够提升整机的外观质感，也能避免金属面板长期使用出现的掉漆、锈蚀问题，面板上预留了开机按键、状态指示灯以及前置接口的安装位，按键做了内凹式防护设计，避免日常工位操作中误触导致的设备意外关机。机箱的顶部、底部以及左右侧围主体采用喷涂金属板材加工，板材厚度选用1.2mm的冷轧钢板，经过折弯、焊接、喷涂多道工序加工，整体结构刚性充足，在满配双GPU、高性能处理器以及多块存储硬盘的重载状态下，机箱不会出现结构形变，能够保证内部板卡、散热组件的安装位置精度，避免长期震动导致的硬件接触不良问题。其中一侧侧板采用橡胶垫成型工艺做了局部减震处理，这一设计一方面能够吸收内部高速风扇、硬盘运转产生的震动，降低整机运行噪音，另一方面也通过材质区分暗示了内部核心硬件的布局位置，该侧对应内部双GPU与处理器的核心散热区域，橡胶材质的阻尼特性也能辅助吸收部分散热鳍片的共振。

　　机箱顶部预留了品牌标识的安装位，同时在顶部结构中做了隐藏式提手结构，方便设备在工位调整、机房部署时的搬运操作，底部预留了可调高度的支撑脚垫，能够根据桌面平整度调整支撑高度，保证机箱放置平稳，同时脚垫抬高的底部空间能够形成进风通道，配合前部、侧部的进风孔与后部的排风位，形成完整的前进后出、下进上出的立体散热风道，完全能够覆盖双高端图形显卡、多核心处理器满负载运算时的散热需求，避免长时间流体仿真计算过程中出现硬件过热降频的问题。在内部结构布局上，机箱预留了足够的走线空间，电源仓位采用下置式独立隔离设计，将电源的散热风道与核心硬件的散热风道完全隔离，避免电源排出的热风回流到CPU、GPU区域影响散热效率，硬盘仓位采用快拆式结构设计，支持多块3.5英寸机械硬盘与2.5英寸固态硬盘的安装，能够满足流体仿真过程中大量模型文件、仿真结果数据的本地存储需求。扩展槽位采用全尺寸加高设计，能够兼容全长度的专业图形显卡，不需要额外拆除硬盘仓位或者调整内部结构，对于后续的硬件升级维护十分友好，侧板采用免工具拆卸的卡扣式固定结构，运维人员不需要额外工具就能快速打开侧板进行硬件更换、灰尘清理等日常维护操作。

　　在实际的工业设计应用场景中，这类专业工作站是流体仿真工程师、三维建模师的核心生产工具，每天需要连续十小时以上运行仿真计算、模型渲染任务，机箱的结构稳定性直接关系到工作效率，这款机箱的结构设计充分考虑了长期高负载运行的需求，金属框架的抗形变能力、立体风道的散热效率、减震结构的噪音控制，都针对专业设计场景做了定向优化，既没有消费级机箱过度追求外观灯光的冗余设计，也没有传统服务器机箱笨重、噪音大的问题，能够很好适配设计工作室、企业研发部门的工位使用需求，在保证性能释放的前提下，兼顾了桌面摆放的美观性与日常运维的便捷性。
