莫比乌斯环滚珠运动轨迹演示结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:521429
  • 莫比乌斯环滚珠运动轨迹演示结构
  • 莫比乌斯环滚珠运动轨迹演示结构
  • 莫比乌斯环滚珠运动轨迹演示结构

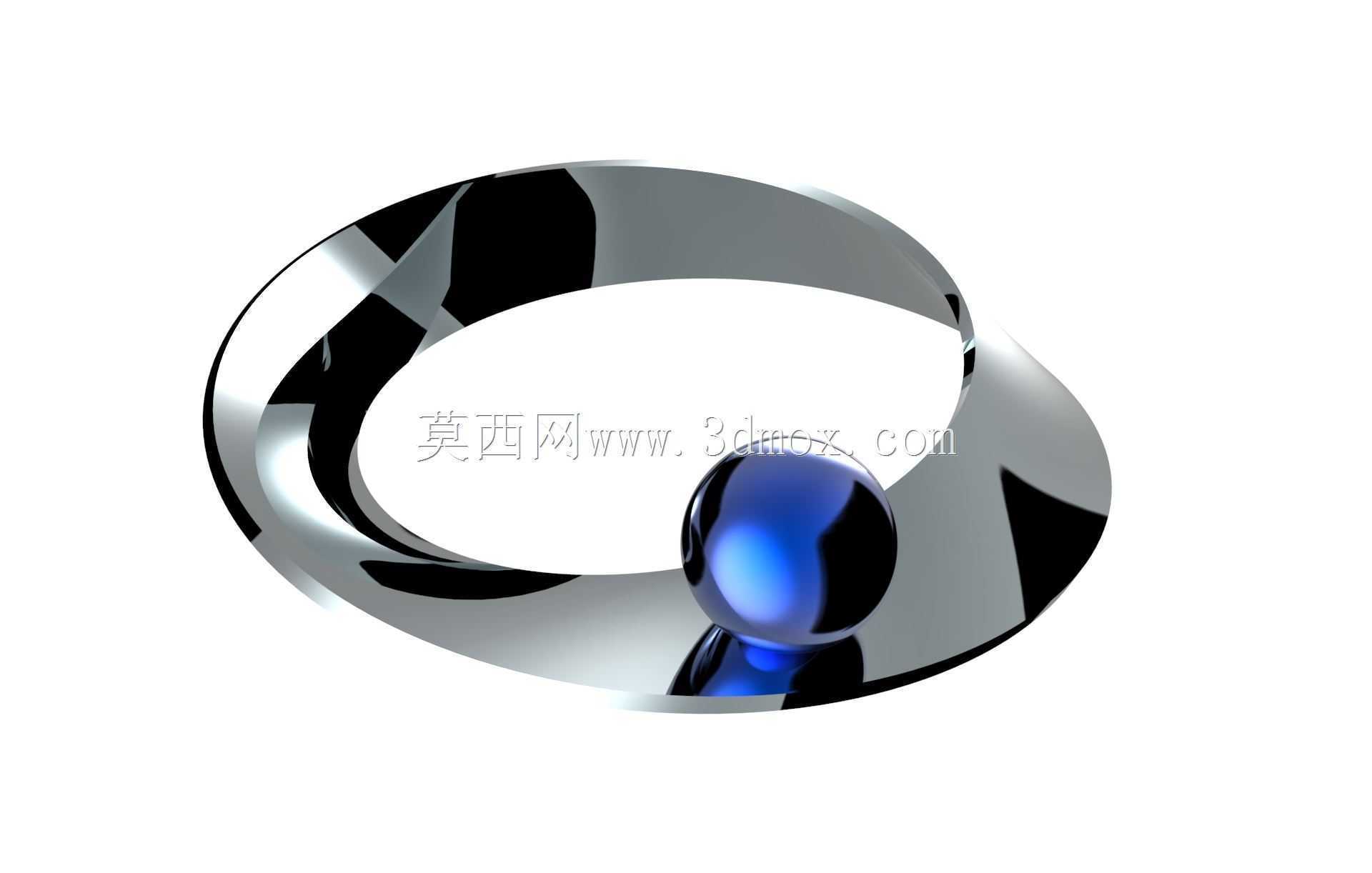

  这类循环轨道结构在工业场景中常被用于物料循环输送、运动原理教学演示、趣味机械展陈装置等方向,区别于常规闭环环形轨道,莫比乌斯结构的单侧面特性可以让承载件在无额外换向机构的前提下,完成沿轨道全周的连续循环运动,省去了传统环形轨道需要设置转向拨叉、换向导轨的复杂结构,在小空间内实现更长的有效行程。从结构本身来看,整个轨道以连续扭转的环形带为基体,轨道工作面全程平滑过渡,不存在传统环形轨道对接处的接缝台阶,滚珠沿轨道运行时不会出现卡顿、跳脱的问题,轨道截面采用适配滚珠曲率的圆弧槽设计,槽深控制在滚珠直径的三分之一左右,既可以保证滚珠运行时的侧向限位,又不会因为槽深过大增加滚珠与槽壁的摩擦阻力。设计这类结构时,首先要确定环体的整体轮廓尺寸,

  通常根据应用场景的安装空间设定环体外径,扭转段的过渡曲率需要匹配滚珠的最小转弯半径,避免曲率过小导致滚珠运行时卡滞,轨道带的厚度根据承载需求设定,若用于轻载演示场景,带厚可控制在3-5mm,若用于实际物料输送,需要根据承载件重量加厚带体并增加背部加强筋,防止长期运行后轨道带出现形变导致轨迹偏移。轨道表面的粗糙度需要控制在Ra1.6以下,减少滚珠运行时的摩擦损耗,若用于长期运行的输送场景,还需要在轨道槽内嵌入耐磨衬条,降低基体的磨损速率。滚珠与轨道的配合间隙需要控制在0.1-0.2mm之间,间隙过大会导致滚珠运行时出现晃动,间隙过小则会增加运行阻力,甚至在温度变化时出现胀死的问题。驱动部分采用伺服电机作为动力源,

  通过槽连接的方式带动滚珠沿轨道运动,电机的输出转速根据演示或输送需求调整,演示场景下转速控制在10-30r/min即可清晰展示运动轨迹,输送场景下可根据物料输送节拍调整转速。安装边界方面,整个结构的安装基准为环体底部的平面,安装时需要保证环体整体的水平度,偏差不超过0.5mm/m,避免滚珠在重力作用下向低位侧偏移,导致运行阻力不均。这类结构在教学场景中可以直观展示单侧曲面的几何特性,帮助学习者理解空间曲面的成型原理,在展陈场景中可以作为动态装饰装置,依靠连续循环的运动吸引注意力,在小型物料输送场景中,可以利用单轨道实现物料的循环流转,减少设备的整体占用空间。设计过程中需要重点关注扭转段的曲面顺滑度,

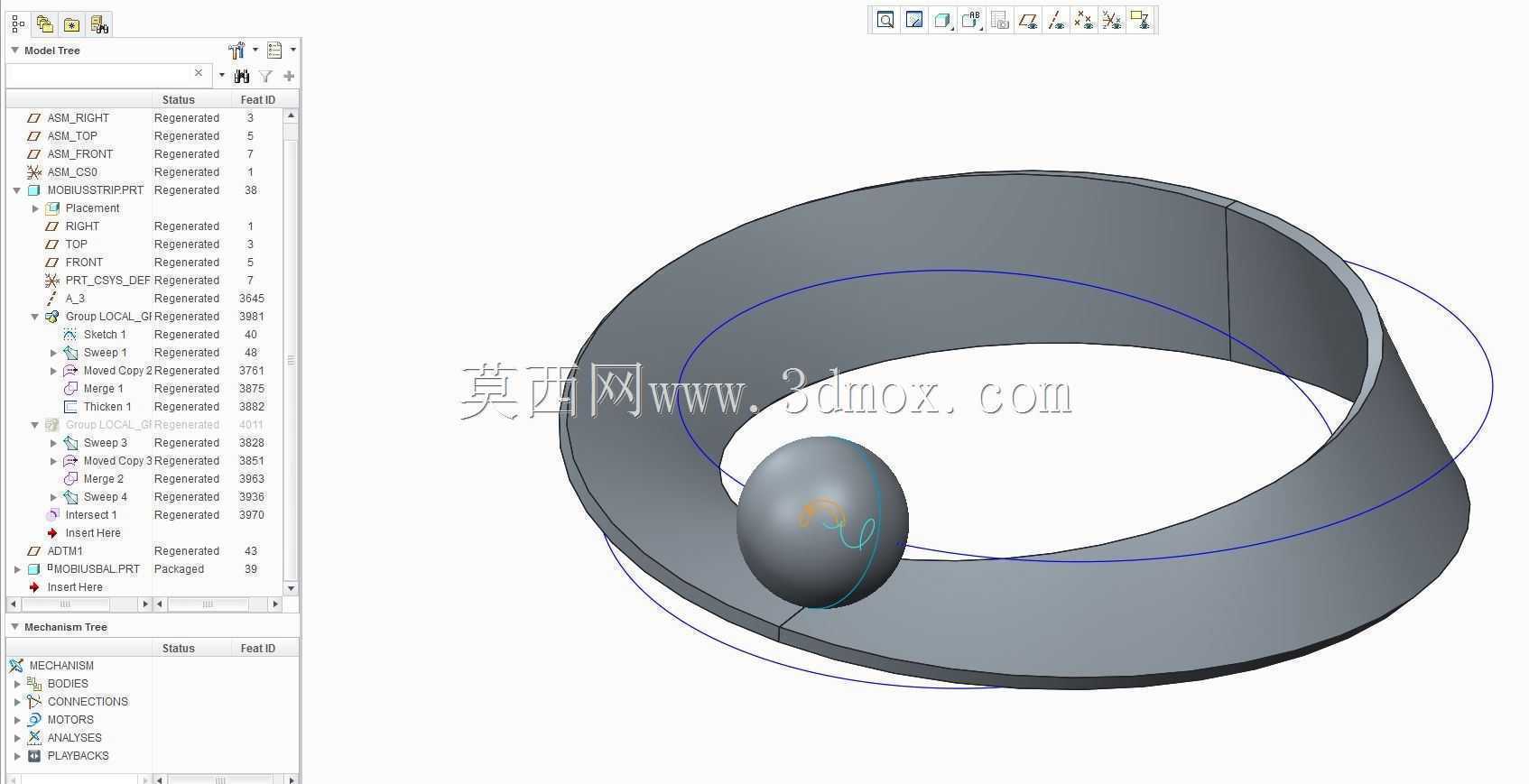

  建模时需要通过扫掠命令控制截面沿轨迹线的扭转角度,全程保证截面与轨迹线的垂直关系,避免出现曲面褶皱导致轨道工作面不平整,完成建模后需要进行运动仿真,验证滚珠沿全轨迹运行时是否存在干涉点,调整曲率过小的段落后再进行后续的加工或3D打印制作。实际装配时,需要先将轨道基体固定在安装底座上,再将滚珠放置在轨道槽内,最后连接驱动机构,通电后先以低速试运行,观察滚珠运行是否顺畅,若出现卡顿点,需要对对应位置的轨道槽进行打磨修整,直到全程运行无卡滞为止。
