三角形莫比乌斯循环轨道结构设计

　　该三角形态的莫比乌斯轨道结构，在空间拓扑设计上打破了常规环形轨道的双侧界面限制，单侧面连续贯通的结构特性，可适配物料循环输送、动态展示装置、趣味力学演示等多类工程场景。在轻工生产线的小件物料循环转运环节，这类单侧连续轨道无需设置换向接驳结构，即可实现物料沿轨道面的无断点循环移动，省去传统环形轨道两端的转向拨叉、顶升转台等附加机构，能有效降低输送线的结构复杂度，减少易损件的维护频次。做结构设计时，首先要确定三角轮廓的三个转角过渡曲率，曲率半径过小会导致沿轨运行的载体在转角处出现卡滞，曲率过大则会压缩三角结构的内部可用空间，实际建模时需先绘制等边三角形的基准轮廓，在三个顶点处做相切圆弧过渡，保证轨道中心线的曲率连续无拐点。

　　轨道的截面采用等宽矩形截面设计，截面宽度根据沿轨运行的载体轮距确定，预留单侧不小于2mm的运行间隙，避免加工装配误差导致载体运行卡滞；轨道的带面扭转角度严格遵循莫比乌斯结构的180度扭转规律，扭转段均匀分布在三条直边段上，转角位置不设置扭转，保证载体经过转角时的受力方向始终垂直于轨道支撑面，避免出现侧翻风险。从安装边界来看，该结构的整体外轮廓为正三角形，三个支撑脚分别设置在三角轮廓的三个顶点位置，支撑脚的安装孔位采用长圆孔设计，可适配安装基面±5mm的位置误差，安装基面的平面度要求不大于1mm/m，避免结构安装后出现内应力导致轨道面变形。轨道的壁厚根据承载需求确定，若用于轻型物料输送，壁厚取2mm即可满足刚度要求，

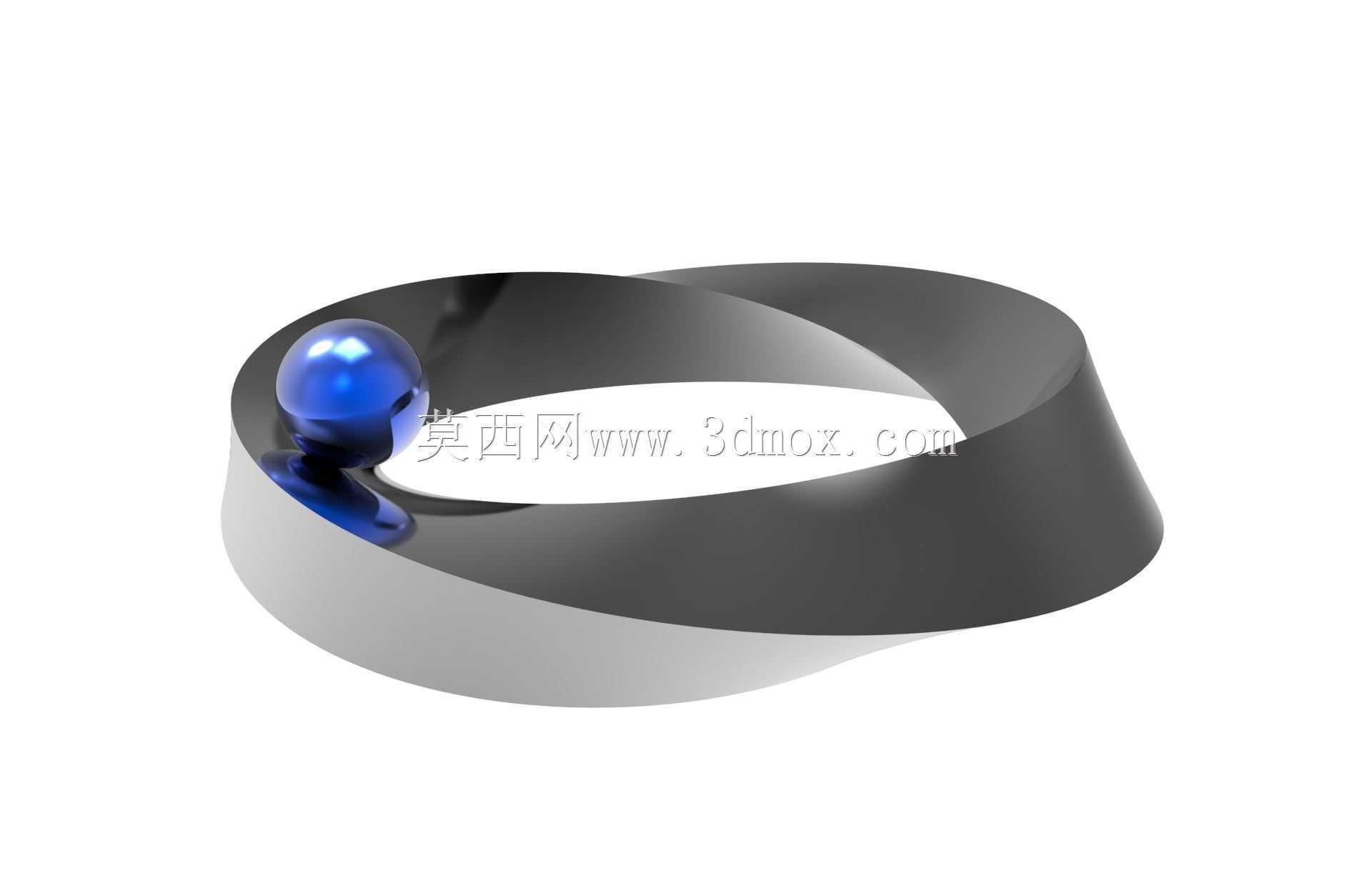

　　若用于动态展示类的重载载体，壁厚需提升至4mm，同时在轨道内侧设置等距分布的加强筋，加强筋间距取100mm，筋高为轨道截面高度的1/3，既不会干涉载体运行，又能有效提升轨道的整体抗扭刚度。在做曲面连续性校验时，需逐段检查轨道面的G1连续性，尤其是扭转段与直段、转角段的衔接位置，不能出现曲面折痕，否则会导致载体运行到该位置时出现卡顿、抖动。这类结构也可应用于科普展示装置，搭配沿轨运行的小球载体，可直观展示莫比乌斯环的单侧曲面特性，此时轨道的表面粗糙度需达到Ra1.6以下，减小小球运行的摩擦阻力，同时在轨道边缘设置1mm高的挡边，避免小球运行过程中脱轨。针对不同的应用场景，轨道的材质选择也有区别，

　　用于工业输送场景时可采用铝合金挤压成型后做表面阳极氧化处理，重量轻且耐磨性能好；用于科普展示场景时可采用透明亚克力材质，能更清晰地展示轨道的拓扑结构特点；用于重载演示场景时则采用钢板焊接后做表面喷塑处理，保证结构的整体强度。设计过程中还要考虑运行载体的限位结构，由于莫比乌斯轨道的单侧面特性，载体的导向轮需采用双侧抱轨设计，上下导向轮的间距比轨道截面厚度大0.5mm，保证载体在扭转段也能始终贴合轨道面，不会出现脱开的情况。另外，轨道的三个支撑脚高度可做微调设计，每个支撑脚配置M8的调节螺栓，可实现±10mm的高度调节，方便安装时调平整个轨道结构，保证载体在轨道各个位置的重力分力均匀，避免出现某一段运行阻力过大的问题。
