精密手动台虎钳工装夹具三维结构设计

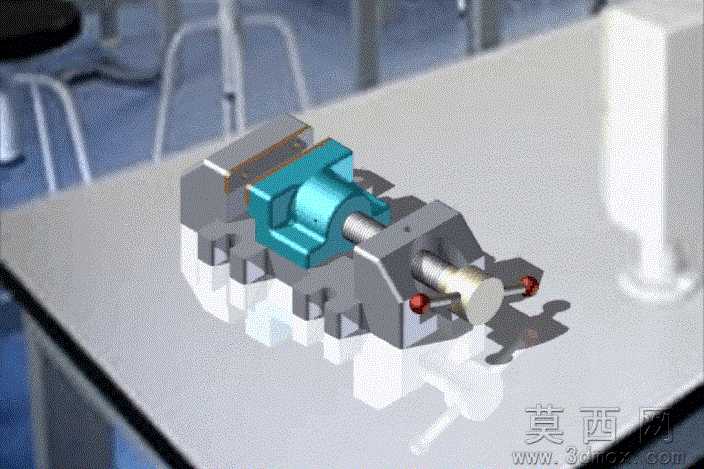

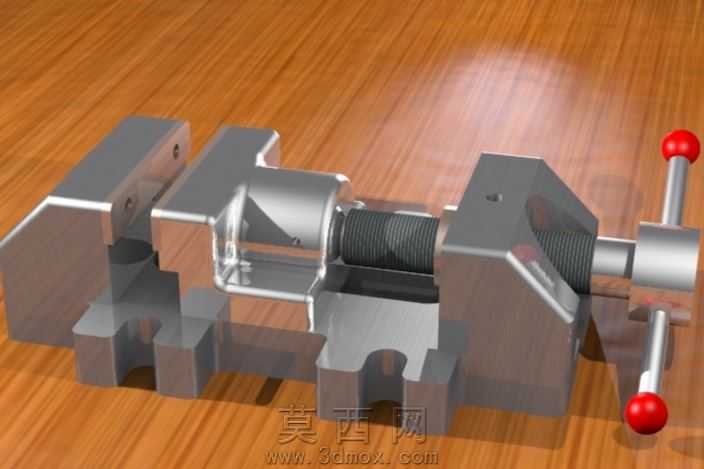

本作品为手动式精密台虎钳三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工装配公差规范，对每一处配合面都做了精准的尺寸约束，确保各活动部件可实现真实的运动仿真效果。模型主体分为固定钳身、活动钳身、传动丝杠、操作手柄、导向滑轨、夹持垫块六大核心模块，固定钳身底部设置有标准安装定位槽，可适配多数工作台的装夹固定需求，钳身整体采用高强度铸铁材质的渲染设定，表面做了亚光喷砂质感处理，还原工业级五金工具的真实材质肌理，边角处做了合理的铸造圆角过渡，避免锐边结构带来的应力集中问题。传动丝杠部分采用梯形螺纹结构建模，螺纹牙型、螺距参数完全符合机械设计标准，丝杠与活动钳身的配合螺母做了隐藏式内嵌设计，既保证传动的平稳性，又避免外露结构积屑影响使用寿命，操作手柄两端设置有防滑红色胶头，材质做了高光泽耐磨塑料的渲染处理，与金属钳身形成清晰的材质区分，手柄与丝杠的连接部位做了插销固定结构建模，还原真实的装配逻辑。夹持工作面设计有可更换的防滑齿面垫块，垫块与钳身采用沉头螺丝固定，齿形做了细密的交叉网纹建模，可有效提升夹持工件时的摩擦力，避免工件打滑移位，活动钳身的导向部位采用双导轨平行定位结构，建模时对导轨配合间隙做了合理预留，确保钳身滑动过程无卡滞、无旷量。渲染环节采用暖调木质工作台作为展示背景，打光采用侧上方主光源搭配底部补光的方案，充分凸显金属材质的明暗层次与结构棱角，各部件的装配关系通过半透明剖视视角做了清晰呈现，可直观看到内部丝杠传动的完整路径，整体设计兼顾了工业实用性与结构展示性，可作为五金工具类机械设计教学、工装夹具结构参考的数字化模型素材，完整还原了手动虎钳从外部造型到内部传动的全部结构细节。
