方形板载电源连接器插座结构设计

　　在工业控制板卡、车载电控单元、户外电源模块这类需要板载式电源连接的场景里，接插件的密封性能、插拔定位精度、板端固定强度一直是结构设计的核心考量点，这款方形板载连接器插座的设计，正是围绕这类严苛工况的实际需求展开的。从实际使用场景来看，这类连接器多用于需要频繁插拔维护、同时存在泼溅、粉尘侵入风险的设备端，比如户外分布式电源的输出接口、工业机器人本体的分线板供电接口、车载低压控制盒的外接供电端口，这类场景既要求接插件在插合后能阻挡外界水汽、粉尘进入连接触点区域，避免接触电阻升高甚至短路失效，又要求插座在PCB板上的固定足够牢靠，不会因为多次插拔导致焊盘脱落、插座移位。

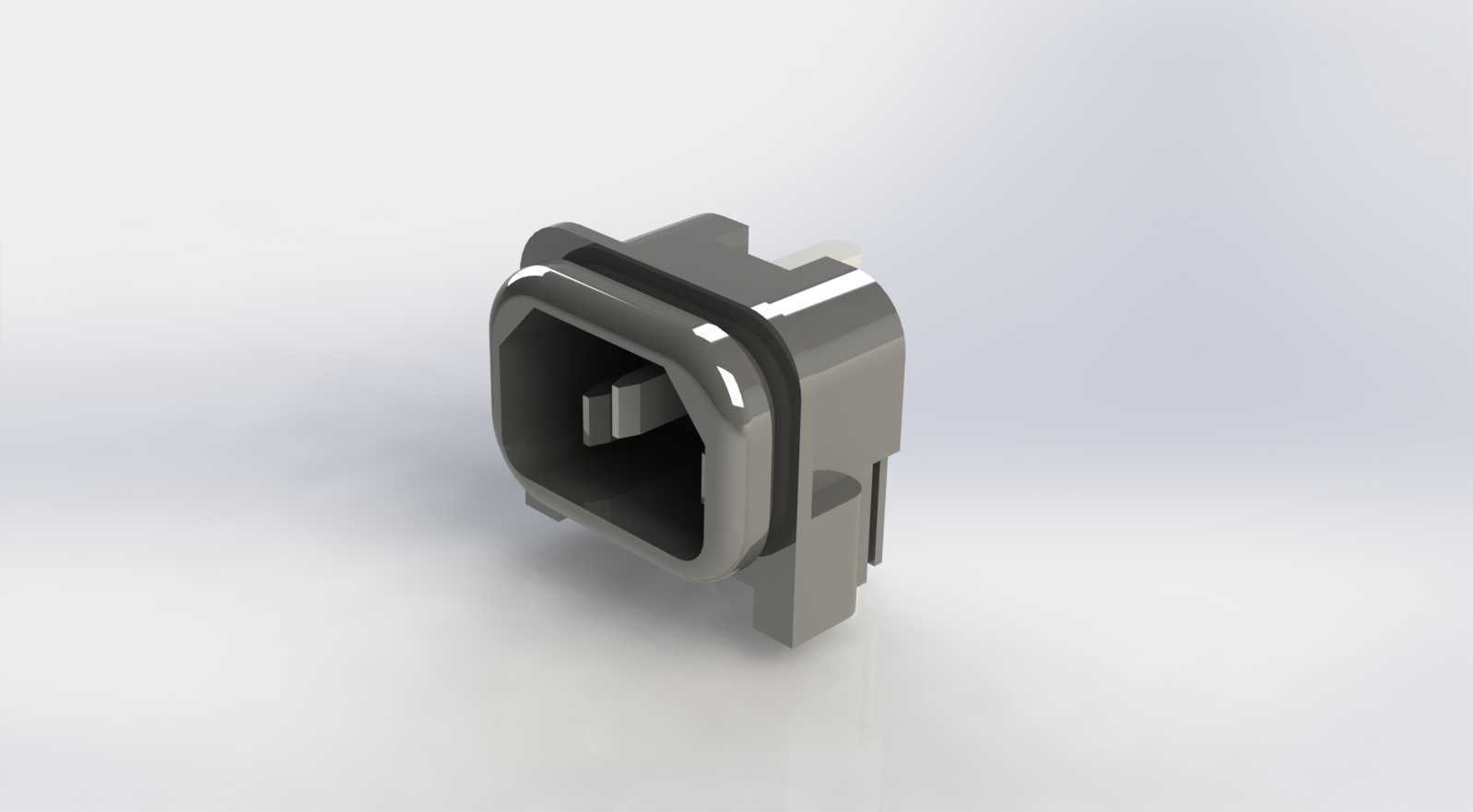

　　从功能特性上看，这款插座采用了方形外圈带密封胶圈槽的结构设计，外圈的凸缘结构在插合时会和插头端的密封胶圈形成挤压配合，实现IP65级别的端面密封，能有效阻挡日常泼溅的液体、粒径较大的粉尘进入接触腔。接触腔内部设置了十字形的防呆定位筋，插头插入时只有对应方向才能完全到位，从根源上避免反插导致的触点弯折、电源正负极接反的问题，同时内部的接触弹片采用了悬臂式结构设计，插合时能提供稳定的正向接触压力，保证在设备振动工况下不会出现接触瞬断的问题。插座尾部设置了两个对称的定位柱，在PCB焊接时可以先插入板上的定位孔完成预固定，避免过波峰焊时插座出现偏移，尾部的焊脚采用了加宽设计，和PCB焊盘的接触面积更大，能承受更大的插拔拉力，不会因为多次插拔导致焊脚从焊盘上脱开。

　　在设计思路上，这款插座优先平衡了密封性能、插拔手感和板端安装强度三者的关系，没有一味追求更小的体积而牺牲结构强度。外圈的密封槽深度经过反复校核，既保证胶圈压缩量在合理区间，不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足导致密封性能不达标。接触腔内部的定位筋高度设置为插合深度的三分之一，既能在插头插入初期就完成导向定位，避免插歪碰伤接触弹片，又不会因为定位筋过长导致插头插入阻力过大，影响现场维护的操作手感。插座本体的外壳采用了加纤阻燃工程塑料材质，壁厚均匀设置在1.8mm，既保证了整体结构强度，在承受侧向插拔力时不会出现壳体开裂，又避免了壁厚不均导致的注塑成型缩痕、翘曲问题，保证量产时的尺寸一致性。

　　从安装边界尺寸来看，这款插座的板端安装占用尺寸为18mm16mm，定位柱中心距为12mm，适配1.6mm-2.0mm厚度的常规PCB板，焊脚伸出PCB板背面的长度为2.5mm，满足波峰焊的吃锡深度要求，不会出现焊锡爬升不足导致的虚焊问题。插合方向的总高度为12mm，插合后插头和插座的配合重叠长度为6mm，保证足够的插合保持力，不会因为设备振动出现松脱。插座两侧设置了卡扣让位槽，对应插头端的弹性卡扣，插合到位后会发出清晰的卡扣到位反馈声，方便现场操作人员确认连接是否到位，不需要额外目视检查插合间隙。在实际选型适配时，需要注意PCB上对应位置不能布置高度超过3mm的元器件，避免和插座尾部的焊脚、定位柱产生干涉，同时插座外圈的密封面需要和设备面板的开孔对齐，面板开孔尺寸建议设置为16mm14mm，保证插座凸缘能完全贴合面板内侧，配合插头端的胶圈实现穿板密封效果。
