1/4NFT规格外螺纹软管端管接头

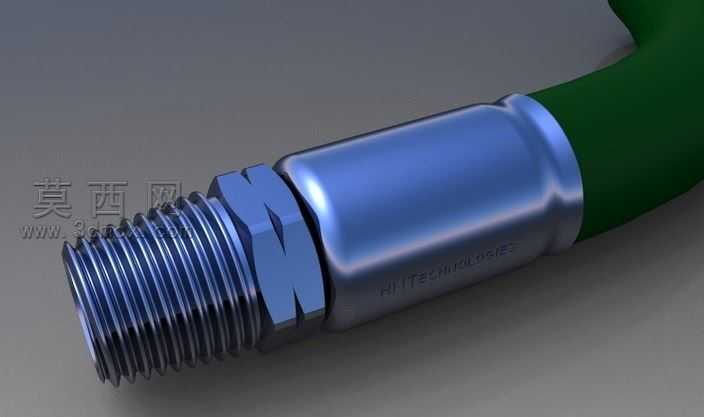

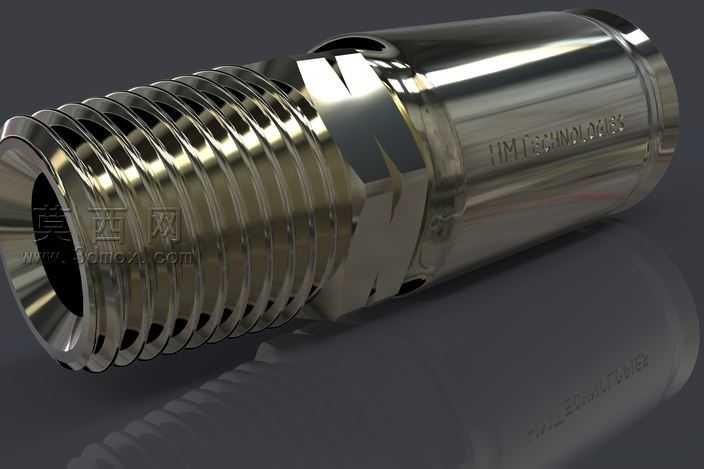

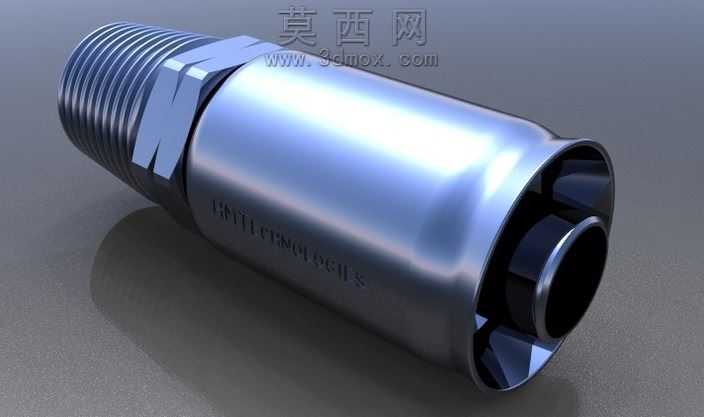

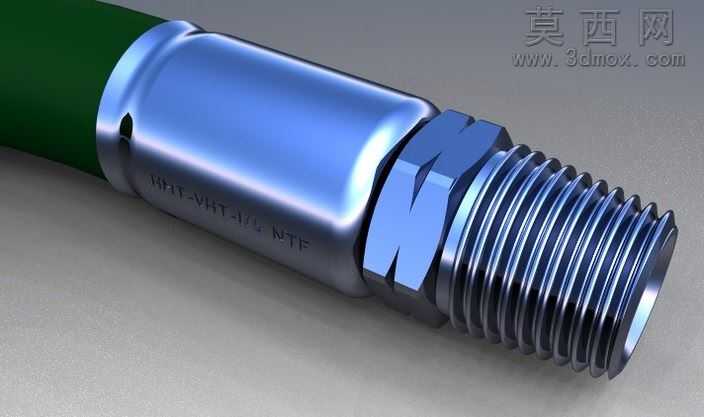

本作品为1/4 NFT规格的软管端管接头三维模型，建模阶段首先基于接头的实际功能尺寸完成参数化草绘，先绘制外螺纹段的牙型轮廓，通过螺旋扫描命令生成连续的NPT外螺纹特征，保证螺纹牙距、牙型角完全符合美制锥管螺纹的标准规范，螺纹段末端的六角拧动结构采用拉伸切除结合倒角命令完成，对六角棱边做0.2mm的圆角处理，既符合实际加工的工艺特征，也避免渲染时出现尖锐棱边的曝光异常。接头中部的定位台阶采用回转特征生成，台阶端面做0.3mm的退刀槽结构，还原实际车削加工的工艺细节，尾部的软管插接段外壁设计多道环形防滑倒刺，每道倒刺的倾斜角度为15度，倒刺根部做R0.1的圆角过渡，既保证插接软管后可以形成足够的抱紧力防止脱落，也避免应力集中导致的结构开裂。模型整体采用金属镀铬材质进行渲染设置，基础材质选用高反射率的铬钢材质，调整粗糙度参数至0.08，添加细微的磨砂纹理层模拟金属表面的加工纹理，环境贴图选用工业摄影棚的HDRI环境，主光源从左上方45度角入射，补光从右侧补亮暗部细节，添加微弱的轮廓光勾勒接头的边缘轮廓，渲染时开启全局光照和环境光遮蔽，让螺纹缝隙、倒刺间隙的阴影过渡自然，还原金属接头的真实质感。设计过程中严格遵循液压气动管路接头的设计规范，所有尺寸均匹配1/4规格软管的插接需求，螺纹段的锥度保证和对应内螺纹接口连接时可以实现密封配合，无需额外添加密封填料即可满足低压管路的密封要求，整体结构紧凑，受力分布均匀，可直接用于液压系统、气动系统的管路装配模拟，也可作为产品宣传渲染、装配工艺演示的数字素材使用。
