工业管道支撑用斜腿管架栈桥结构

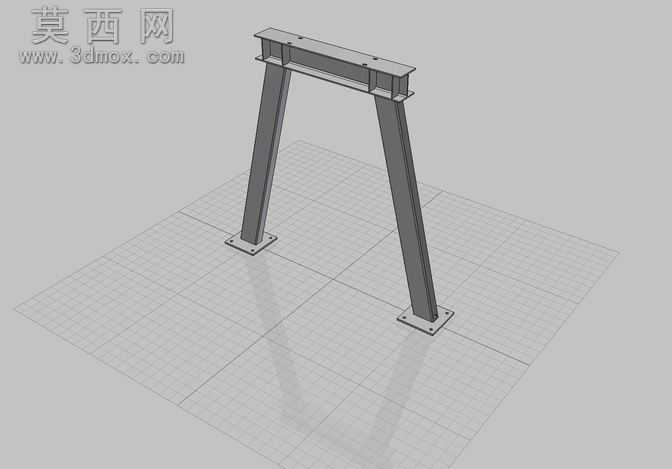

该管架栈桥三维模型采用参数化建模方式完成整体结构搭建，建模过程中首先以地面安装基准为参考，绘制底部方形安装底板的草图，通过拉伸特征生成带安装孔的固定底座，两个底座分别对应两根倾斜设置的支撑腿，支撑腿采用矩形截面型钢轮廓，按照预设倾斜角度拉伸成型，保证支撑受力的稳定性。支撑腿顶部与横向承载横梁进行装配约束，横梁采用标准H型钢截面，通过拉伸凸台生成主体后，在横梁上表面加工出对应管道安装的定位孔位，同时在横梁与支撑腿的连接位置添加焊接加强筋特征，还原实际加工中的焊接加固结构。模型材质统一赋予碳钢金属材质，调整材质粗糙度、金属度参数模拟热轧钢材的表面质感，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现结构的轮廓层次与金属表面的细微纹理，背景搭配网格地面参考平面，直观展示模型的整体比例与安装姿态。设计过程中充分考虑管架栈桥的实际使用场景，倾斜支撑腿的角度经过受力优化，可有效分散顶部管道及介质的竖向载荷，底部安装底板的孔位尺寸按照常规膨胀螺栓安装标准设置，方便现场直接安装固定，横梁的长度与截面参数适配多根并行管道的铺设需求，整体结构无冗余设计，在保证结构强度的前提下尽可能降低整体自重，所有连接部位的细节均按照实际钢结构加工工艺进行还原，可直接用于工程方案展示、安装指导演示以及后续的工程力学仿真分析使用。
