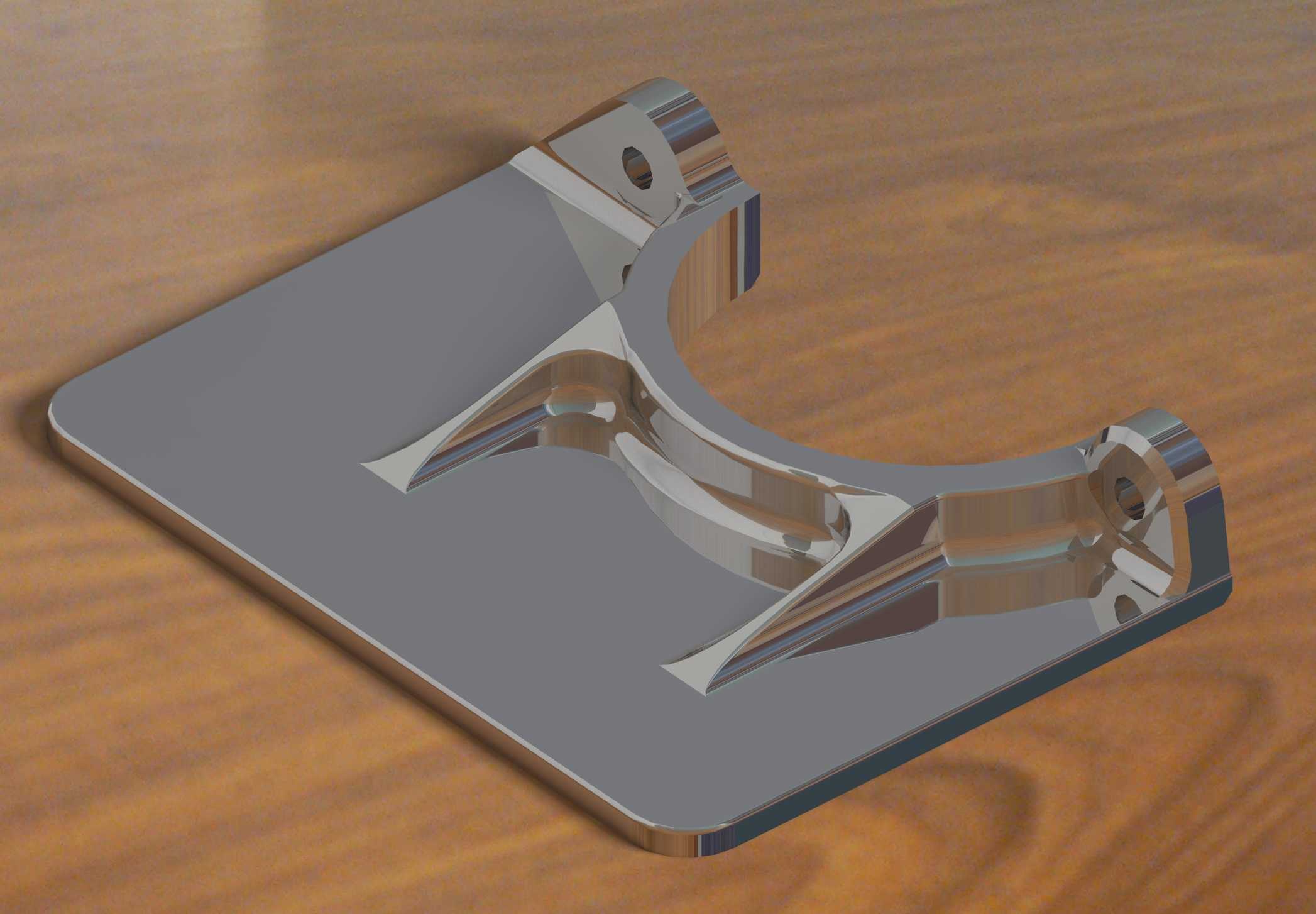

这类带安装底板的弧形支撑固定构件,在轻工自动化输送线、小型包装设备的辊筒端部固定场景中应用十分普遍,很多时候会作为轴类零件的端部支撑座使用,用来承托回转类零部件的径向载荷,同时通过底板的平面贴合实现与设备机架的刚性连接。从结构形态来看,构件整体分为底部安装平板与上部弧形抱合支撑两部分,底部平板做了圆角过渡处理,避免锐边在装配过程中划伤操作人员,也能减少应力集中带来的长期使用断裂风险,平板上预留的安装孔位可适配M6-M8规格的内六角螺栓,能直接固定在铝型材机架或者碳钢焊接机架的安装平面上,不需要额外加工转接板,适配性较强。上部的弧形支撑结构采用半开放的C型开口设计,开口弧度匹配常规直径的光轴或者辊筒轴颈,
两侧的带孔凸耳是锁紧结构的安装位,当轴件放入弧形槽内后,可通过穿过凸耳孔的螺栓收紧,实现对轴件的抱紧固定,防止轴件运转过程中出现径向窜动或者轴向偏移。两侧凸耳与弧形主体、底部平板之间设置了三角形加强筋结构,筋位的厚度根据常规承载工况做了等强度设计,既不会因为筋位过厚导致整体重量增加、材料浪费,也不会因为筋位过薄在承受冲击载荷时出现筋根断裂的问题。在设计这类构件的时候,首先要确认的是被支撑轴件的直径公差,弧形槽的内径要比轴颈的最大实体尺寸大0.1-0.2mm,保证轴件能顺利放入槽内,同时抱紧后不会出现间隙过大导致的晃动;其次要核算底部安装板的螺栓孔间距,要匹配常用机架的安装孔位模数,比如铝型材常用的20mm、40mm孔距,
避免出现孔位对不上需要现场重新打孔的情况。安装边界方面,这类构件的底部平板平面度要求控制在0.05mm以内,保证和机架安装面贴合后不会出现翘曲,否则螺栓锁紧后会导致上部弧形槽的圆度变形,出现轴件卡滞、转动不畅的问题;上部弧形槽的轴线要和底部安装平面保持平行,平行度公差不超过0.03mm/100mm,避免轴件安装后出现倾斜,导致轴端连接的链轮、带轮出现偏磨,缩短传动件的使用寿命。在实际工况中,这类支撑构件不仅要承受轴件自身的重量,还要承受轴上输送物料带来的动载荷,所以在结构过渡位置都做了R角过渡处理,避免直角位置的应力集中,在长期交变载荷下出现疲劳裂纹。和传统的分体式抱箍支座相比,这种一体结构的支撑件减少了装配零件数量,
不需要额外拼接底板和抱箍部分,装配时只需要锁紧底部安装螺栓和上部凸耳的锁紧螺栓即可,能有效缩短设备的装配工时,同时一体结构的刚性更好,在高速运转的辊道线上使用时,能减少支撑部位的振动,降低设备运行的噪音。另外,弧形槽的内表面可以根据使用场景做不同的表面处理,如果是需要经常拆装调整轴件位置的场景,内表面可以做抛光处理降低摩擦系数,方便轴件的轴向位置调整;如果是长期固定不拆卸的场景,可以在内表面增加防滑纹路,提升抱紧力,避免轴件在重载下出现打滑转动的问题。设计过程中还要考虑构件的整体高度,要匹配轴件的中心高要求,底部平板的厚度根据承载大小选择,常规轻载场景下平板厚度选择6-8mm即可满足使用要求,重载场景下可以适当增加厚度到10-12mm,同时加大加强筋的厚度,提升整体承载能力。凸耳上的安装孔采用通孔设计,方便螺栓穿过,孔的边缘做了倒角处理,避免螺栓装配时出现螺纹刮伤的问题,也能引导螺栓顺利穿入,提升装配效率。
