自行车钳形刹车制动组件结构设计

项目分类:自行车 发布时间:2022-01-29 ID:522502
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计
  • 自行车钳形刹车制动组件结构设计

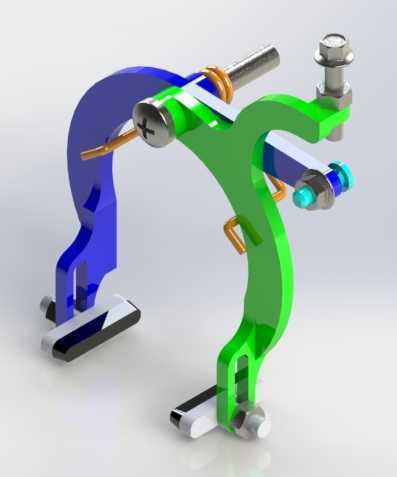

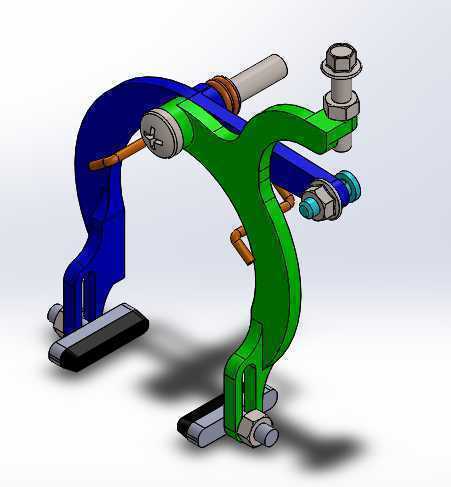

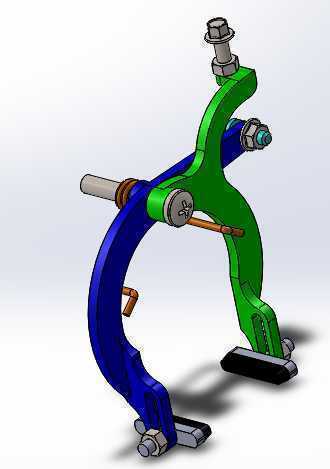

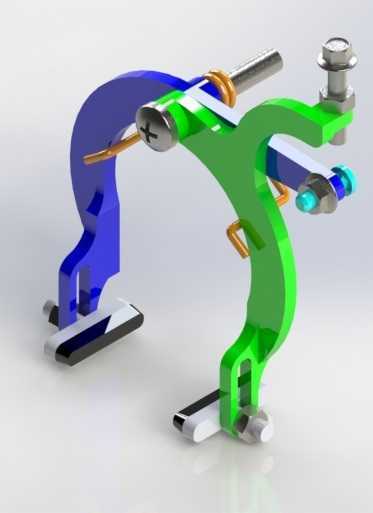

  日常通勤、休闲骑行场景下的人力两轮车,制动系统是直接关联骑行安全的核心构件,这套钳形刹车组件主要适配常规圈刹结构的城市自行车、入门运动自行车,安装于自行车前叉或后上叉的预设安装座上,作用是在骑行过程中通过拉线驱动两侧刹臂同步收拢,让刹臂端部的刹车皮贴合轮圈侧壁,通过摩擦力实现轮组减速直至停转。从实际使用需求出发,这套组件的设计首先要保证两侧刹臂的动作同步性,避免单侧偏磨导致刹车力不均、轮组偏摆的问题,因此在枢轴位置的配合间隙做了针对性控制,既保证刹臂转动灵活无卡滞,又不会出现旷量导致刹车手感虚位过大。组件的主体结构为左右对称的两个弧形刹臂,刹臂采用弯弧造型一方面是为了避让轮组的辐条与外胎轮廓,保证轮组转动过程中不会与刹臂发生剐蹭,

  另一方面弧形的力臂结构可以在拉线拉动时将输入的拉力有效转化为刹臂端部的夹紧力,提升制动效率。刹臂的枢轴安装位设置了同轴的衬套配合面,安装时通过中心固定螺栓将整个组件锁附在车架/前叉的安装凸台上,固定螺栓的轴线与轮圈侧壁保持垂直,保证两侧刹臂的转动平面与轮圈侧壁平行,避免刹车皮偏磨。刹臂上端设置了拉线固定结构与复位弹簧安装位,复位弹簧采用扭簧结构,分别卡接在左右两个刹臂的预设卡槽内,当刹车拉线的拉力释放后,扭簧的回弹力会驱动两侧刹臂自动张开,让刹车皮与轮圈保持足够的安全间隙,避免正常骑行时出现蹭刹的阻力损耗。刹臂下端的刹车皮安装座设计了可调角度的连接结构,可以根据不同轮圈的侧壁角度调整刹车皮的贴合面,

  保证刹车皮整个摩擦面能完全接触轮圈,最大化摩擦接触面积,避免局部接触导致的制动性能下降、刹车皮异常磨损。从安装边界来看,这套钳刹组件的整体横向宽度适配常规32C-45C宽度的自行车外胎,安装座的固定孔距符合民用自行车的通用安装标准,不需要对车架做额外改装即可直接替换同规格的老旧钳刹组件。刹臂的转动行程做了限位设计,最大收拢位置时两侧刹车皮的间距小于常规轮圈加刹车皮的总厚度,保证能提供足够的夹紧力,最大张开位置时两侧刹车皮的间距大于轮圈加外胎的总宽度,轮组拆装时不需要额外调整刹臂即可直接取出轮组,日常维护便利性较好。设计过程中针对刹臂的受力情况做了结构优化,在枢轴位置、拉线受力位置、刹车皮安装位置这几个应力集中点做了局部加厚处理,

  刹臂主体采用等强度的变截面设计,在保证结构强度足以应对紧急制动时的大拉力载荷的前提下,尽可能减少不必要的材料冗余,降低组件整体重量。同时刹臂的外形做了圆弧过渡处理,没有尖锐的外凸棱角,避免骑行过程中剐蹭衣物或者摔倒时造成额外磕碰伤害。弹簧的弹力参数经过匹配,既不会因为弹力过大导致刹车握力过重、长时间骑行手部疲劳,也不会因为弹力过小导致刹臂回位不及时、出现持续蹭刹的问题。拉线固定位采用螺栓锁紧的压线结构,锁紧后拉线不会出现滑动松脱,同时调整拉线松紧的操作不需要特殊工具,用常规螺丝刀即可完成间隙调整,普通用户也能自行完成日常的刹车调试工作。
