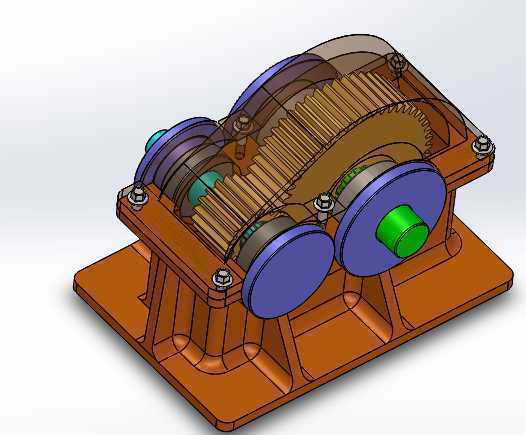

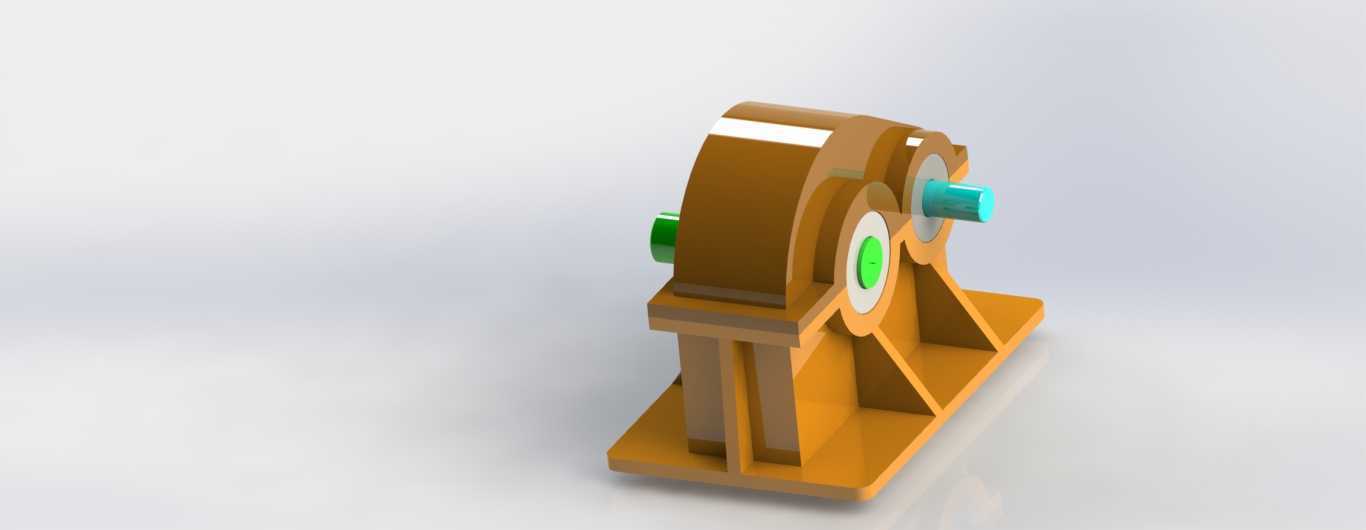

两级展开式圆柱齿轮传动箱装配结构

　　这套齿轮传动箱的装配结构，在常规中小功率工业传动场景里适配性极强，从输送线的动力减速单元、小型机床的进给传动端，到轻工设备的转速匹配机构，都能见到同结构产品的实际应用。它的核心作用是把原动机输出的高转速低扭矩动力，通过两级齿轮副的啮合传动，转换为工作端需要的低转速高扭矩输出，同时通过箱体的封闭结构，为内部传动构件提供稳定的润滑、防护与支撑，隔绝外界粉尘、切削液等杂质侵入传动啮合区域，也避免内部润滑油泄漏污染作业环境。

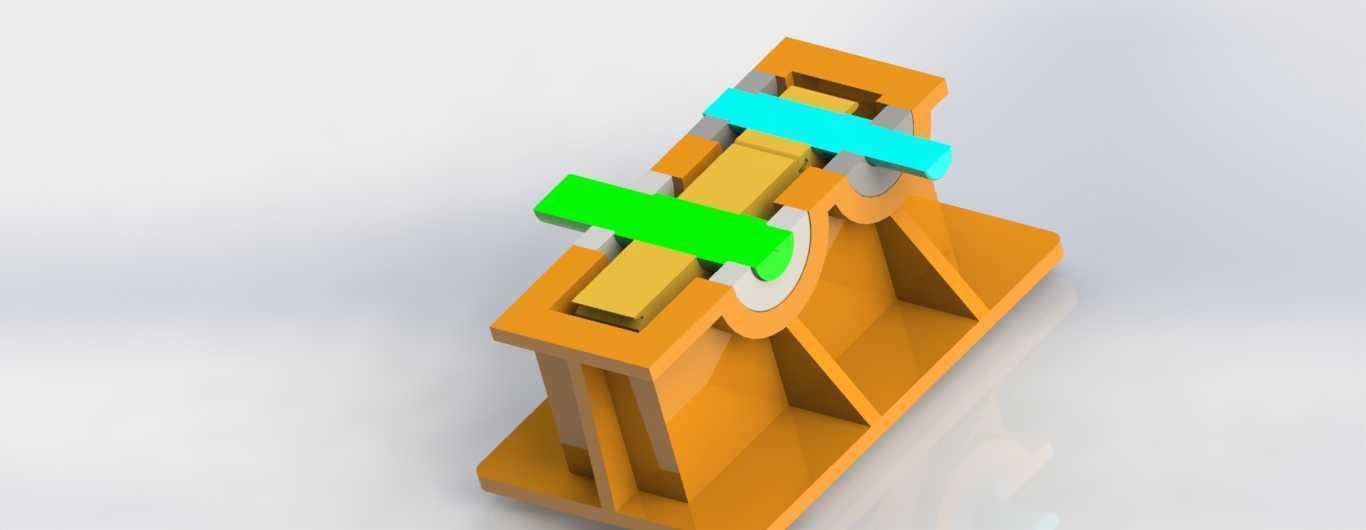

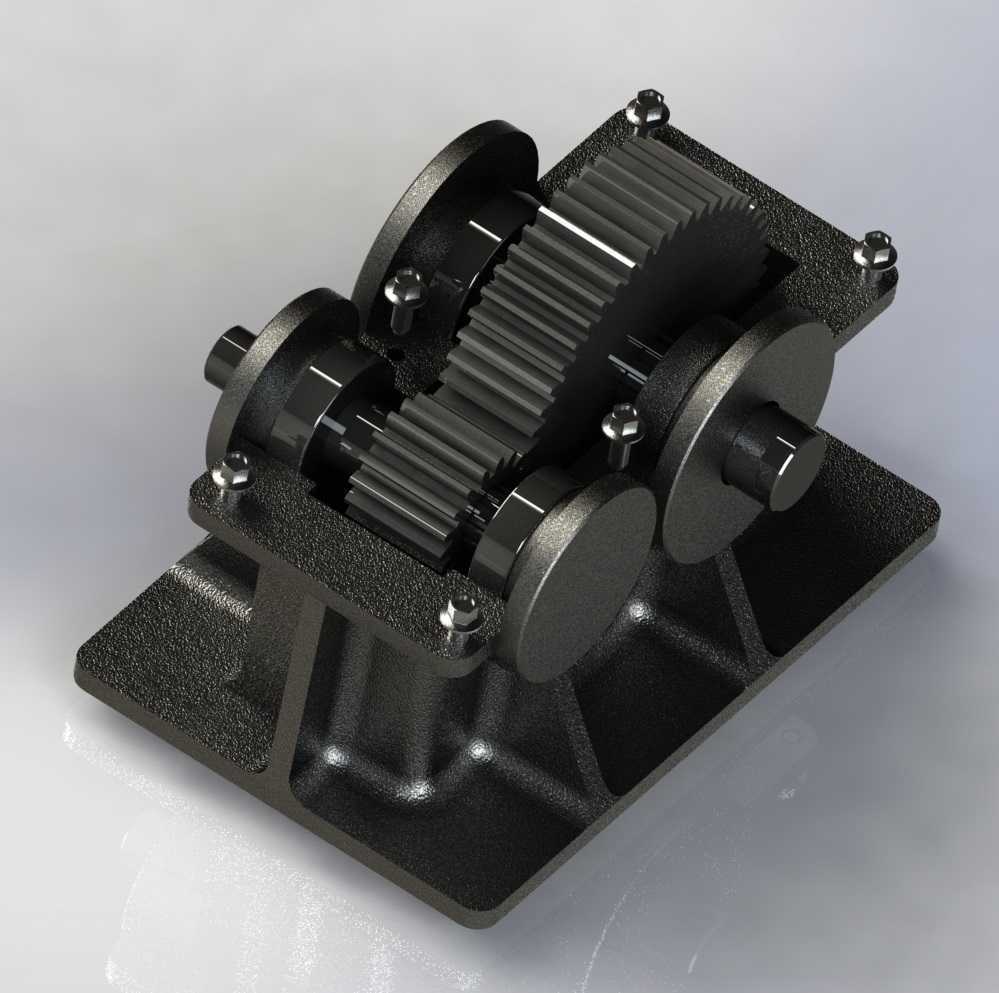

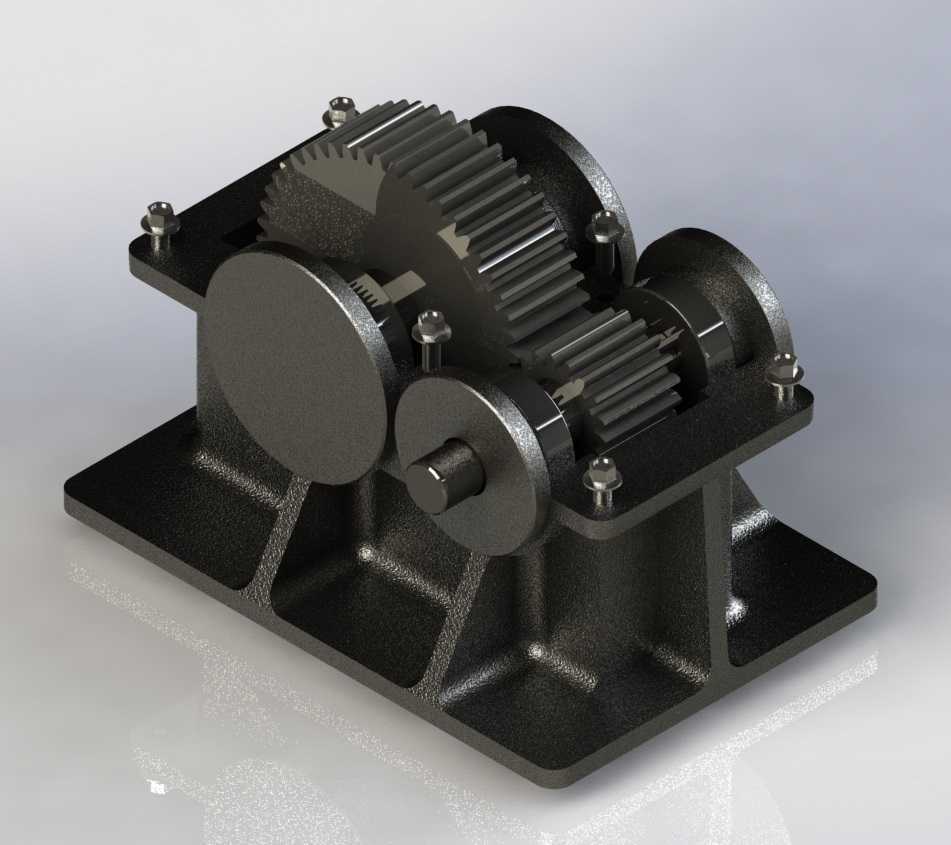

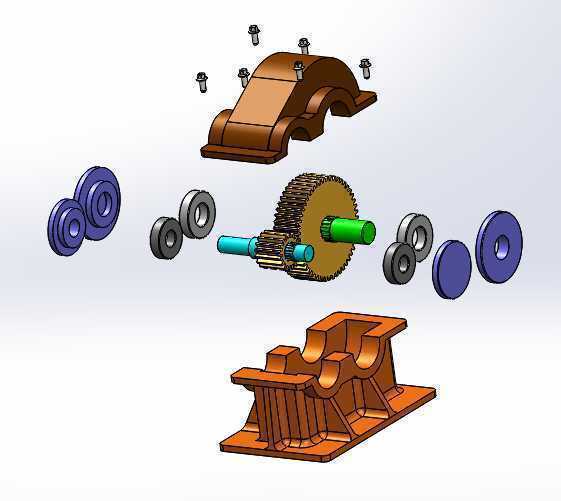

　　从结构设计逻辑来看，这套传动箱采用的是两级展开式圆柱齿轮布局，输入轴、中间轴、输出轴的轴线沿箱体长度方向平行排布，轴系零件的装配顺序清晰，各级齿轮的受力可以通过轴系直接传递到箱体的轴承座支撑筋上，整体受力路径短，支撑刚性表现稳定。设计过程中优先考虑了装配工艺性：箱盖与箱座采用剖分式结构，结合面设置在各轴的轴线所在平面，所有轴系组件都可以预先在箱座的轴承孔位置完成预装，再扣合箱盖完成整体装配，不需要在装配过程中反复调整轴系位置，大幅降低了现场装配的操作难度。箱体的轴承孔位置设计了加厚的支撑凸台，凸台外侧延伸出辐射状的加强筋，直接连接到箱体底部的安装法兰面，齿轮啮合产生的径向力可以通过加强筋快速分散到整个箱体结构上，避免轴承孔位置长期受交变载荷出现应力变形，影响齿轮的啮合精度。

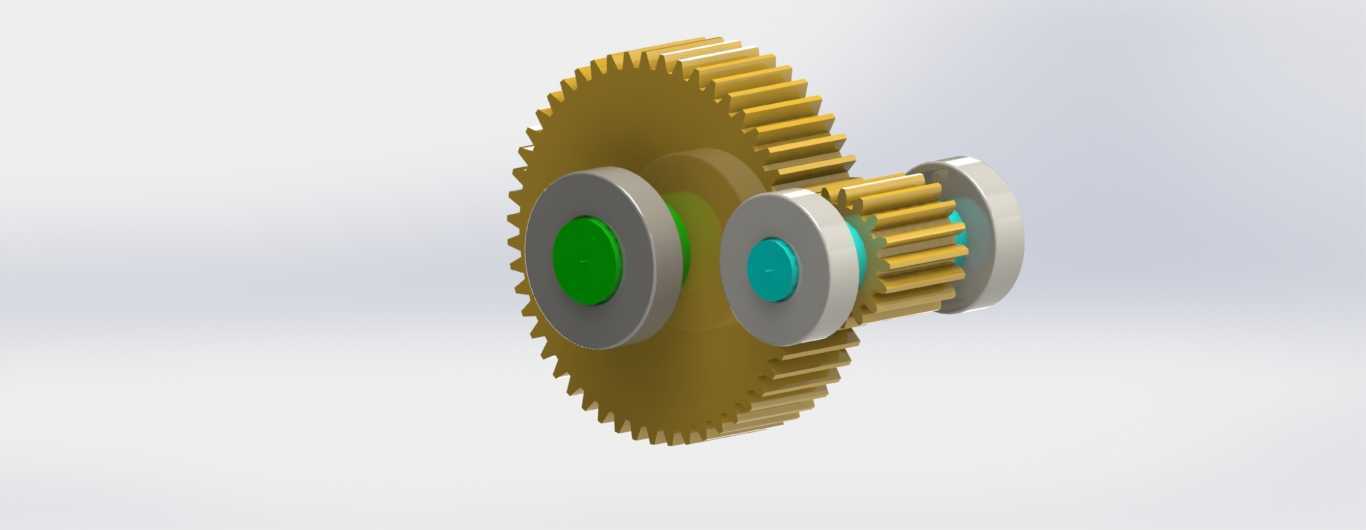

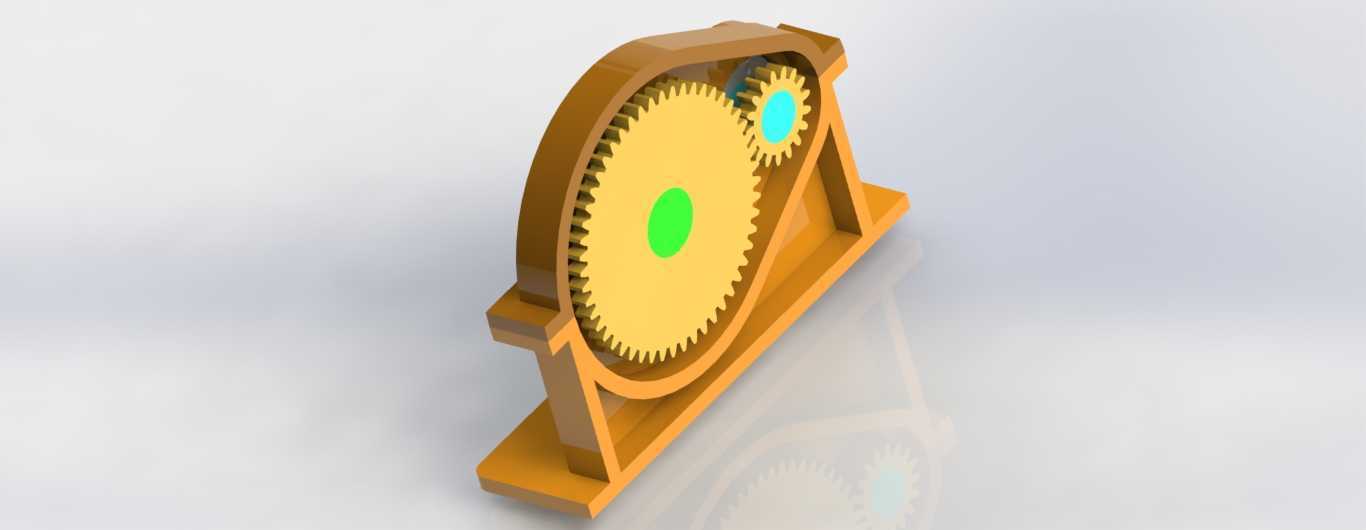

　　从功能特性上看，这套结构的高速级采用小直径斜齿圆柱齿轮与大直径从动轮啮合，斜齿结构的啮合重合度更高，传动过程中的冲击与噪音比直齿结构更低，适合输入转速较高的使用场景；低速级采用直齿圆柱齿轮副，因为低速级传递的扭矩更大，直齿结构的轴向力几乎为零，可以降低轴承的轴向载荷负担，延长轴承的使用寿命。每根轴的两端都配置了对应规格的深沟球轴承，轴承外侧设置了端盖与密封件，既可以限制轴系的轴向窜动，也能防止箱体内部的润滑油从轴承孔位置泄漏，同时阻挡外界杂质进入轴承滚道。箱体顶部的箱盖设计了观察窗与透气帽安装位，日常维护时可以直接通过观察窗查看内部齿轮的啮合与润滑情况，透气帽则可以平衡箱体内部因为齿轮运转发热产生的内外压差，避免压差过大导致密封件失效漏油。箱体底部设置了油池，齿轮运转时可以通过轮齿带起润滑油，飞溅到各个啮合点与轴承位置实现润滑，不需要额外配置复杂的强制润滑系统，结构简单可靠，维护成本低。

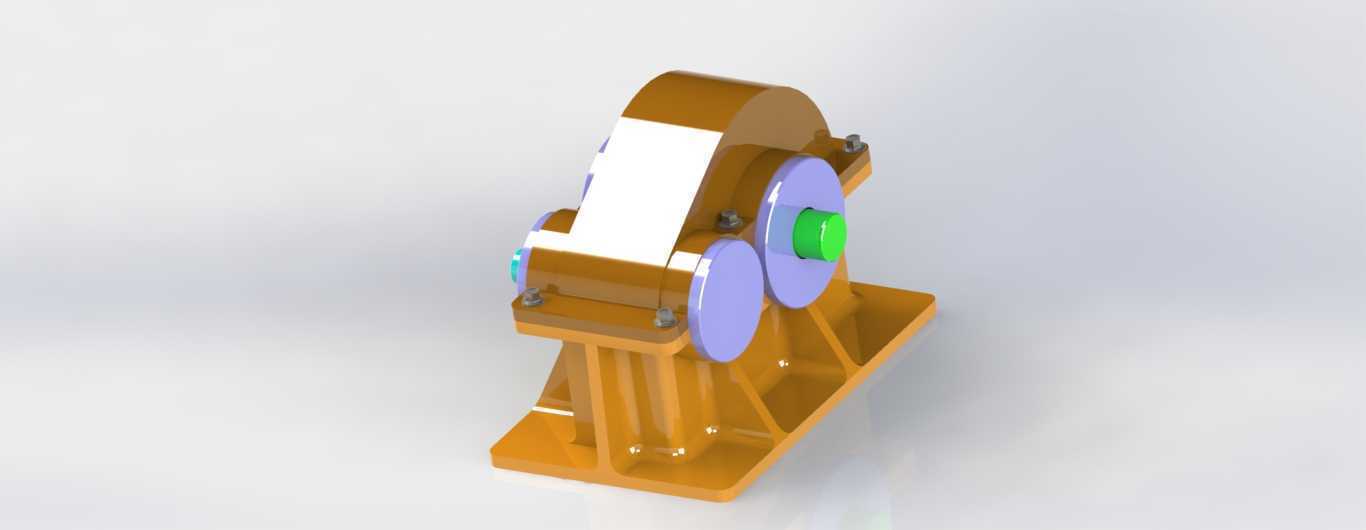

　　关于安装边界与外形尺寸的适配，这套齿轮箱的底部安装法兰采用整体式铸造成型，法兰面上预留了四个对称布置的安装螺栓孔，孔位的中心距按照常规通用减速箱的安装尺寸标准设计，可以直接适配多数现有设备的安装基座，不需要额外制作过渡安装板。箱体的输入轴与输出轴都从箱体的两侧端面伸出，轴端的直径、键槽尺寸都按照对应传递扭矩的标准系列设计，可以直接通过联轴器、带轮或者链轮与原动机、工作端连接，不需要额外加工轴头。整体外形的轮廓没有突出的尖锐结构，箱盖的圆弧过渡设计既提升了箱体的刚性，也避免了安装过程中出现磕碰划伤的问题。在实际选型适配时，需要注意输入轴的转向与齿轮啮合的旋向匹配，避免斜齿轮产生的轴向力与轴承的限位方向冲突，同时要保证安装基座的平面度符合要求，避免箱体安装后出现变形，导致轴承孔不同心，加剧齿轮与轴承的磨损。日常使用过程中，只需要定期检查油池的润滑油液位，更换老化的密封件，就能保证传动箱长期稳定运行，这类结构的设计冗余度充足，在额定载荷范围内的使用寿命普遍能达到上万小时，是中小功率传动场景里可靠性极高的传动部件结构。
