角型定位钻孔夹具结构设计

项目分类:工装 发布时间:2022-01-29 ID:522499
  • 角型定位钻孔夹具结构设计
  • 角型定位钻孔夹具结构设计
  • 角型定位钻孔夹具结构设计

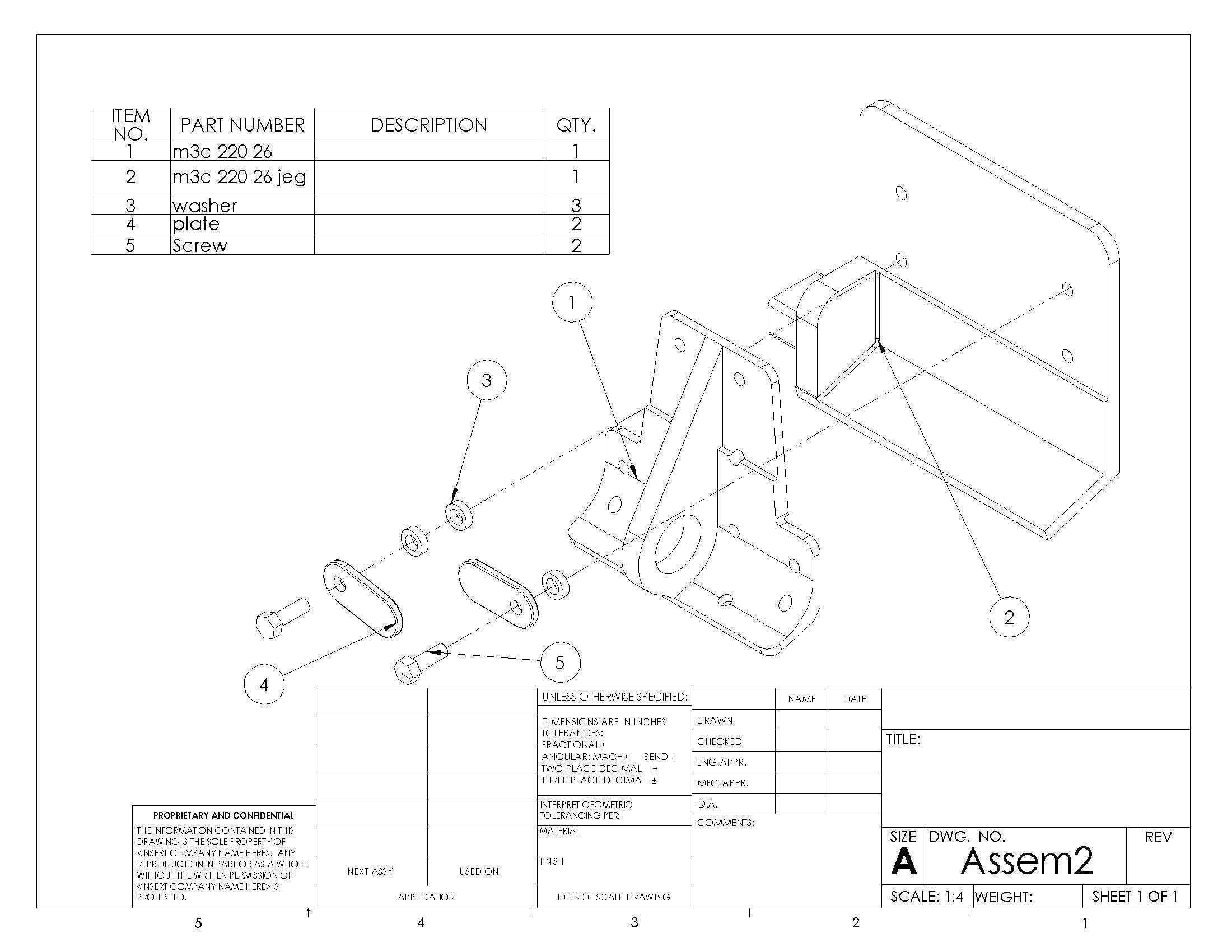

  在中小批量板类、角型连接件的钻孔加工场景里,这类角型结构的钻孔夹具是车间钻床工位的常用工装,主要用来替代人工划线找正的工序,解决异形弯折件钻孔时定位不准、装夹效率低的问题。日常加工中,很多L型弯折的钣金件、小型焊接结构件需要在垂直的两个安装面上加工定位孔,自由装夹时很容易出现孔位偏斜、两个面的孔位同轴度或者位置度超差的问题,这个夹具的结构就是针对这类加工需求设计的。从结构上看,它采用一体化的直角弯折基体作为承载主体,垂直立板和水平底板的垂直度直接决定了装夹后工件的基准精度,基体上预留的安装孔可以直接固定在钻床工作台面上,避免加工过程中夹具移位。设计时首先考虑的是定位基准的重合度,直接以工件的两个互相垂直的贴合面作为定位面,

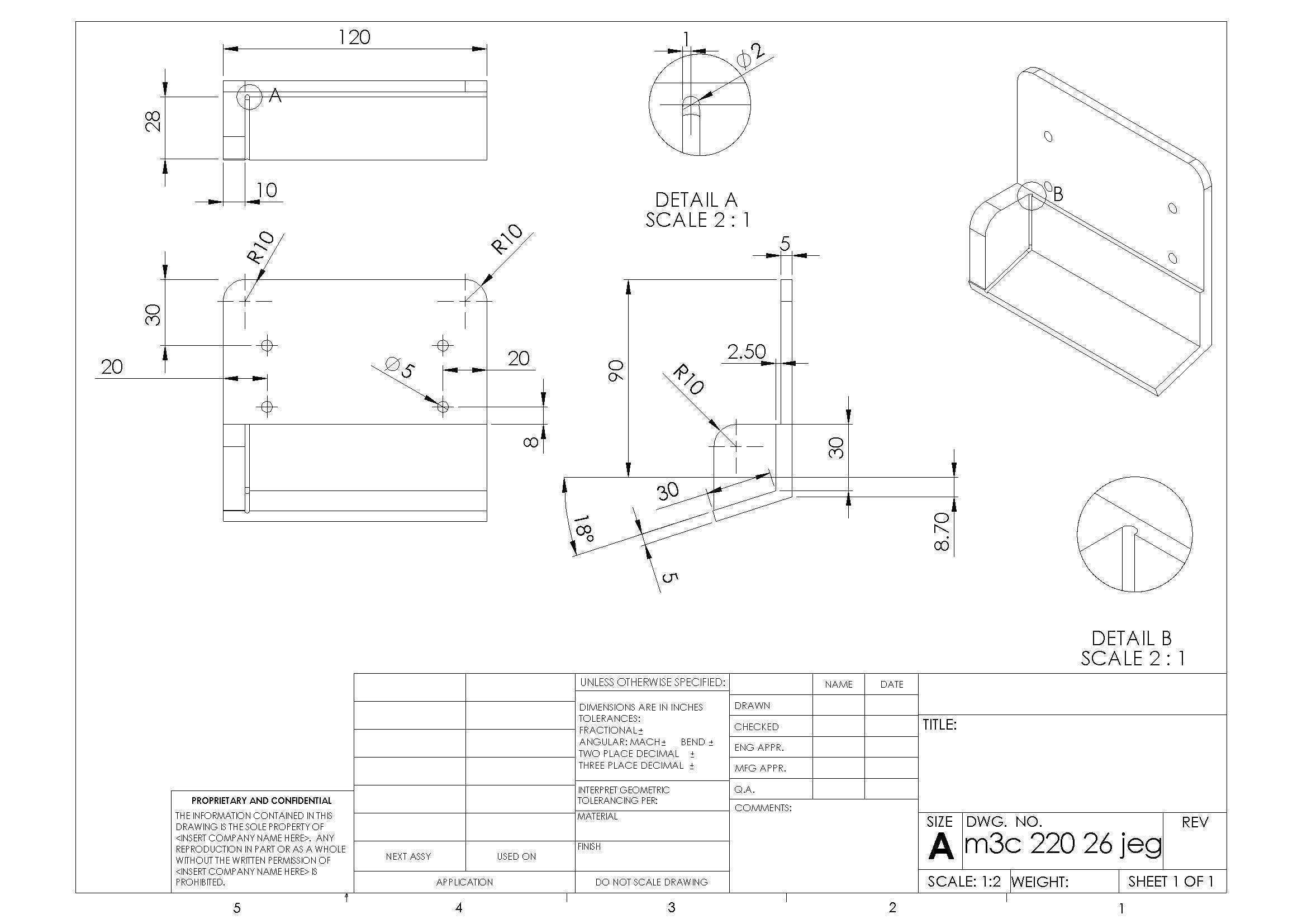

  省去了额外的定位元件带来的累积误差,工件装夹时只需要将两个弯折面贴紧夹具的对应基面,就能快速完成定位,不需要反复打表找正。从尺寸边界来看,夹具整体水平方向的最大长度为120mm,立板方向的总高度为90mm,水平底板的前端伸出长度为30mm,这个尺寸范围适配绝大多数钻床工作台的T型槽安装间距,不需要额外加装过渡垫板就能完成固定。夹具上的钻套位置经过尺寸链核算,水平面上距离侧边20mm、距离弯折根部8mm的位置设置了直径5mm的钻套导向孔,立板上距离顶端28mm、距离侧边10mm的位置设置了对应的导向孔,所有R10的过渡圆角都是为了避免工件装夹时和夹具棱边发生干涉,尤其是工件弯折处的R角位置,夹具对应位置做了让位处理,

  不会出现工件贴不实的情况。细节设计上,两个局部放大的细节结构分别对应钻套安装位和基体弯折处的加强结构,2:1的放大比例清晰标注了钻套的配合公差和弯折处的壁厚,5mm的基体壁厚保证了装夹时的刚性,钻孔时不会因为切削力产生形变导致孔位偏移。立板上的两个长圆形安装孔可以适配不同规格的压紧螺栓,水平底板上的斜向18度让位槽是为了方便加工时排屑,避免铁屑堆积在定位面上影响工件的贴合精度。实际使用时,工人只需要将待加工的L型工件靠紧夹具的两个直角基面,用快速压板压紧后就可以直接进给钻孔,钻套的导向作用可以保证钻头的进给方向垂直于加工面,不会出现钻孔偏斜、钻头折断的问题,相比传统划线加工的方式,装夹找正的时间能缩短七成以上,

  孔位的位置度公差可以稳定控制在0.1mm以内,完全满足普通连接件的装配精度要求。这类夹具没有复杂的传动或者锁紧结构,整体加工难度低,普通铣床就能完成基体的加工,钻套采用标准件直接压装即可,维护成本很低,适合小型机加工车间的批量零件加工场景,针对不同尺寸的同类型工件,只需要调整钻套的位置和基体的边界尺寸就能快速改型,通用性拓展空间充足。
