工业起重设备用方形底座操纵控制杆

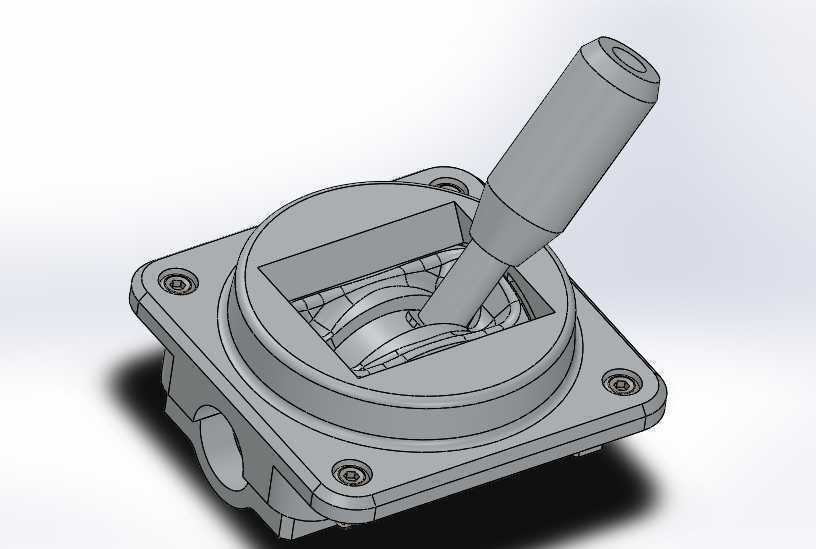

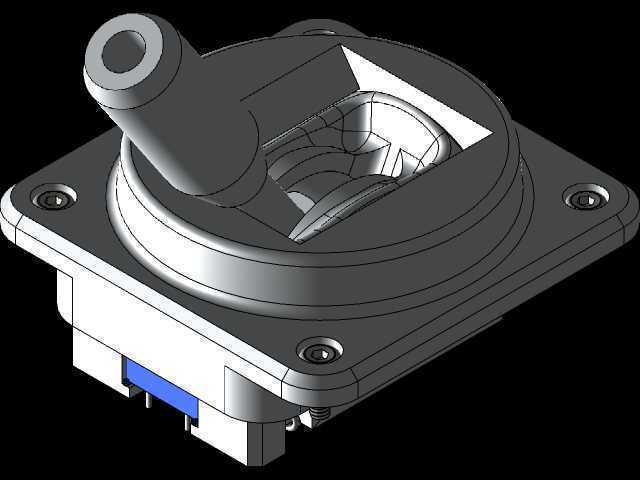

　　这款操纵杆主要应用于起重作业场景的操控端，是起重设备操作人员与设备动作执行端之间的核心交互部件，常见于桥式起重机、门式起重机、固定式起重作业工位的操作控制台，也可适配部分需要多方向动作切换的工业重型设备操控场景。在实际作业过程中，操作人员通过扳动杆体实现不同方向的动作指令输出，控制起重机构的起升、下降、横向走行、纵向走行等核心动作，杆体的摆动角度对应机构的运行速度档位，扳动角度越大对应执行机构的运行速度越高，复位状态下机构保持静止，整套操控逻辑符合一线起重作业人员的操作习惯，能降低长时间作业的操作疲劳感。从结构设计来看，底座采用方形法兰式安装结构，四个角位预留了沉头安装孔，安装时可直接通过螺栓固定在操作台的安装面板上，

　　沉头孔设计能保证螺栓头部完全沉入底座平面，不会突出表面剐蹭操作人员衣物或影响周边部件布置，底座与面板贴合面做了平面度公差控制，安装后不会出现翘曲、晃动问题，能保证长期扳动操作下的连接可靠性。底座内部设置了球形万向铰接结构，是实现杆体多方向摆动的核心承载部件，铰接副的配合间隙经过严格控制，既不会因间隙过大导致操作虚位、指令反馈滞后，也不会因间隙过小导致扳动阻力过大、操作卡滞，铰接位置预留了润滑脂填充通道，可在定期维护时补充润滑脂，降低铰接面的磨损，延长部件整体使用寿命。杆体采用上细下粗的锥度过渡设计，握持段做了圆弧收边处理，表面无尖锐棱角，操作人员握持时贴合手掌轮廓，长时间操作不会产生硌手的不适感，杆体顶端做了内凹的盲孔设计，

　　可根据使用需求加装防滑橡胶套或者功能按键，拓展更多操控功能。杆体与底座铰接位置设置了方形限位框，能限制杆体的最大摆动角度，避免过度扳动导致内部铰接结构或者信号触发部件损坏，限位框的边界尺寸对应各方向的最大动作行程，扳动到限位位置时会有清晰的触感反馈，操作人员无需目视观察就能感知到已达到最大操作行程，可将注意力完全放在吊装作业的重物状态上，提升作业安全性。从安装边界来看，方形底座的轮廓尺寸适配多数标准起重操作台的预留安装位，底座下方的腔体用于容纳信号触发模块或者机械传动连杆，安装时需要在操作台面板下方预留足够的下沉空间，避免腔体与操作台内部的线路、其他部件产生干涉，杆体直立状态下的总高度符合人体工程学操作范围，操作人员保持坐姿操作时，

　　手臂自然放置就能轻松握持杆体，无需抬臂或者弯腰操作。整套结构的受力路径经过优化，操作人员扳动杆体的作用力通过铰接结构均匀传递到底座法兰面，再通过安装螺栓分散到操作台面板上，长期承受交变扳动力的情况下，底座不会出现应力集中开裂的问题，铰接部位的受力面做了硬化处理，耐磨性能满足起重设备高频次操作的使用要求，在高粉尘、轻微油污的车间作业环境下，底座的密封结构能阻挡大部分杂质进入内部铰接腔，避免杂质磨损配合面导致操作手感下降。
