复古结构马提尼泵演示用三维结构

　　这款复古结构的马提尼泵，最初的设计定位是面向流体力学入门教学、老式泵结构认知的演示载体，在职业院校机械基础实训课堂、工业科普展馆的互动展项中都能找到适配的应用场景，区别于工业现场大流量输送的工业泵，它的核心用途是直观展示手动往复式泵的完整工作逻辑，让观察者无需拆解设备就能看清内部流体流动、构件联动的全过程。

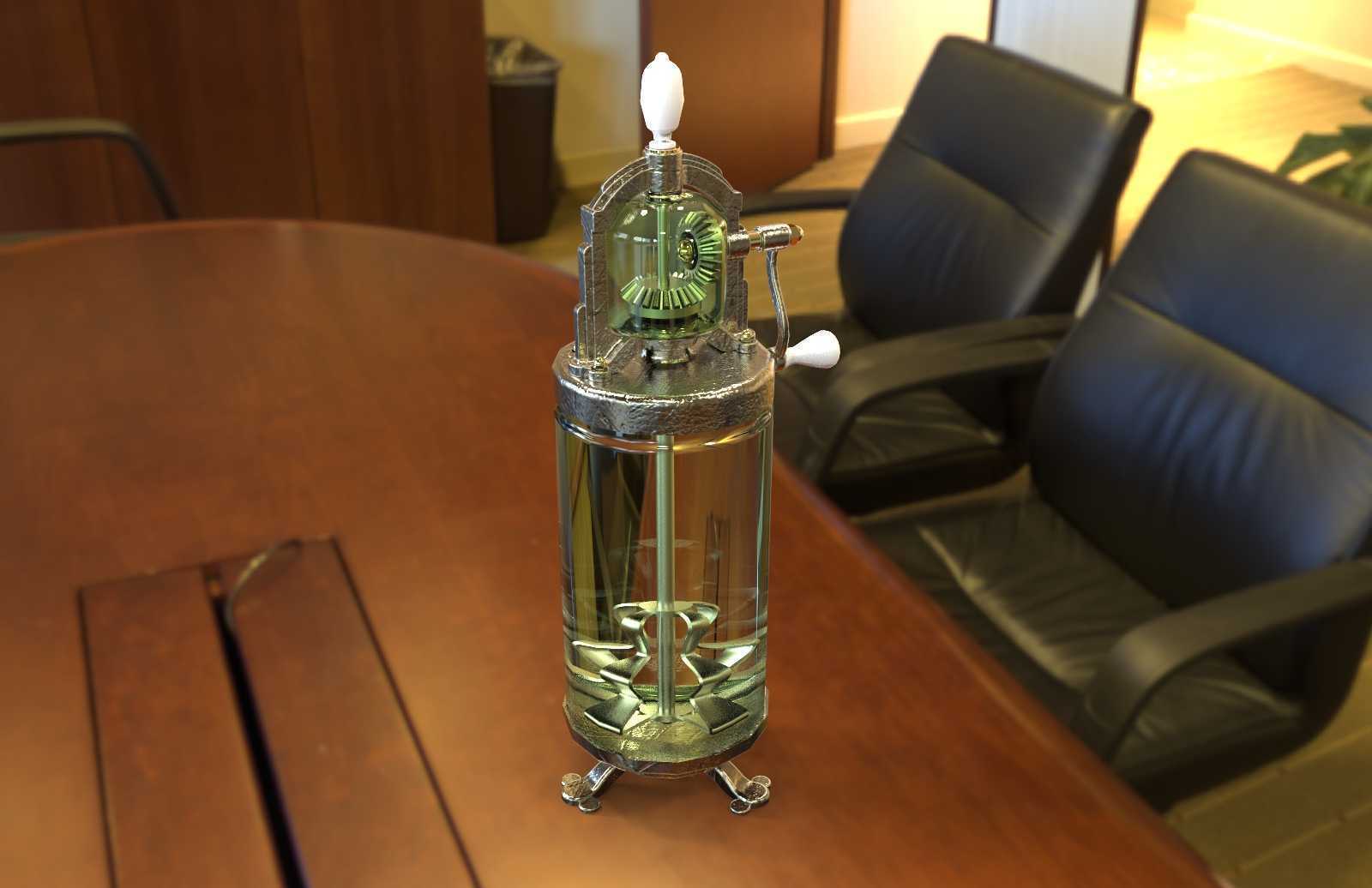

　　从功能特性来看，它采用手动驱动的结构逻辑，顶部的白色旋柄是驱动输入端，侧方的白色拨杆负责流道切换控制，泵体上部集成了齿轮传动的增速结构，摇动手柄时，传动齿轮组会带动内部的活塞构件做往复运动，完成腔体容积的周期性变化：当腔体容积扩张时，进液阀开启，储液筒内的液体被吸入泵腔，腔体容积压缩时，排液阀开启，液体顺着内部流道从出口端送出，整套阀组的启闭完全依靠腔体内外的压差驱动，没有额外的电控元件，纯机械结构的可靠性很高，也完全复刻了早期手动泵的工作原理。储液筒采用高透明的硬质材质制作，底部带有三个支脚支撑，支脚做了圆弧收边处理，放置在平整台面上时不会刮伤接触表面，整体放置的边界尺寸控制在直径120mm、总高320mm的范围内，不需要额外的安装固定结构，直接摆放在操作台面上就能使用，适配常规的教学演示台、展馆展柜的摆放空间，不会占用过多的展示区域。

　　设计过程中首先要解决的是内部结构的可视性问题，所以储液筒体全部采用透明材质建模，所有内部的传动齿轮、活塞杆、阀片、导流管都没有做遮挡处理，建模时特意将各运动构件的装配间隙控制在0.2-0.5mm的合理区间，既保证做运动仿真时不会出现构件干涉，也能还原真实装配的公差配合要求。上部的泵头金属部分做了复古的做旧质感处理，表面的纹理模拟了早期铸铜件的粗糙肌理，和透明筒体形成明显的材质对比，让观察者能快速区分固定结构件和运动构件。传动齿轮组采用直齿圆柱齿轮的设计，传动比设置为3:1，摇动手柄一圈就能让活塞完成三次往复运动，不需要太大的操作力度就能看到明显的流体输送效果，很适合互动演示的场景。底部的进液口延伸到储液筒的最低点位置，能保证筒体内的液体被最大限度抽吸，减少演示过程中的残余积液，导流管沿着筒体内壁布置，没有遮挡中心区域的活塞运动路径，从正面观察时能完整看到活塞上下运动的全过程。

　　在实际的教学应用中，这款模型可以配合运动仿真模块，直观展示容积式泵的工作原理，相比平面的原理图，三维实体结构能让初学者快速理解阀片启闭、流体流向、传动联动之间的逻辑关系，也能作为复古工业风的陈设摆件，放在工业设计展厅、机械主题的公共空间做装饰使用。建模时所有的配合面都按照实际机加工的工艺要求做了结构处理，比如泵头和筒体的连接位置做了密封槽的结构，模拟真实产品的密封圈安装位置，手柄的握持部分做了圆弧过渡，符合人体工学的握持角度，长时间操作也不会出现硌手的问题。支脚的三个支撑点呈120度均匀分布，重心落在筒体的中心轴线上，即使摇动手柄施加侧向的操作力，整体结构也不会出现倾翻的问题，稳定性满足日常演示操作的要求。
