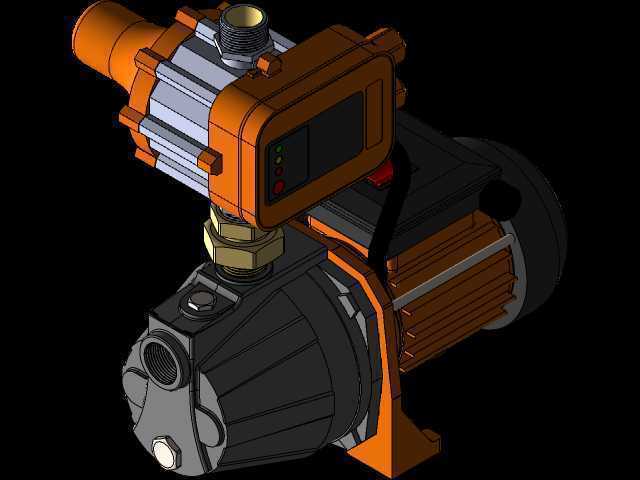

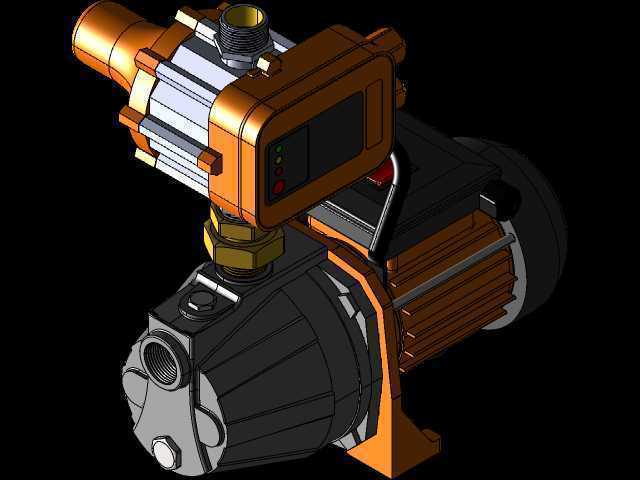

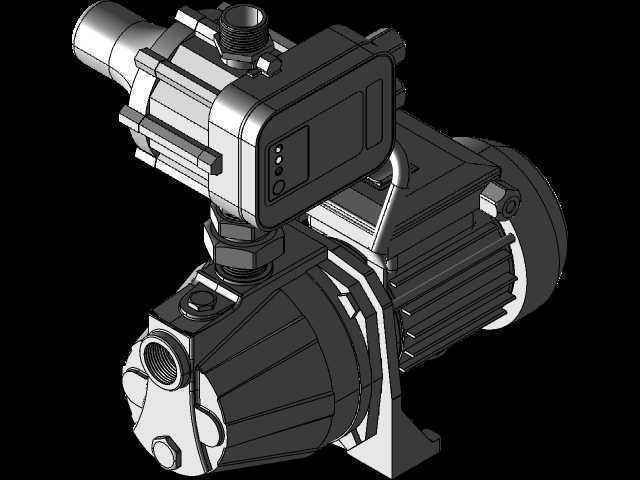

Truper19397型加压泵结构设计方案

　　在民用供水、小型工业流体增压、园林灌溉这类需要稳定流体压力输出的场景里，这类紧凑型加压泵的应用覆盖度非常高，不同于大型工业多级泵的冗余设计，这款泵的结构完全围绕小流量高扬程的民用与小型商用场景做适配，没有多余的结构累赘。从实际使用的角度看，这类泵的核心作用是弥补管路流体压力不足的问题，比如高层住户入户供水压力不足、小型喷淋系统远端压力不够、小型设备循环水路压力损失过大的场景，都能通过这类泵完成压力补偿，保证终端的流体输出压力稳定在可用区间。

　　从功能特性上看，这款泵采用的是单级叶轮增压结构，整体流道做了顺滑过渡处理，能减少流体在泵腔内部的涡流损失，提升增压效率；进出水口采用标准管螺纹接口，能直接对接市面常见的供水软管与硬管，不需要额外做转接件适配，安装门槛很低。泵体的密封结构采用了内置机械密封设计，相比传统填料密封，泄漏量更低，长时间运行也不需要频繁调整密封压盖，日常维护的工作量很小。泵体的外壳做了加厚处理，能承受管路带来的一定径向载荷，不会因为管路安装时的轻微别劲出现壳体开裂的问题。

　　在设计思路上，这款泵优先考虑的是安装适配性与运行稳定性，没有追求过高的性能参数，而是把常用工况下的运行可靠性放在第一位。叶轮的叶片采用后弯式设计，特性曲线平缓，在流量波动的工况下，出口压力的变化幅度很小，不会因为终端用水量突然变化出现压力骤升骤降的问题，能有效降低水锤效应对管路和泵体本身的冲击。泵的电机部分和泵腔采用同轴直连结构，取消了中间的联轴器传动环节，既缩小了整体的安装尺寸，也减少了传动环节的功率损失，整体传动效率能保持在较高水平。

　　从安装边界来看，这款泵的整体外形属于紧凑型设计，底座预留了四个标准安装孔位，孔位间距适配常见的小型泵安装支架，不需要额外打孔改造就能直接固定在墙面或者设备机架上；进出水口的中心高度做了统一设计，对接同规格管路的时候不需要调整管路高度，能减少安装时的管路弯折。整体的轴向尺寸控制得比较紧凑，在狭小的设备舱、管道井这类安装空间受限的场景里，也能顺利完成安装布置，不会出现空间不够无法放置的问题。泵体的顶部预留了排气螺塞，第一次启动前可以直接拧开排气螺塞排净泵腔内的空气，不需要额外在管路上加装排气阀，简化了安装后的调试步骤。

　　在实际选型适配的时候，需要注意这款泵的适用流体是常温清水或者物理性质和清水接近的流体，不能用来输送含有大颗粒杂质的污水或者腐蚀性流体，否则会造成叶轮磨损、密封件损坏，缩短泵的使用寿命。安装的时候要保证泵轴处于水平状态，不能垂直或者倾斜安装，否则会影响机械密封的贴合面压力，容易出现泄漏问题。进出水口的管路要做独立的支撑固定，不能让管路的重量全部压在泵体的接口上，长期受力会造成接口处开裂泄漏。日常运行的时候，要保证泵的进口处有足够的灌注压力，不能在进口负压过大的工况下长时间运行，否则会出现气蚀问题，造成叶轮损坏、运行噪音变大。

　　从结构建模的角度来看，这款泵的所有配合尺寸都按照实际加工公差做了预留，叶轮和泵腔之间的间隙控制在合理范围，既不会因为间隙过小出现运转摩擦，也不会因为间隙过大造成内部回流损失，影响增压效率。轴承位的尺寸配合采用基孔制过渡配合，能保证轴承内圈和轴、外圈和泵体轴承室的配合紧密，不会出现跑内圈或者跑外圈的问题。电机的散热筋结构做了优化，在保证外壳强度的前提下，增加了散热面积，长时间连续运行的时候，电机外壳的温度能控制在合理范围内，不会因为过热造成绝缘老化加速。
