卫生级奶油储运撬装带泵储罐设备

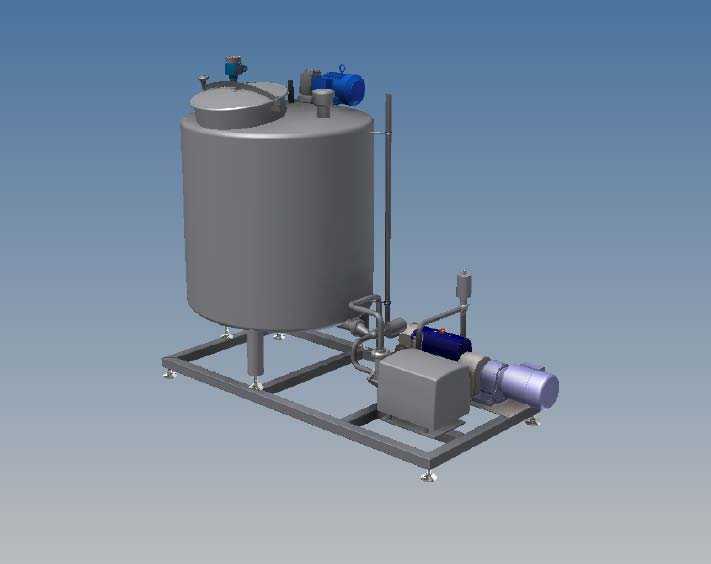

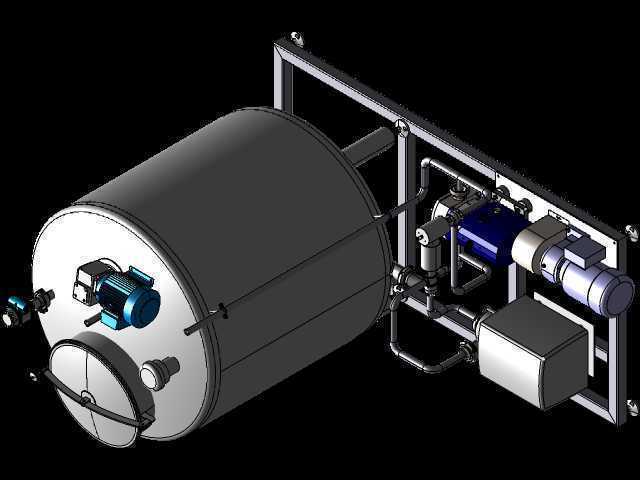

　　这套撬装集成的奶油储运处理单元，核心围绕乳制品生产环节的稀奶油暂存、转序输送需求设计，整体采用全不锈钢卫生级结构，所有与物料接触的表面均做镜面抛光处理，焊缝打磨平齐无死角，完全符合食品接触材料的卫生管控要求，适配烘焙原料加工、乳制品分装、冷饮生产等多个食品加工场景的物料中转需求。设备整体采用撬装式集成设计，所有罐体、泵组、管路、阀件、检测元件全部预装在统一的碳钢喷塑撬装底座上，底座预留可调式支撑脚杯，安装时无需额外做复杂的设备基础，仅需找平后对接物料进出口、供电线路即可投入使用，大幅缩短现场安装调试的周期，也方便后续根据产线调整需求整体移位，适配多批次小批量的柔性生产布局。罐体额定有效容积为500升，筒体采用立式圆柱形结构，

　　顶部采用椭圆封头设计，顶部开设人孔方便检修人员进入罐内做清洁与维护，人孔采用快开式卫生级锁紧结构，密封件采用食品级硅橡胶材质，耐温耐清洗腐蚀。罐顶集成的电容液位探头可实时反馈罐内物料存量，信号可直接对接产线中控系统，实现低液位补料、高液位停料的自动联锁控制，避免人工值守的液位判断误差。罐顶同时设置CIP喷雾球，与外接的CIP清洗管路连通后，可实现360度无死角的罐内自清洗，无需人工开盖擦洗，满足食品生产批次切换时的清洁消毒要求，罐顶还预留通风口与物料入口，通风口配置卫生级呼吸阀，平衡罐内压力同时避免外界杂质进入罐内污染物料。罐内配置偏置安装的低速叶轮搅拌器，搅拌转速适配奶油类高粘度物料的混合需求，

　　避免物料长时间静置出现脂肪上浮分层的问题，偏置的安装位置可消除搅拌中心涡流，让罐内物料整体流动更均匀，不会出现搅拌死角。物料出口设置在罐体侧下方，采用滑靴式出口结构直接对接PD输送泵，这种出口设计可最大限度减少罐内物料残留，避免排料时出现积料死角，输送泵采用卫生级转子泵结构，适配奶油类粘稠物料的平稳输送，不会对物料的脂肪球结构造成过度剪切破坏，保证奶油原料的品质稳定。整套撬装单元还集成了CIP扫舱泵，接入CIP清洗回路时，扫舱泵可将管路内、泵腔内的清洗残液完全排空，避免清洗液残留影响下一批次物料的品质，所有管路连接均采用卫生级快装卡盘结构，拆卸清洗方便，管路排布沿撬座边缘规整布置，预留足够的操作空间方便日常点检与阀件操作。

　　从安装边界来看，整套撬装设备的占地面积控制在1.8米长、1.2米宽的范围内，整体高度不超过2.2米，可直接适配大部分食品车间的常规层高与通道宽度，撬座上的泵组与罐体之间设置减震垫，减少泵组运行时的振动传递到罐体，避免物料出现不必要的晃动，同时所有电气元件均采用防水防尘设计，适配车间清洗时的潮湿环境。在实际产线应用中，这套设备既可以作为前端原料接收的暂存单元，将来料卸入罐内暂存后按需输送到下游配料、均质工序，也可以作为成品缓存单元，承接前道工序处理完成的奶油成品，暂存后输送到灌装设备，整套集成化的设计省去了用户现场自行配管、选型、组装的工作量，所有部件的匹配性在设计阶段就已经完成验证，避免了零散采购部件出现的参数不匹配、安装干涉等问题。设计过程中针对奶油物料的特性做了多处适配优化，比如搅拌桨的叶型采用大倾角宽叶片设计，低转速下即可推动高粘度物料整体循环，不会对奶油造成过度打发；输送泵的转子间隙采用食品级精度控制，输送过程平稳无脉动，保证下游灌装工序的计量精度；所有密封点均采用无卫生死角的设计，避免物料残留滋生微生物，满足食品生产的严苛卫生要求。
