工业防护筛分用金属网结构设计

　　在散料处理、设备防护、流体过滤等多个工业场景里，金属网都是应用频次极高的基础构件，不同工况对其网孔规格、丝径参数、边框结构的要求差异极大，做三维结构设计时不能只做示意性的网格排布，必须结合实际安装边界和受力工况做细节校核。这类金属网常被用在物料筛分环节，比如砂石分级、粮食清选、工业粉料筛分的设备中，网面需要持续承受散料的冲击、摩擦，部分湿料筛分场景还要考虑耐锈蚀、防堵孔的结构设计，网丝的排布角度、节点固定方式都会直接影响筛分效率和使用寿命。还有一类应用是设备安全防护，比如旋转设备的防护罩、通风口的防护网、高空作业平台的踏面网，这类场景下金属网的边框固定结构、整体抗冲击载荷能力是设计核心，要避免网面受外力冲击后出现丝径断裂、

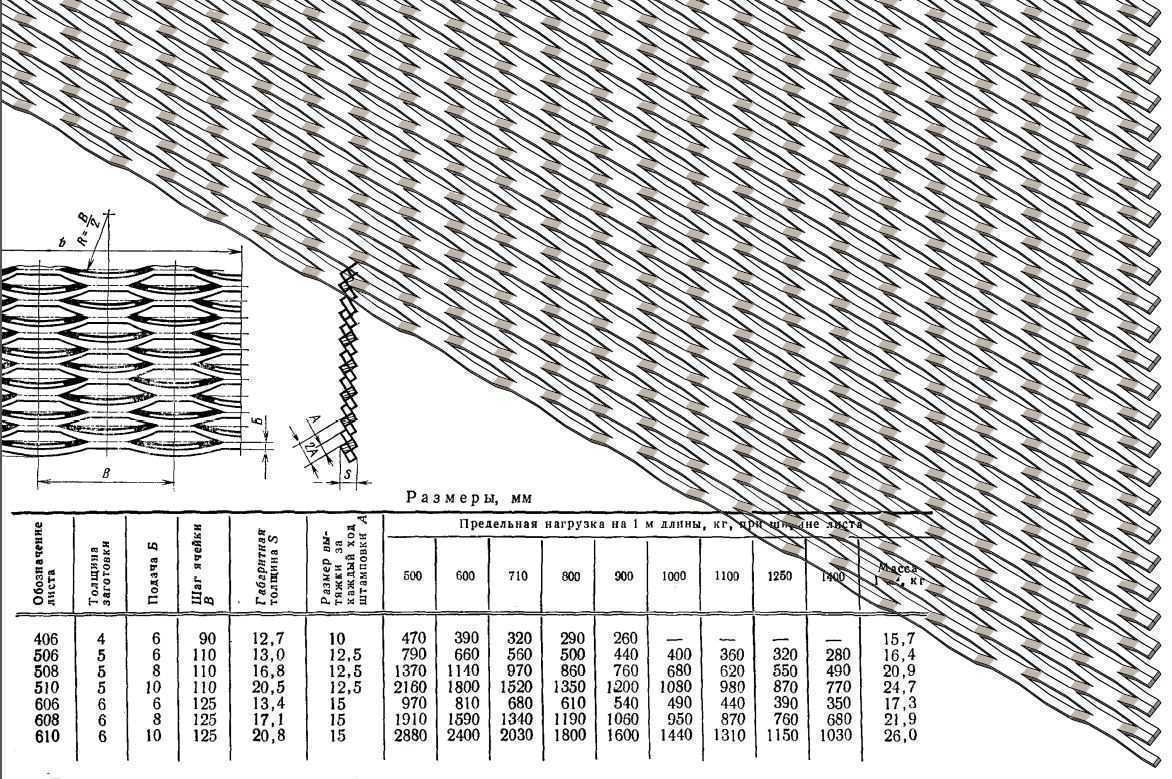

　　边框脱开的问题，同时还要兼顾通风、透波、可视的需求，不能因为加装防护网影响设备的正常运维和观测。做这款金属网的结构设计时，首先要明确安装边界的尺寸约束，根据预留的安装槽位确定网面的整体长宽尺寸，边框的厚度要匹配安装压条的槽深，避免安装后出现凸起或者间隙过大的问题。网丝的选型要结合工况载荷确定，筛分用的金属网如果处理大粒径硬质物料，要选用较粗的金属丝，网孔尺寸根据筛分粒径的要求做等距排布，节点位置采用压接或者焊接固定的结构，避免散料长期冲刷导致网孔移位、孔径偏差。如果是流体过滤用的金属网，还要考虑网面的通流面积，在保证过滤精度的前提下尽量提升开孔率，降低流体通过时的阻力，同时网面要做加强筋设计，避免流体压力差导致网面变形破损。

　　设计过程中要注意网面的张紧结构，大尺寸的金属网如果没有足够的张紧力，安装后会出现网面下垂、晃动的问题，筛分作业时会导致物料在网面堆积，筛分精度下降，防护场景下下垂的网面也容易被外物触碰破损，所以边框位置要设计张紧压条的安装位，安装时可以通过压条调整网面的张紧度，保证网面平整。另外还要考虑安装后的维护便利性，金属网属于易损件，尤其是筛分、过滤场景下的网面，长期使用后会出现磨损、堵孔的问题，所以固定结构要采用快拆式的压接设计，不需要焊接或者大量螺栓固定，运维人员可以快速更换损坏的网片，减少设备停机时间。针对不同的腐蚀工况，网丝和边框的材质选型也要匹配，比如化工物料筛分场景要选用耐酸碱的合金材质，户外防护场景要做镀锌或者喷塑的表面处理，

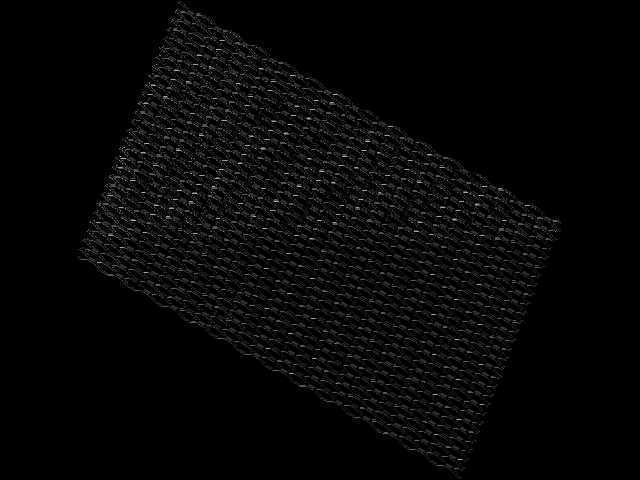

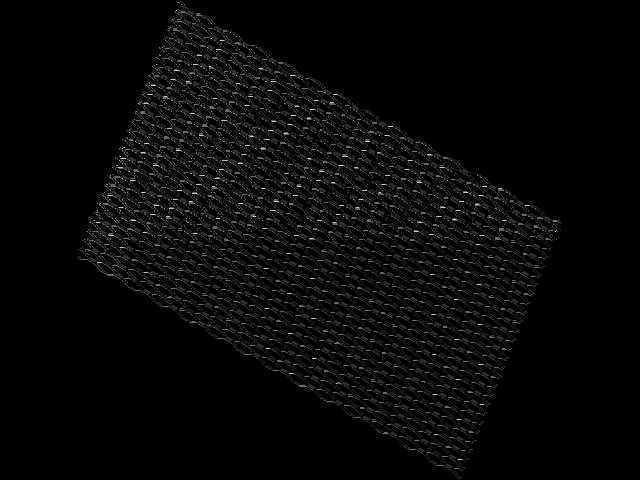

　　提升构件的耐候性。外形尺寸设计上，要严格匹配配套设备的安装接口，边框的安装孔位要和设备上的固定孔一一对应，孔位公差控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题。网面的平整度也要做公差约束，大尺寸网面的平面度误差不能超过安装间隙的允许值，否则安装后会出现局部压不紧、漏料的问题。从建模的角度来说，做这类金属网结构不能用简单的纹理贴图代替实体结构，要把网丝的交叉结构、边框的压接结构、安装孔位都做实体建模，方便后续做装配干涉检查、有限元受力分析，也能直接导出工程图指导生产加工，网丝的排布要做阵列参数化设计，调整网孔尺寸、丝径参数时可以直接修改阵列参数，不需要重新绘制整个网面，提升设计迭代的效率。在实际选型应用时，设计人员可以根据具体的工况载荷，调整网丝直径、网孔尺寸、边框厚度这些核心参数，让构件既能满足使用强度要求，又不会因为过度设计造成材料浪费。比如轻载的通风防护场景，可以选用较细的网丝，做大开孔率的网面，降低材料成本和通风阻力；重载的矿石筛分场景，就要加粗网丝，增加边框的加强筋结构，提升整体抗冲击能力，还要在网面下方加设支撑横梁，避免大尺寸网面受物料冲击后出现塌陷变形。
