自锁式尼龙扎带工业捆扎紧固结构

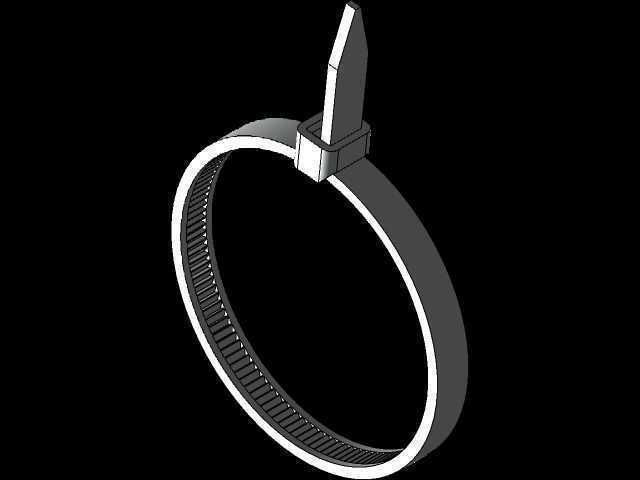

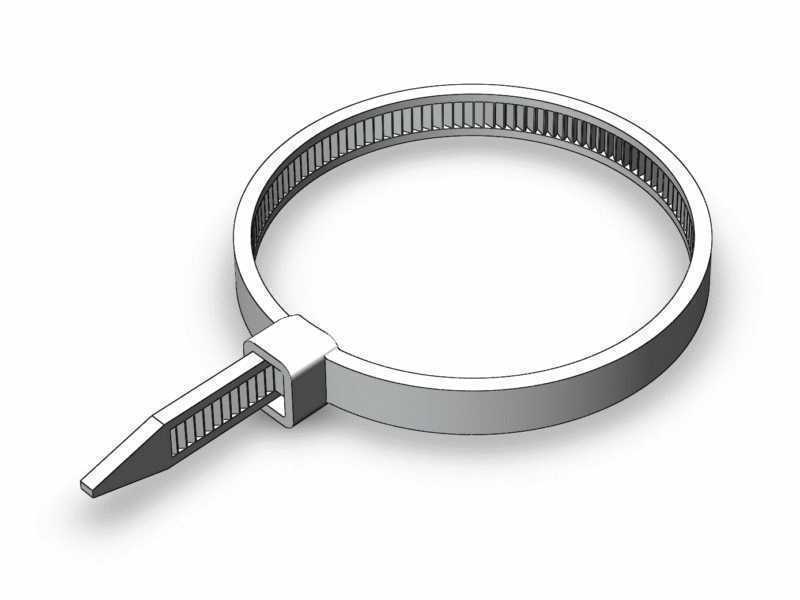

　　日常做设备线束排布、机柜走线整理、轻型零部件临时捆扎固定时，自锁式尼龙扎带是绕不开的基础辅件，这次建模的这款扎带，完全贴合工业现场实际使用的常规规格做结构还原，没有做夸张的异形改动，所有结构细节都对应实际量产产品的功能逻辑。先从实际使用场景说起，这类扎带的适用范围覆盖了电气柜内二次线捆束、自动化设备气动管路沿程固定、户外轻型标识牌绑扎、家电内部走线整理、物流周转箱货物临时捆扎等多个场景，不同场景下对扎带的受力要求、耐候要求有差异，但核心的自锁捆扎功能是共通的，建模时首先把核心的锁止结构做了精准还原：扎带头部的锁止腔体内，做了带止退齿的弹性卡扣，带身一侧排布连续的单向斜齿，当带身穿过锁止腔体时，斜齿与卡扣齿形啮合，只能单向收紧无法反向松脱，这个结构的齿形角度做了反复校准，实际使用中既保证收紧时的顺畅度，又能在额定捆扎力下不出现滑齿脱开的问题。

　　设计思路上，首先考虑的是实际安装的操作便利性，扎带尾部做了渐进式的收窄导头，不管是徒手穿带还是在狭小空间用尖嘴钳辅助送带，都能快速对准锁止孔，不会出现带头卡滞的问题；带身的截面做了微圆弧过渡，没有尖锐棱角，一方面避免捆扎带绝缘层的线束时割破线皮，另一方面也减少捆扎后应力集中导致的带身断裂风险。锁止头部的外形做了圆角处理，没有突出的锐边，在机柜内布线时不会刮伤操作人员的手部，也不会剐蹭相邻的线缆外层。

　　关于尺寸与安装边界，这款常规款扎带的最大捆扎直径对应实际常用的50mm规格，带身宽度为4.8mm，属于工业场景里通用性最强的中型扎带规格，锁止头部的外形尺寸为长12mm、宽6mm、厚5mm，在做布线排布的三维布局时，需要预留至少15mm的穿带操作空间，避免扎带头部与相邻的线槽、电气元件、结构件发生干涉；带身收紧后，多余的尾段可以齐根剪断，实际安装后突出锁头的尾段长度建议预留3-5mm，防止受振动影响出现齿形脱开的问题。

　　从结构强度的设计逻辑来看，带身的齿形深度做了合理控制，既保证足够的锁止咬合力，又不会因为齿槽过深削弱带身的整体抗拉强度，尼龙材质本身的韧性特点在结构上也做了匹配，带身的厚度均匀，注塑成型时不会出现缩痕、缺料的缺陷，对应实际量产时的成型工艺要求。另外锁止腔体的内部空间做了微小的间隙设计，允许带身在低温环境下出现轻微收缩变形时，依然能保证锁止卡扣与带身齿形的可靠啮合，不会因为温度变化出现松脱。

　　在实际设备设计选型时，这类扎带的固定方式除了常规的环形捆扎，还可以配合扎带固定座使用，建模时也预留了对应的适配性，扎带带身的宽度尺寸与市面上通用的马鞍型扎带座、粘式扎带座的卡槽尺寸完全匹配，做三维布线设计时，可以直接搭配固定座组件完成线束沿安装板、型材表面的固定排布。需要注意的是，这类尼龙扎带属于一次性紧固辅件，拆卸时需要剪断带身，所以在需要经常拆装维护的管路、线束位置，不适合选用这类结构，建模时也特意还原了这个结构特性，锁止结构没有设计可反复解锁的卡扣，完全对应常规工业级自锁扎带的实际结构。

　　另外在做整机三维装配时，扎带的捆扎张紧度不需要做过度的模拟，只要保证带身环绕捆扎对象后，带身与被捆扎件表面贴合，没有明显的松弛间隙即可，因为实际安装时的张紧力受操作人员操作影响较大，建模时只要还原结构外形与安装位置关系，就能满足布线设计、物料统计的需求。这款扎带的结构细节还包括带身与锁头的连接过渡位置做了加强圆弧，避免在收紧扎带时，连接位置因为应力集中出现断裂，这个细节是很多简易模型容易忽略的点，实际使用中这个位置是受力集中区，过渡圆角的存在能大幅提升扎带的实际抗拉能力。
