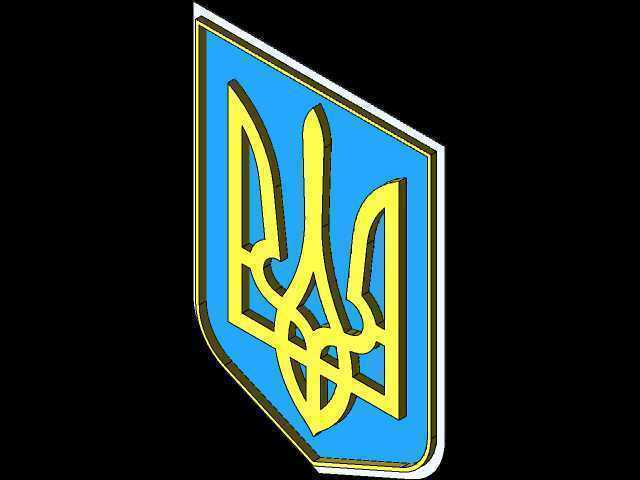

三叉戟造型徽章结构三维设计

　　本次完成的三叉戟造型徽章结构，在前期建模阶段首先锚定了标识类装饰构件的实际使用场景，这类构件常应用于公共标识牌、主题装饰立面、纪念性装置的表层嵌装部件，也可作为文创类金属摆件的主体结构，不同应用场景下的安装边界存在明显差异，建模时需要兼顾不同场景的适配性。从结构功能来看，该造型主体为对称式三叉戟纹样，外围搭配盾形外框，整体结构无活动部件，属于一体式成型的装饰类结构件，不需要考虑传动、承重类的力学载荷，核心设计要点集中在造型还原度、曲面顺滑度以及安装配合面的平整度上。设计思路上首先确定整体对称基准，以中轴为定位基准拆分左右两侧的戟翼结构，中间戟尖部分做收尖处理，戟身与两侧翼部的连接过渡区域做圆弧导角处理，

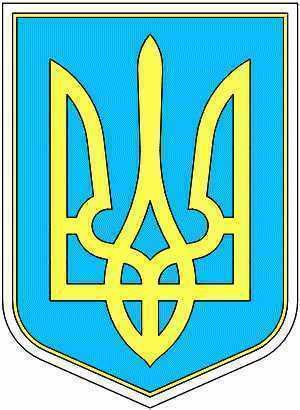

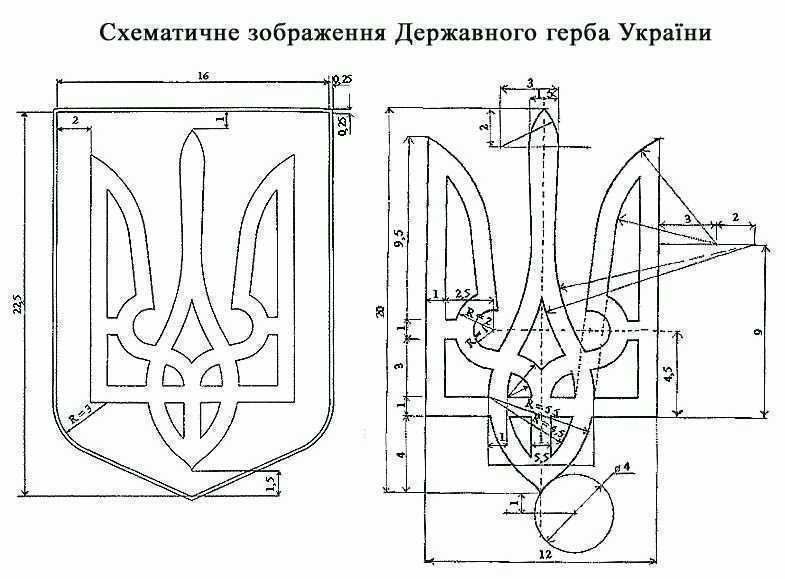

　　避免尖锐棱角带来的加工应力集中，同时也能提升视觉上的流畅感。外框的盾形轮廓采用上下非对称设计，上部为平直边，下部做收尖的圆弧过渡，边框宽度保持均匀一致，内部纹样与外框之间预留均匀的蓝色填充区域，对应实际生产中的珐琅填色、烤漆或者亚克力嵌装的空间，预留的填充槽深度根据不同加工工艺可做调整，若采用金属冲压工艺，槽深控制在0.3-0.5mm即可满足填漆附着要求，若采用亚克力嵌装，则需要根据板材厚度调整槽深至1.5-2mm，保证嵌装后表面齐平。外形尺寸方面，建模时以常规桌面摆件尺寸为基准做参数化设计，整体高度控制在120mm，宽度控制在100mm，整体厚度根据应用场景可做参数调整，作为墙面嵌装标识时厚度可设置为3mm，

　　作为桌面摆件时厚度可增加至15mm，背部预留安装柱或者背胶粘贴平面，安装边界需要注意外轮廓的最小包络尺寸，在批量排版加工时，相邻构件之间预留2mm的加工余量即可满足激光切割、冲压等工艺的排版要求。建模过程中所有曲面均做G1连续处理，避免出现曲面褶皱、棱角突兀的问题，纹样的线条粗细保持均匀，戟身最窄处宽度不小于3mm，保证加工时不会出现结构断裂、填充料溢出的问题，外框与内部纹样的连接位置做加厚处理，提升整体结构的结构强度，即使采用薄板材加工也不会出现弯折变形的问题。针对不同的加工场景，该模型可直接导出对应格式适配数控雕刻、金属3D打印、注塑开模等不同加工方式，参数化的尺寸设计可根据实际安装位置的尺寸需求做等比例缩放，

　　不会出现造型变形的问题。在细节处理上，戟尖的收尖位置做0.2mm的小圆角处理，避免过于尖锐造成使用过程中的划伤风险，同时也能提升电镀、喷漆等表面处理工艺的良率，避免尖端位置出现漆层堆积、电镀结瘤的问题。背部安装面做全平面处理，不需要额外做加强筋结构，当整体尺寸放大至500mm以上作为大型户外标识使用时，可在背部增加网格状加强筋，提升大尺寸结构的抗风载、抗形变能力，加强筋的厚度控制为主材厚度的0.8倍，高度不超过10mm，避免影响背部的安装贴合度。整体结构的设计完全围绕标识类构件的实际生产、安装、使用需求展开，没有冗余的结构设计，所有造型细节都兼顾了视觉效果与加工可行性，对称式的结构设计也降低了加工过程中的定位难度，可有效提升批量生产时的加工效率。
