拖拉机半轴与轮毂车轮总成结构

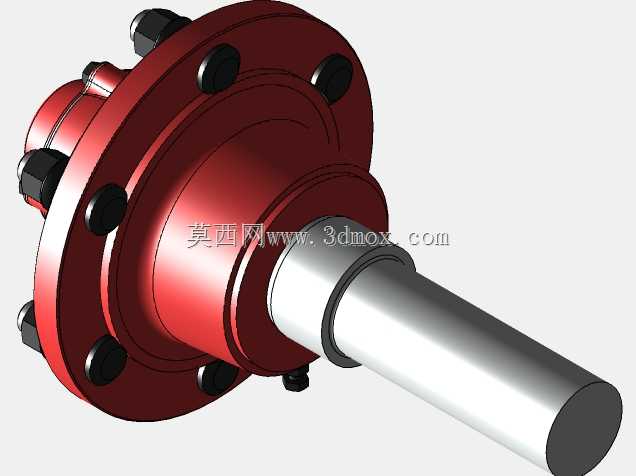

农业作业场景中，行走系统的承载与传动可靠性直接决定整机作业效率，这套半轴与轮毂车轮的匹配结构，是针对中小马力旱地作业拖拉机开发的行走端核心部件。从安装边界来看，轮毂适配的轮辋规格为9.00x15.3，匹配同规格农用低压轮胎，轮辋安装面的螺栓孔位按照标准节圆分布，可与市面同规格农用轮辋直接适配，无需额外改制连接法兰。半轴采用变截面设计，靠近差速器端的花键段按照标准模数加工，可与差速器侧的半轴齿轮精准啮合，传递发动机经变速系统输出的扭矩，靠近轮毂端的轴肩做了圆角过渡处理，避免应力集中导致的轴体断裂，这一设计细节是针对农田作业时频繁的冲击载荷做的优化，毕竟田间作业时遇到田埂、硬土块的瞬间冲击载荷远高于公路运输工况。轮毂与半轴的连接采用锥面配合加锁紧螺母的结构，锥面的自锁特性可以保证大扭矩传递时不会出现连接松动，同时轮毂内部预留了轴承安装位，两个圆锥滚子轴承背对背安装，可同时承受径向载荷与作业时产生的轴向冲击力，轴承位的公差按照过渡配合选取，既保证轴承内圈与轴体的紧密贴合，又方便后期维护时的拆卸更换。设计过程中优先考虑了农田作业的复杂工况，半轴的材料选用调质合金钢，表面做了淬火处理提升耐磨性能，轮毂采用球墨铸铁铸造，在保证结构强度的同时降低整体重量，减少行走系统的非簧载质量，提升整机行驶的平顺性。车轮轮辐的通风孔按照均匀分布设计，既可以降低轮毂内部的工作温度，避免轴承长期高温工作导致润滑脂失效，又能在泥泞地块作业时甩出附着的泥土，减少行走系统的附着重量损耗。整套结构的安装尺寸经过反复校核，半轴伸出桥壳的长度、轮毂与桥壳端盖的间隙都控制在合理范围，既不会出现运动干涉，也不会因为间隙过大导致泥沙进入轴承腔，密封结构采用双唇口油封，可有效阻挡田间的泥水、灰尘进入轴承内部，延长部件的维护周期。在实际作业中，这套结构可满足犁耕、旋耕、运输等多种作业工况的承载需求，单轮承载能力匹配整机重量与额定拖拽载荷，不会出现过载变形的问题，轮距调整时也可通过更换不同厚度的调整垫片实现轮距的小幅调整，适配不同垄距的作业需求。
