分形结构通讯天线三维设计作品

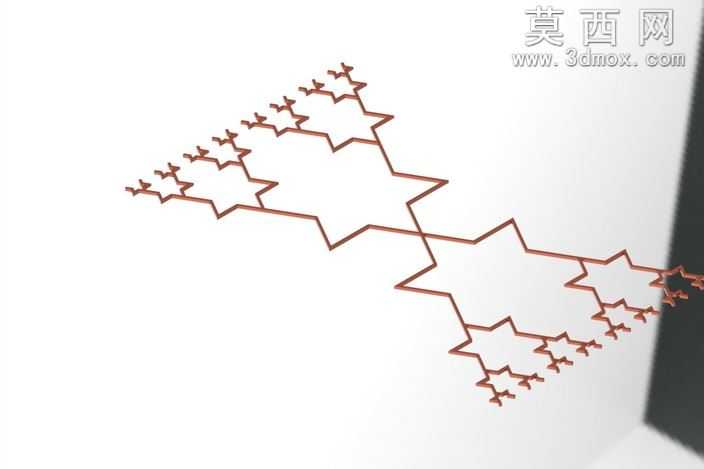

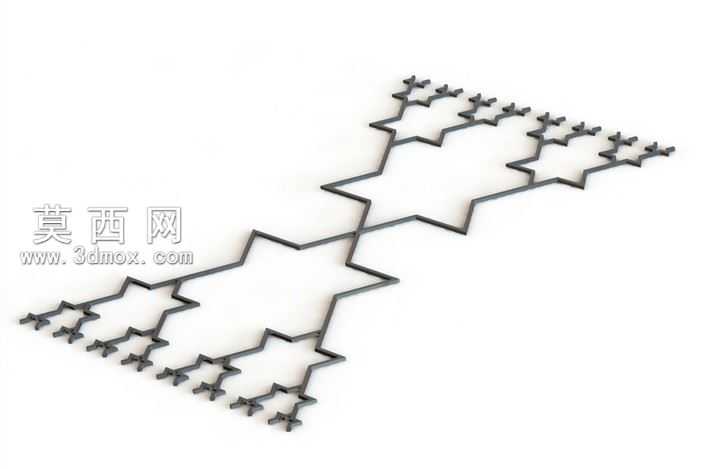

本作品为基于分形几何原理设计的通讯天线三维模型，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定基础星形几何单元作为迭代母版，通过设定固定的缩放比例、旋转角度与平移步长，完成多阶分形迭代运算，每一级迭代都严格遵循自相似几何规则，保证各级枝节结构的比例一致性与空间排布对称性。建模过程中对天线的导体枝节截面做了统一参数设定，采用等宽薄型导体结构，既符合微带天线的加工工艺特性，也能保证模型在电磁仿真环节的参数导入适配性。整体结构采用中心馈电的对称布局，主馈线沿模型中轴线延伸，各级分形枝节沿主馈线向两侧对称排布，末端枝节做了微小的倒角处理，避免尖锐结构带来的电场集中问题，同时也提升了模型的视觉精致度。材质渲染阶段，导体部分采用红铜金属材质，调整了金属粗糙度与反射参数，还原铜质导体的哑光金属质感，背景采用浅灰色渐变哑光材质，搭配柔和的侧方打光方案，既清晰展现分形结构的层级递进关系，也避免过度反光遮挡结构细节。设计思路上，该分形天线利用分形几何的空间填充特性，在有限的平面尺寸内拓展了天线的有效电流路径，可实现多频段谐振特性，相比传统单极子天线能够在更小的体积下覆盖更宽的通讯频段，对称的结构设计也能保证天线方向图的全向性，适配短距离无线通讯、射频识别等多种应用场景。模型在结构设计阶段预留了标准馈电接口的安装位，可直接匹配常规SMA接头的安装尺寸，各级枝节的连接部位做了加厚处理，提升结构的机械强度，满足实际加工与使用的结构可靠性要求。
