倾斜折弯加工专用设备结构设计

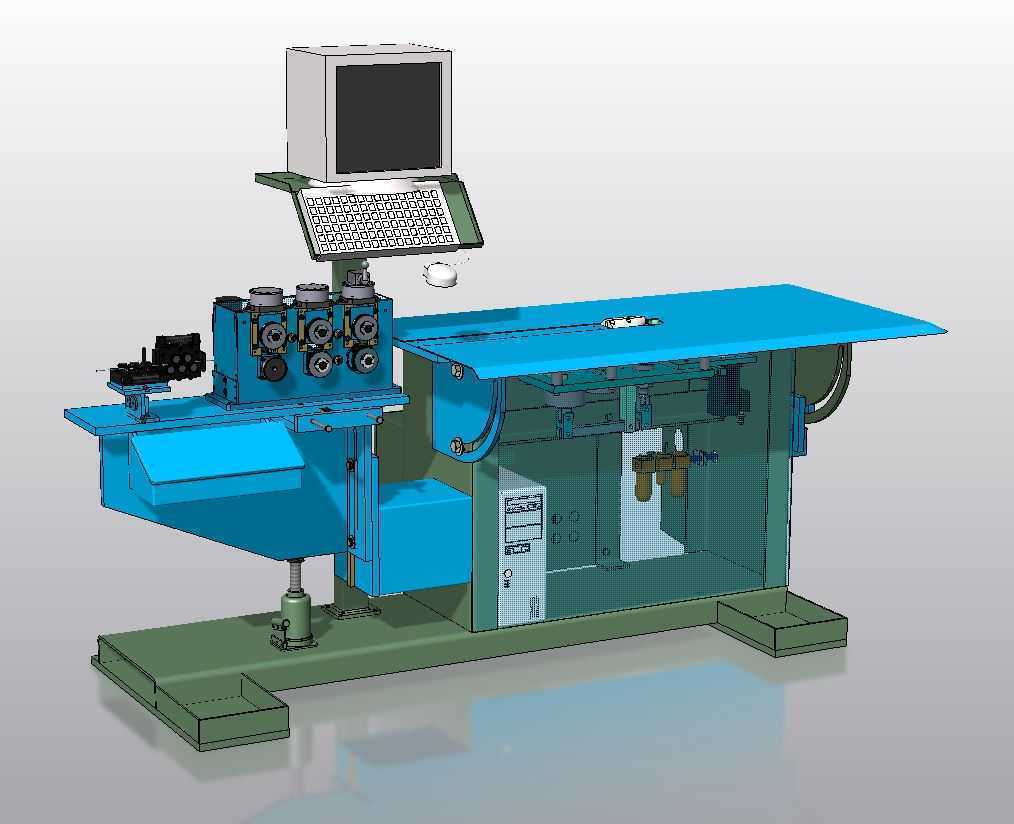

　　这款倾斜折弯设备主要面向中小型钣金加工车间的型材折弯工序，适配通风管道、薄壁金属型材、异形钣金件的小批量折弯加工作业，尤其针对需要特定倾斜角度折弯的工件，能有效减少传统折弯设备多次装夹带来的角度误差，在五金制品加工、通风设备生产、小型金属构件预制场景中适配性较强。设备整体采用落地式安装结构，底部为一体化焊接成型的钢制机座，机座预留四个地脚螺栓安装位，可直接固定在硬化车间地面，安装时需保证机座上平面水平度误差不超过0.2mm/m，避免长期运行出现结构形变影响折弯精度。设备操作侧预留足够的操作人员站位空间，后侧预留300mm以上的维护通道，方便后期对传动组件、电控模块进行检修维护。

　　从功能结构来看，设备左侧为核心折弯执行单元，集成多组送料辊轮与折弯成型模具，辊轮采用调质处理的45号钢加工，表面做硬铬镀层处理，耐磨性能可满足长期连续送料需求，辊轮间隙可通过侧边的调节手轮进行微调，适配0.5mm到2mm厚度的金属薄板、薄壁型材送料，送料过程中辊轮的压紧力可根据工件材质调整，避免薄壁工件出现压痕或者送料打滑的问题。折弯执行组件采用倾斜式布局，折弯模具的安装面与水平工作台面呈固定倾斜角度，工件在送进过程中可直接完成指定角度的折弯成型，无需像传统平口折弯机那样反复调整工件摆放角度，对于批量生产同角度倾斜折弯件的场景，能有效降低操作人员的劳动强度，提升单工序加工效率。

　　设备中部为大尺寸水平工作台面，台面采用整块钢板铣削加工而成，表面做磨砂防锈处理，工作台面作为工件承托结构，可支撑长度1200mm以内的长条形工件，台面下方设置有隐藏式的废料收集槽，加工过程中产生的金属边角料可直接落入槽内，定期清理即可，避免废料散落影响车间作业环境。工作台下方的机架内部集成了设备的传动组件与电控单元，传动部分采用电机配合减速机构驱动辊轮送料，传动链路设置有过载保护结构，当送料阻力超过设定阈值时会自动停机，避免硬卡料造成辊轮或者模具损坏。电控模块采用独立柜体安装，柜体设置有散热格栅与门锁，日常运行时柜门关闭可避免金属粉尘进入电控元件造成接触不良，柜内的接线端子都做了明确标识，后期排查线路故障时可快速定位对应点位。

　　设备右上方设置有独立的操作终端安装支架，支架可进行一定角度的俯仰调整，适配不同身高操作人员的视线角度，操作终端集成了参数设置、运行控制、故障报警显示功能，操作人员可直接在终端上设置送料长度、折弯次数等加工参数，设备运行过程中如果出现卡料、缺料、电机过载等异常情况，终端会直接显示对应的故障代码，方便操作人员快速排查问题。操作终端的键盘采用工业级防水键盘，可适应车间多粉尘、偶尔有切削液飞溅的作业环境，延长操作部件的使用寿命。

　　从设计思路来看，这款设备的结构布局优先考虑了小型加工车间的实用需求，没有冗余的复杂功能，整体结构紧凑，占地面积相比同加工规格的通用折弯机更小，对于厂房面积有限的小型加工户更加友好。结构设计上尽量采用标准化的机械零部件，辊轮、轴承、紧固件等都采用市面通用标准件，后期设备出现易损件磨损时，可直接采购对应规格的标准件更换，无需定制特殊配件，降低设备的后期维护成本。倾斜式折弯结构的设计，针对性解决了传统折弯设备加工倾斜角度工件时操作繁琐、角度一致性差的痛点，对于固定品类的钣金件加工场景，能有效稳定加工质量，减少人工操作带来的品质波动。

　　设备的安装边界方面，整机最大外形长度约1600mm，宽度约800mm，高度约1500mm，安装时除了设备本身的占地面积，还需要在操作侧预留不小于800mm的操作人员活动空间，设备进线电源从机架后侧引入，需要预留对应的线缆布线空间，避免线缆被设备挤压或者被过往工件剐蹭。设备的气动管路（如果配置气动压料组件）同样从后侧接入，管路布置需要远离设备的运动部件，避免长期摩擦造成管路破损漏气。工作台面的高度设置为850mm，符合多数操作人员站立作业的舒适高度，长时间操作不易产生疲劳感。

　　在实际加工应用中，这款设备可单独完成单工序倾斜折弯作业，也可配合前道的剪板、开料设备，后道的焊接、铆接设备组成小型钣金加工生产线，适配小型通风管道弯头、金属型材支架、异形五金配件的加工生产。设备的折弯角度精度可控制在±0.5°以内，折弯尺寸精度可控制在±0.3mm/m，能够满足多数民用钣金制品、普通工业构件的加工精度要求，对于精度要求极高的精密钣金件，可配合对应的角度检测工装做首件校验后再进行批量加工，进一步保证成品合格率。
