重型长行程双主轴数控钻削加工设备

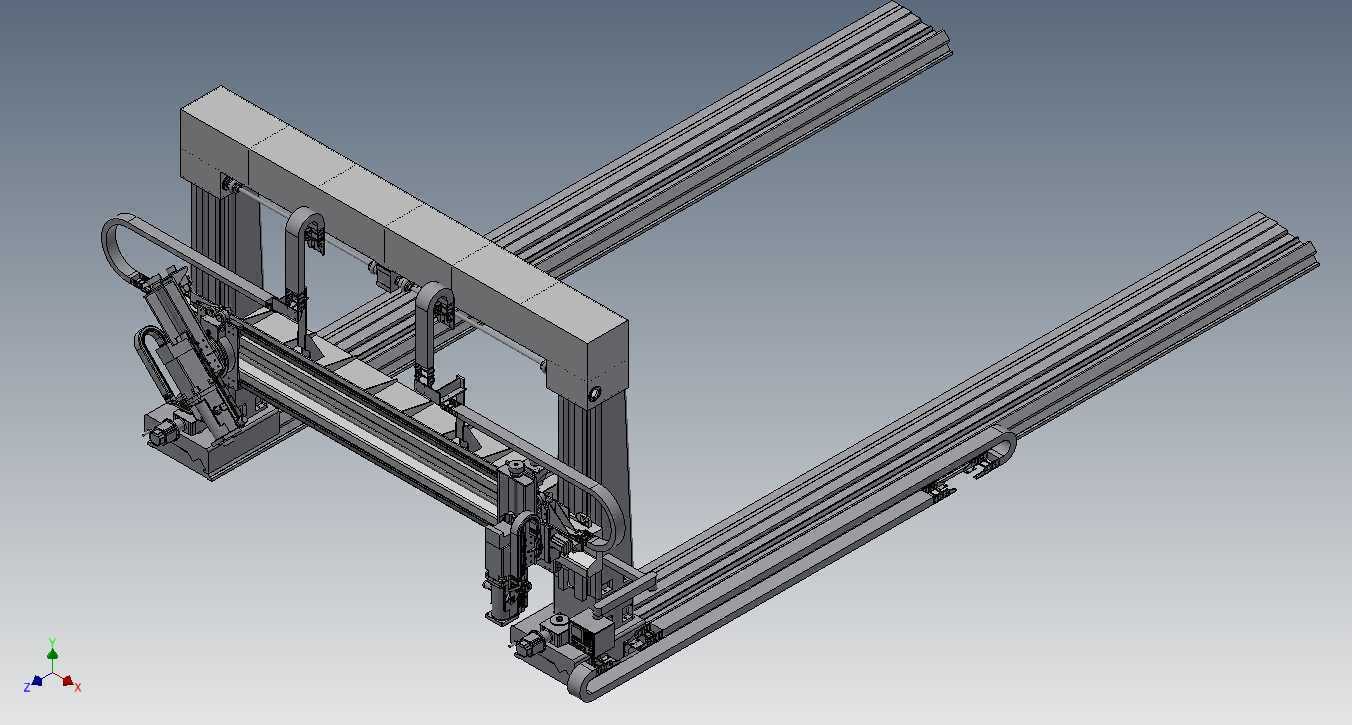

　　在重型钢结构、长尺寸型材加工的生产场景中，常规单主轴钻床往往受限于行程不足、单次装夹加工范围有限的问题，需要多次挪动工件重新定位，不仅加工效率低下，反复装夹带来的定位误差也会直接影响孔位精度，难以满足重型工业构件的批量加工需求。这款双主轴钻削设备的设计，正是瞄准了长尺寸重型工件的钻削加工痛点，采用龙门跨式布局搭配双纵向长导轨结构，可适配长度达数米的H型钢、长条型材、大型结构件的钻孔加工需求，工件一次装夹即可完成全长度范围内的多孔位钻削作业，大幅减少重复装夹的辅助工时，同时规避多次定位带来的精度偏差。

　　从结构设计逻辑来看，设备采用双平行纵向导轨作为工件承载与进给的基准，导轨副选用重载型线性滑轨搭配高刚性滑块，可承载吨级以上的重型工件，纵向进给采用伺服电机搭配精密滚珠丝杠驱动，保证长行程移动下的进给平稳性与定位精度，避免长距离传动出现的爬行、间隙误差问题。横梁部分采用高刚性箱型焊接结构，经时效处理消除焊接内应力，避免长期使用出现结构变形，横梁上搭载两套独立的钻削主轴单元，两套主轴可独立控制进给，也可同步运行加工对称孔位，针对不同规格的孔径加工需求，主轴单元可适配不同直径的钻头，同时配套主轴冷却系统，在高速钻削时持续输送切削液，降低刀具磨损，保证加工孔的表面质量与尺寸精度。

　　设备的钻削头部分别搭载独立的Z向进给机构，可根据工件表面的高度差自动调整进给行程，针对表面存在起伏的大型焊接结构件，也能保证每个孔位的钻削深度一致，避免出现钻穿不足或者过钻的问题。横向移动机构同样采用伺服驱动，可沿横梁导轨快速移动到指定孔位坐标，配合纵向导轨的进给，可实现平面范围内任意坐标点的钻削加工，无需人工调整工件位置。整体布局上，两套钻削主轴对称布置在横梁两侧，加工时可根据孔位分布灵活分配两个主轴的加工任务，比如同时加工工件两侧的对称孔位，相比单主轴设备加工效率可提升近一倍，尤其适合批量生产中重复孔位的加工场景。

　　安装边界方面，设备因采用长行程纵向导轨设计，整体占地长度随加工行程适配，常规加工6米型材的版本，纵向导轨总长度约7.5米，横梁跨距约1.8米，可满足宽度1.5米以内的工件加工需求，设备安装时需要提前做混凝土地基，预留地脚螺栓安装位，保证导轨安装的水平度误差控制在0.1mm/1000mm以内，避免因地基沉降导致导轨变形影响加工精度。电气控制柜布置在设备侧方，预留操作面板安装位，操作人员可在设备侧方完成程序输入、对刀、加工启停等操作，同时设备外围预留安全防护栏安装接口，可配套光栅安全防护装置，在加工过程中防止人员误入加工区域引发安全事故。

　　在实际生产应用中，这类设备主要服务于重型钢结构制造、工程机械构件加工、大型型材预制等场景，比如建筑钢结构的H型钢梁连接孔加工、起重设备的长梁构件钻孔、大型输送设备的机架型材加工等，这类工件普遍长度大、重量大、孔位数量多，传统的摇臂钻加工需要人工划线、多次吊装对位，加工一件数米长的钢梁往往需要数小时，而采用这款双主轴数控钻床，只需将工件吊装到纵向导轨的工件支撑工装上，输入预先编程好的孔位坐标，设备即可自动完成所有孔位的钻削加工，全程无需人工干预，单件加工时间可压缩到数十分钟，同时孔位精度可控制在±0.1mm以内，完全满足重型构件的装配精度要求。

　　设计过程中，针对重型加工场景的切削负载问题，主轴单元采用高刚性主轴结构，搭配大功率主轴电机，可满足最大直径30mm的硬质合金钻头钻削钢材的加工需求，钻削头的进给导轨采用矩形硬轨结构，相比线性滑轨具备更强的抗切削振动能力，在大进给量重切削场景下可保持足够的刚性，避免出现振刀、崩刀的问题。两套主轴的间距可根据加工需求手动调整，也可通过程序控制自动调整间距，适配不同孔距的加工需求，无需额外更换工装。工件支撑工装采用可调式支撑块，可根据工件的截面形状调整支撑高度，保证工件装夹后表面水平，避免因工件倾斜导致钻孔出现垂直度偏差。设备的排屑设计采用导轨两侧布置螺旋排屑器，加工产生的铁屑可通过排屑器自动输送到设备端部的集屑车，无需人工频繁清理加工区域的铁屑，降低操作人员的劳动强度，同时切削液可通过回液槽回流到冷却水箱，经过滤后循环使用，降低切削液的消耗。
