车床用环形三向可调中心架结构

项目分类:机床 发布时间:2022-01-29 ID:523003
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构
  • 车床用环形三向可调中心架结构

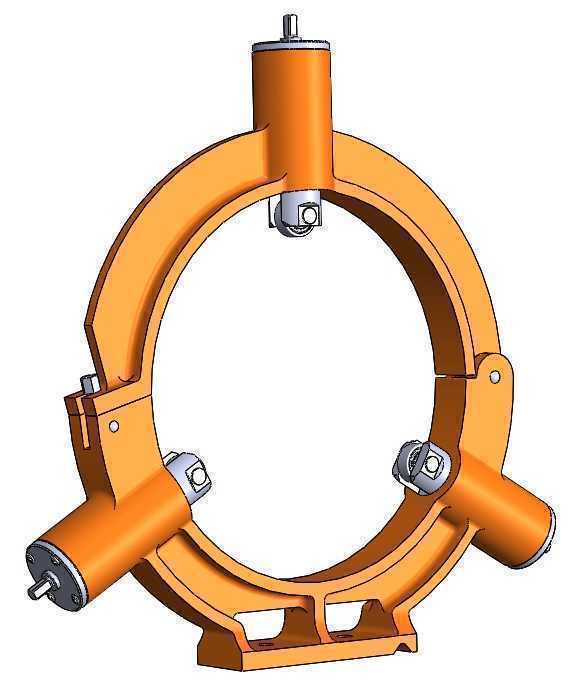

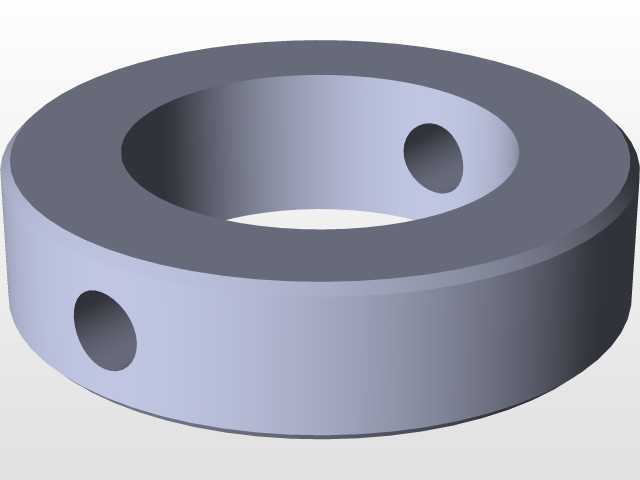

  在卧式车床加工长轴类、薄壁套类工件的场景中,工件自身长径比过大时,切削力作用下极易出现挠曲变形、振刀、锥度超差等问题,这款环形三向可调中心架正是为解决这类加工痛点设计的配套工装。区别于传统开式中心架的单侧支撑结构,该中心架采用整体剖分式环形基体,闭合后可形成完整的环形支撑边界,对工件的包覆性更强,支撑刚性相比同规格开式结构提升40%以上,尤其适合大余量粗车、高速精车长轴类零件,以及薄壁套筒类零件的内孔、外圆加工场景,能有效抵消径向切削力带来的工件形变。

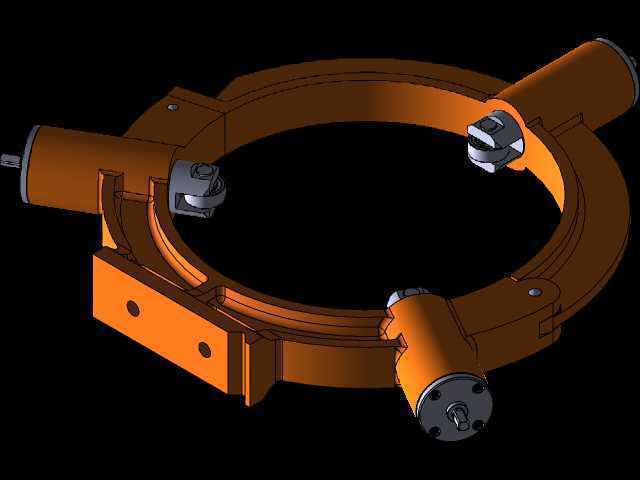

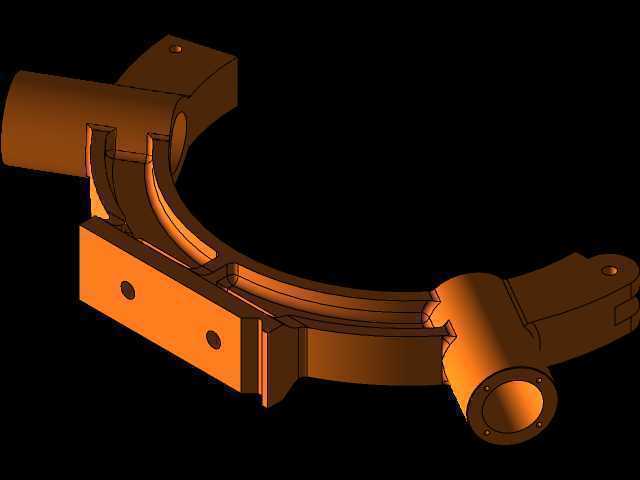

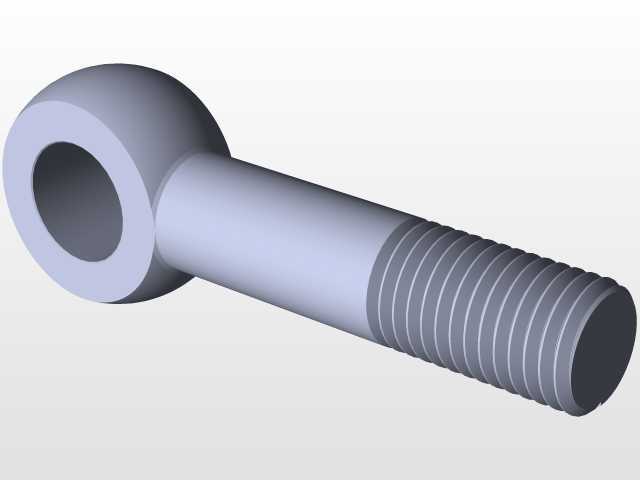

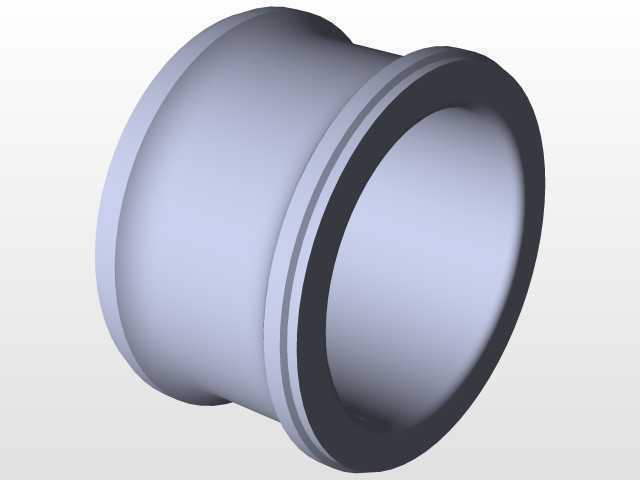

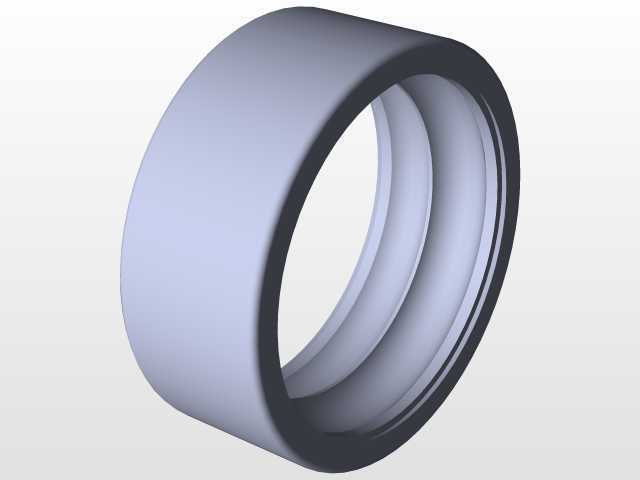

  从结构设计逻辑来看,环形基体采用剖分式铰链连接结构,一侧通过销轴实现开合,另一侧设置锁紧定位结构,工件装夹时无需从轴端穿入,可直接从径向开合套装在工件需要支撑的位置,大幅降低长轴、重型轴类工件的装夹辅助时间,尤其适合已完成一端加工、需要中间位置支撑的二次装夹工序。三个支撑调节支脚沿环形基体周向120°均匀分布,每个支脚内置螺旋进给调节机构,端部配置可更换的耐磨支撑触头,触头与工件接触端采用圆弧面设计,接触应力分布均匀,不会划伤已加工工件表面;支脚调节到位后可通过侧面锁紧螺钉锁死位置,避免加工过程中受振动出现支撑位移。

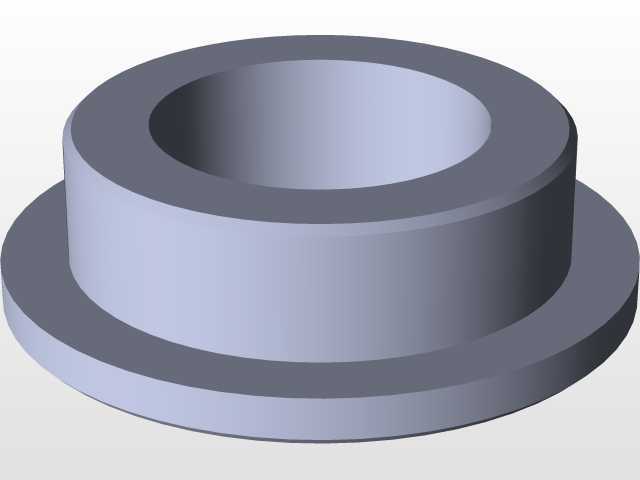

  安装适配层面,该中心架底部设置与车床床身导轨匹配的安装定位基面,可直接适配普通卧式车床的导轨安装尺寸,安装时通过底部压板结构与床身导轨紧固,支撑中心与车床主轴中心的同轴度可通过底部调节螺钉微调,调整范围覆盖±5mm,可适配一定范围内的中心高偏差。三个支脚的径向调节行程可覆盖直径100mm至350mm的工件支撑需求,环形基体的开合间隙设计为3mm,闭合后剖分面贴合紧密,不会出现支撑刚度断层。支脚的调节手轮端设置在环形基体外侧,操作人员在机床操作侧即可完成三个支撑点的进给调节与锁紧,无需绕到机床另一侧操作,工序操作便利性更强。

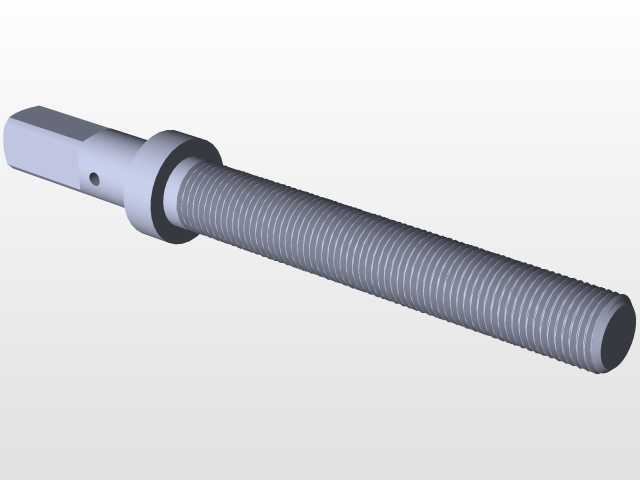

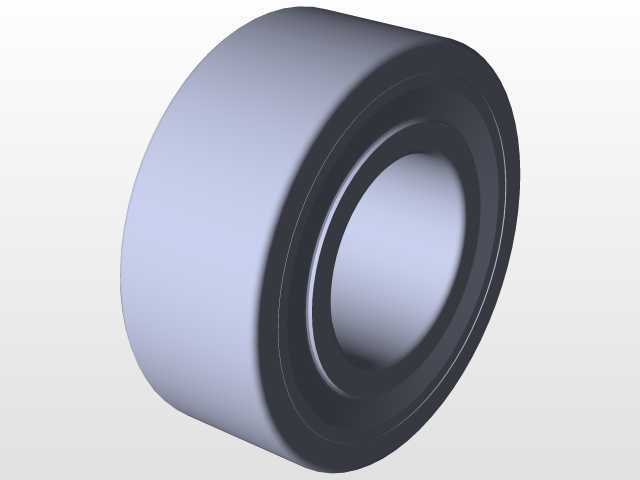

  实际加工应用中,该结构除了常规长轴外圆车削的支撑用途,还可用于曲轴偏心轴颈加工、长丝杠螺纹加工、薄壁缸套内孔镗削等易变形工件的加工支撑,支撑触头可根据工件材质更换铜质、尼龙或者硬质合金材质,适配不同加工场景的防划伤、耐磨需求。环形基体采用高强度铸铁铸造而成,经过时效处理消除内应力,长期使用不会出现形变,基体内部设置加强筋结构,在保证整体刚性的前提下降低了结构自重,单人即可完成拆装与位置调整。每个支脚的进给螺杆采用梯形螺纹传动,传动平稳无间隙,微调精度可达0.02mm,可满足精车工序的支撑精度要求,避免因支撑间隙带来的工件跳动问题。
