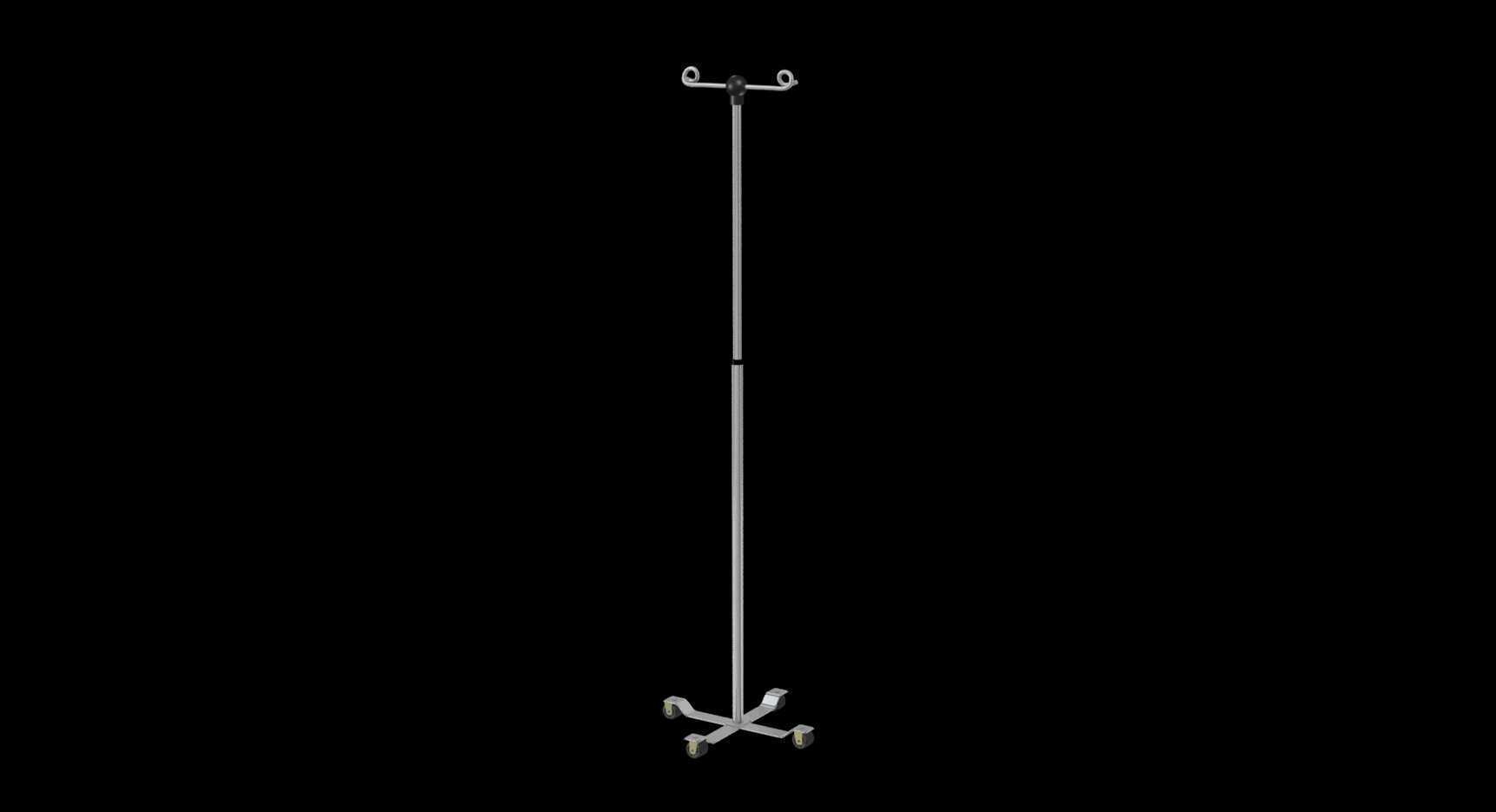

可移动落地式输液悬挂支撑装置

　　在临床护理场景中，这类落地式悬挂支撑装置是病房、急诊输液区、术后康复室的标配辅助器具，核心作用是为静脉输液容器、引流袋等需要高位悬挂的医疗耗材提供稳定的支撑点位，替代传统的床旁挂钩，解决患者临时移动、床位调整时的悬挂点缺失问题。从结构设计逻辑来看，整体采用立式杆系布局，底部为十字形脚轮支座，四个支脚末端均配置万向脚轮，其中两个脚轮带刹车锁止结构，既可以满足医护人员推移设备时的低阻力转向需求，也能在固定点位使用时锁止轮组，避免设备受输液管路牵拉出现滑移倾倒。主杆采用分段式伸缩结构，杆身设置多档高度调节卡位，可根据输液管路长度、患者体位高度、悬挂耗材的重量调整整体支撑高度，调节范围覆盖常规坐姿输液到卧床引流的全场景高度需求，

　　杆身配合间隙控制在0.2mm以内，伸缩调节时无卡滞、无旷量，承重状态下杆身径向晃动量不超过5mm，保证悬挂的输液容器不会出现大幅摆动影响滴速稳定性。顶部设置多组对称布置的弯钩结构，弯钩末端做防脱折弯处理，可同时悬挂2-4组输液袋或引流装置，弯钩与主杆的连接部位采用旋转铰接结构，可根据管路走向调整挂钩朝向，避免多组管路交叉缠绕。设计过程中重点考量了设备的通行边界，十字脚架的最大外接圆直径控制在600mm以内，可顺利通过病房门、病床间隙、电梯轿厢等狭窄通行区域，不会对日常护理动线造成阻碍；整体收拢后的最低高度为1100mm，完全伸展后的最大高度为2100mm，可适配不同层高的病房空间，顶部挂钩的最大承重单点位不低于5kg，

　　整体承重不低于15kg，满足多组输液容器同时悬挂的载荷需求。脚轮采用静音橡胶材质，滚动时噪音低于30分贝，推移过程不会对休养的患者造成噪音干扰，轮面做防滑纹理处理，在瓷砖、PVC地板、地毯等不同病房地面材质上都能保持稳定的滚动性能，不会出现打滑、卡滞问题。主杆表面采用哑光抗菌涂层处理，耐常规医用消毒剂擦拭，不会因日常酒精、含氯消毒剂消毒出现涂层脱落、锈蚀问题，杆身无外露尖锐棱角，所有连接部位都做圆弧过渡处理，避免医护人员或患者移动时磕碰划伤。在实际使用场景中，这类装置除了常规输液悬挂外，还可适配术后引流袋悬挂、冲洗液容器高位放置、肠内营养袋悬挂等多种临床需求，无需额外加装附件即可直接使用，结构简单可靠，

　　日常维护仅需定期检查脚轮转动灵活性、杆身调节卡位的锁止可靠性即可，无复杂的维护保养需求。建模过程中对杆系的受力变形做了模拟验证，在最大承重状态下，主杆顶端的最大挠度不超过10mm，不会因长期承重出现杆身永久弯曲变形，底部脚架的支脚采用等强度设计，在单侧受侧向推力时，支脚的抗弯强度可抵抗150N的水平推力不出现倾覆，保证设备使用过程中的稳定性。
