带安装底座的立式轴筒支撑构件

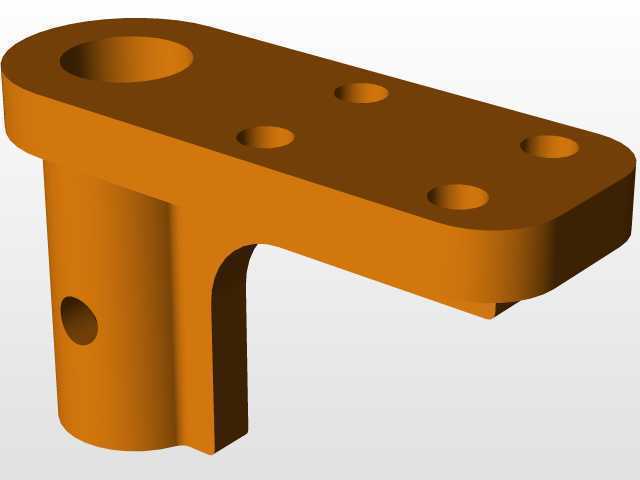

　　在轻工输送、小型工装夹具以及非标自动化设备的侧向支撑工位中，这类带安装底座的立式轴筒构件是十分常见的受力连接部件，主要承担垂直于安装面的轴类零件定位、径向载荷承载以及辅助导向作用，区别于常规的法兰式轴座，该构件采用一体化铸造成型的底座加侧置加强筋结构，能够在有限的安装空间内实现更高的悬臂承载能力，避免分体式装配带来的累积误差与连接松动风险。从实际使用场景来看，这类支撑件常被用在小型物料推送机构的导杆定位端、手动工装的旋转轴支撑位，或是轻型输送线的挡料轴安装座上，安装时通过底座上的四个沉头孔完成与设备安装面的螺栓固定，四个安装孔采用对称分布设计，能够适配不同方向的载荷受力，避免单侧螺栓受力过载导致的底座变形。

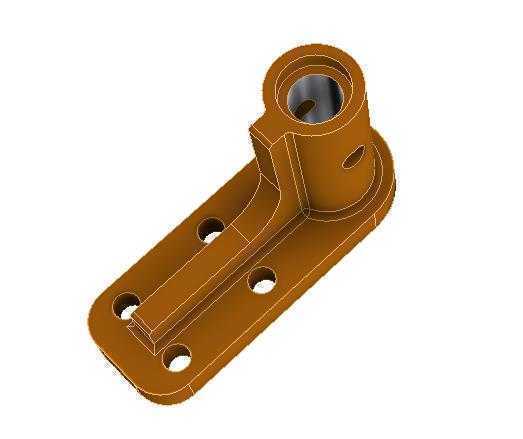

　　构件上部的轴筒为核心功能区，内孔为精加工的通孔结构，可直接与光轴、导杆类零件形成间隙配合，轴筒侧壁开设的径向小孔可用于安装紧定螺钉，实现穿入轴类零件的轴向锁止，防止工作过程中轴件出现轴向窜动，相比顶丝直接作用在安装面的固定方式，轴筒自身的壁厚能够为紧定螺钉提供足够的螺纹啮合长度，锁止可靠性更高。设计层面上，底座与轴筒之间并非直接垂直连接，而是在连接转角处设置了一道沿底座长度方向延伸的加强筋，加强筋的截面为矩形结构，从轴筒侧壁中部一直延伸至底座的远端边缘，这种设计能够有效抵消轴筒承受径向载荷时对连接根部产生的弯矩，避免长期交变载荷下转角处出现应力开裂，同时加强筋与轴筒、底座的连接位置均做了圆角过渡处理，

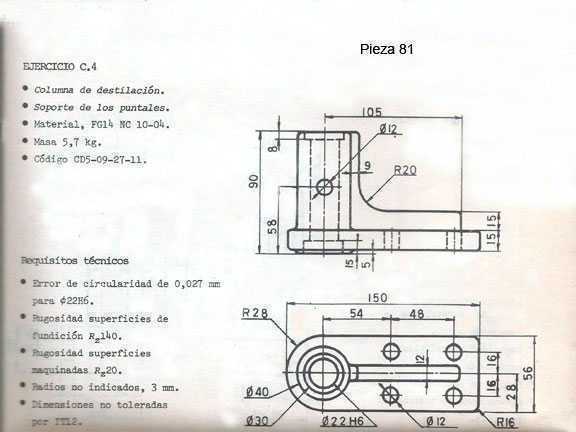

　　能够消除铸造与机加工过程中的应力集中点，提升构件的整体疲劳强度。从安装边界来看，底座为长圆形平板结构，长度方向的尺寸略大于轴筒外径的两倍，宽度方向与轴筒的径向尺寸匹配，安装时不需要过大的安装平面，能够适配型材框架、设备侧板等多种安装基面，轴筒的中心高度经过优化设计，既能够保证穿入的轴件与安装面之间留有足够的操作空间，避免配套的传动件、连接件与安装面发生干涉，又不会因为轴筒过高导致整体重心上移，降低设备运行过程中的振动幅度。在实际选型应用时，需要注意轴筒内孔的配合公差要与配套轴件的公差带匹配，若用于导向工况，内孔可适当增加油槽结构存储润滑脂，降低轴件往复运动时的磨损，若用于固定支撑工况，则可在轴筒端面增加止口结构，

　　进一步提升轴件的同轴度精度。这类一体化支撑构件相比分体焊接的支撑座，省去了焊接后二次加工的工序，整体形位公差更容易保证，批量生产时的一致性更好，在中小载荷的支撑工位上能够替代传统的铸铁轴承座，降低整体的制造成本与安装难度，同时构件表面的氧化处理层能够提升防锈能力，适配多粉尘、轻度潮湿的车间作业环境，不需要额外做表面防护处理即可长期使用。
