带安装底座的立式支撑连接座结构

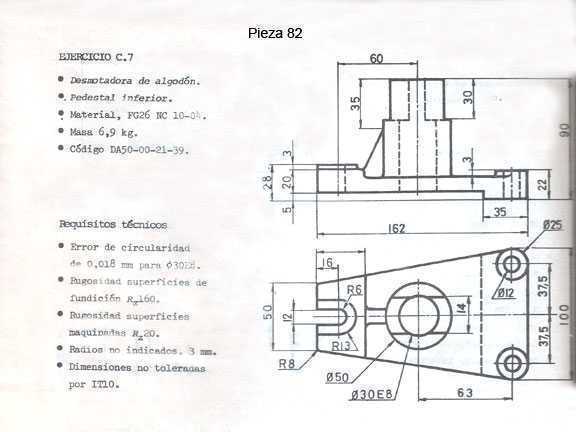

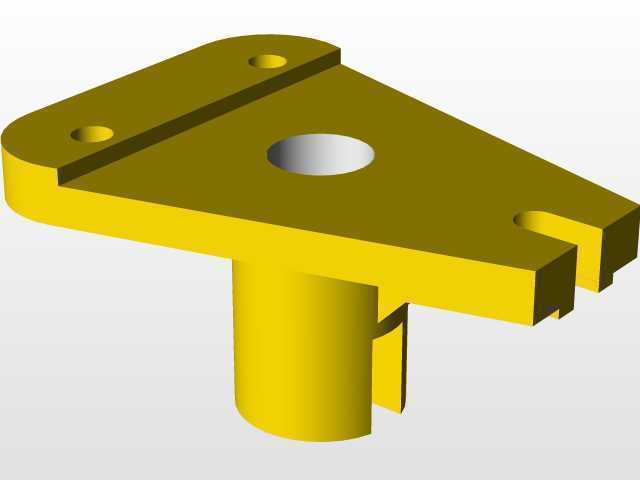

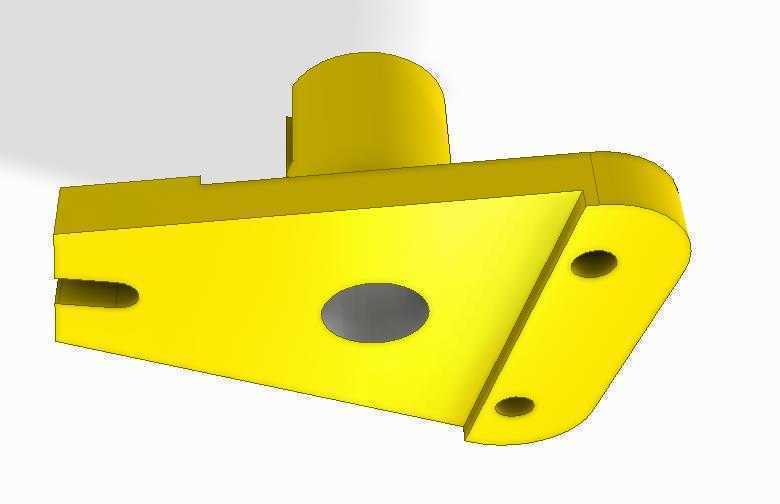

　　这类带安装底座的立式支撑连接座，常见于轻工输送线、小型自动化装配工位的机架衔接部位，主要承担竖向杆件的定位支撑与横向载荷传递作用，在设备运行过程中，需要抵消上部杆件受到的侧向冲击力、周期性振动载荷，避免支撑部位出现形变偏移导致上部工位定位失准。从结构设计逻辑来看，底座采用不规则异形平板布局，并非对称式矩形结构，是为了适配安装面的预留空间，避让周边已布置的管线、相邻组件的安装位，减少现场安装时的二次切割打磨工作量。底座上预留的两个安装孔位，一个为带沉台的圆形通孔，用于穿入螺栓完成与下方机架型材的锁紧固定，沉台设计可以让螺栓头完全埋入座体内部，不会突出底座表面干涉其他部件的移动路径；另一端的开口卡槽结构，属于快装式设计，

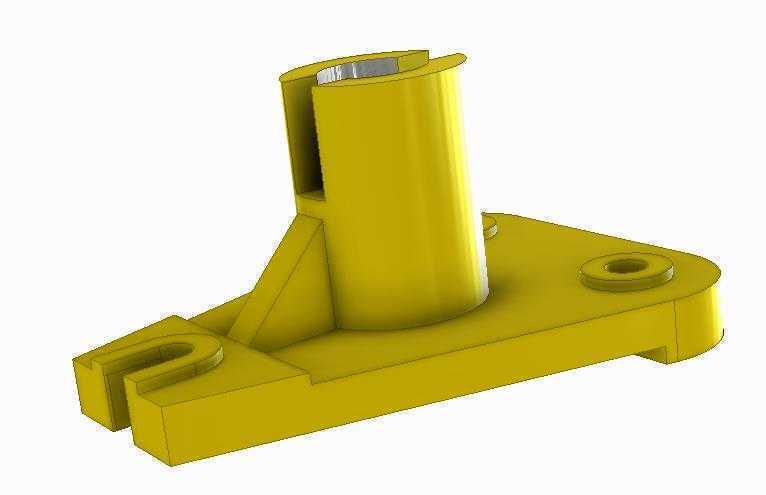

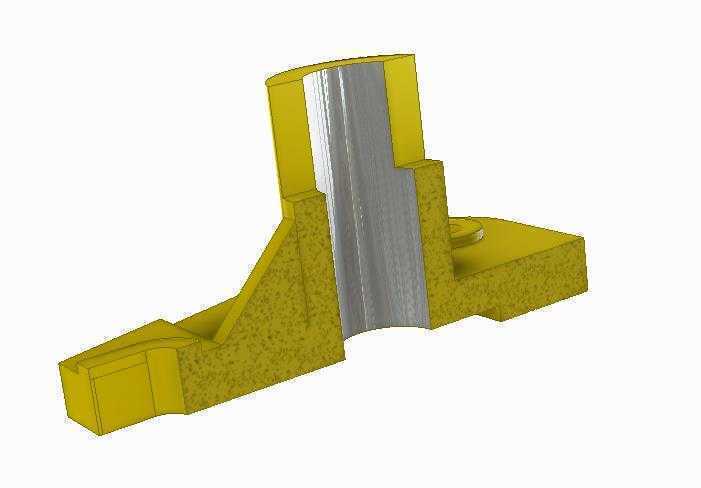

　　不需要完全拧下螺母就可以将座体卡入预设的螺栓杆位置，大幅缩短设备组装、后期维护更换的拆装时间，在批量排布的工位架上，这种快装结构的效率优势会非常明显。竖向的支撑筒体采用中空设计，一方面可以降低整体零件的重量，减少原材料消耗，另一方面中空内腔可以直接穿入对应直径的圆杆类构件，筒壁上预留的开槽是为了配合锁紧件使用，当杆件插入内腔到指定深度后，通过外部卡箍或者顶丝挤压开槽位置，让筒壁产生微量形变抱紧内部杆件，实现高度方向的无级调节，适配不同工位的支撑高度需求。筒体与底座衔接的位置布置了三角形加强筋，筋板的厚度根据常规载荷工况计算取值，既不会因为筋板过厚导致成型时出现缩痕、应力集中问题，也不会因为筋板过薄无法满足载荷传递要求，

　　筋板的走向完全顺着主要受力方向布置，将筒体受到的侧向力均匀分散到底座整个安装平面上，避免衔接位置出现应力断裂。从安装边界来看，底座的最外轮廓尺寸适配常用的40系列、50系列工业铝型材的安装面宽度，不需要额外加装转接板就可以直接固定在型材表面，筒体的内径尺寸匹配常用的16mm、20mm直径的光轴、支撑杆件，不需要额外定制变径套就可以完成装配。在实际应用场景中，这类支撑座还可以用于设备防护栏的立柱固定、传感器安装支架的竖向支撑、小型物料导槽的定位支座，因为其同时具备快装、可调、高刚性的特点，在非重载的通用自动化设备、轻工机械中替换传统的焊接式支座，能够降低现场焊接的工作量，也方便后期根据生产需求调整工位布局。设计过程中需要注意的细节是，

　　底座下表面需要做平面度处理，保证与安装面贴合时不会出现翘曲，避免锁紧螺栓后底座产生内应力，长时间使用后出现开裂；筒体的内孔需要保证足够的圆柱度，否则插入杆件后会出现卡滞，无法顺畅调节高度；卡槽位置的开口宽度需要控制在合理范围，既要保证锁紧时有足够的形变抱紧力，也要避免开口过大导致筒体刚性下降，在受到冲击时出现开口处撕裂的问题。另外，筒体顶部的切口设计是为了适配上部连接件的定位凸台，不需要额外做周向定位结构就可以防止上部连接件出现转动，简化了装配流程。整个零件的壁厚采用均匀化设计，相邻壁厚的差值控制在合理范围内，不管是采用注塑成型还是铸造成型，都能够避免成型过程中出现冷隔、缩孔等缺陷，提升零件的成品率，也能保证批量生产时的尺寸一致性。
