六角螺母配套螺栓标准紧固件三维建模

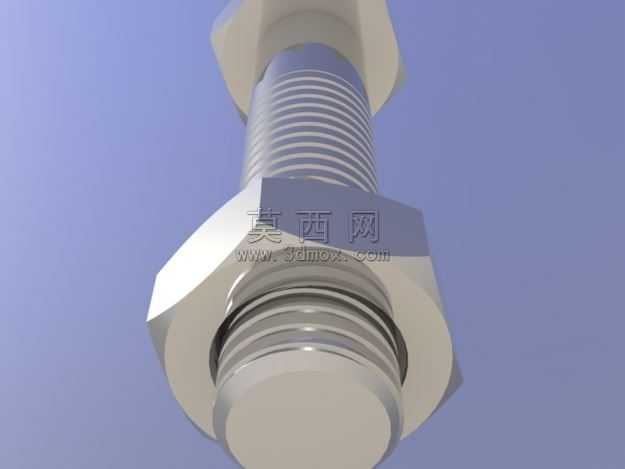

本模型为六角螺母与外六角螺栓配套的标准紧固件三维建模成果，建模过程严格遵循公制螺纹通用标准规范，在三维软件中首先完成基础几何轮廓的草绘搭建，针对螺栓部分先绘制六角头部的正六边形截面，通过拉伸特征生成头部实体，再通过螺旋线扫描切除的方式生成杆部的外螺纹结构，螺纹牙型采用标准三角牙型参数，牙距、牙高均符合普通粗牙螺纹的尺寸要求，建模时对螺纹收尾处做了平滑过渡处理，避免出现尖锐几何破面。针对六角螺母部分，先绘制对应规格的正六边形基体，通过拉伸生成六方实体后，在内孔位置通过螺旋线扫描切除生成内螺纹结构，内螺纹参数与配套螺栓的外螺纹完全匹配，保证二者装配时可实现无干涉的螺纹旋合效果。材质配置上为模型赋予了常用的碳钢金属材质，调整材质的粗糙度、金属度参数模拟镀锌紧固件的哑光银白金属质感，渲染阶段采用三点布光方案，主光源提供主要照明突出金属轮廓，辅光源消除暗部死黑，补光勾勒螺纹的细节纹理，背景选用深灰色纯色背景突出模型主体，同时开启环境光遮蔽效果增强结构的立体感。结构设计上还原了紧固件的实际装配状态，螺栓杆部穿过螺母内孔，螺纹啮合长度符合常规装配要求，六角头部与螺母的六方边做了微小的倒角处理，既符合实际零件的加工工艺特征，也避免了模型边缘出现渲染锯齿。建模过程中对所有特征做了参数化关联，可通过修改全局参数快速调整螺纹规格、六方对边尺寸、螺杆长度等核心参数，适配不同的装配使用场景，模型几何拓扑规整，无重叠面、无自由边，可直接用于装配模拟、工程图导出、渲染展示等多种用途，能够帮助机械设计从业者快速掌握标准紧固件的建模逻辑与参数设置要点，理解螺纹结构的建模实现方式与装配配合关系。
