多行播种施肥一体农用作业机结构设计

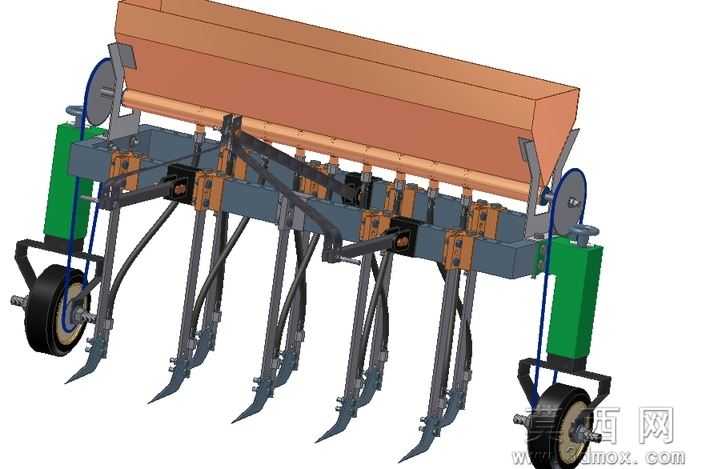

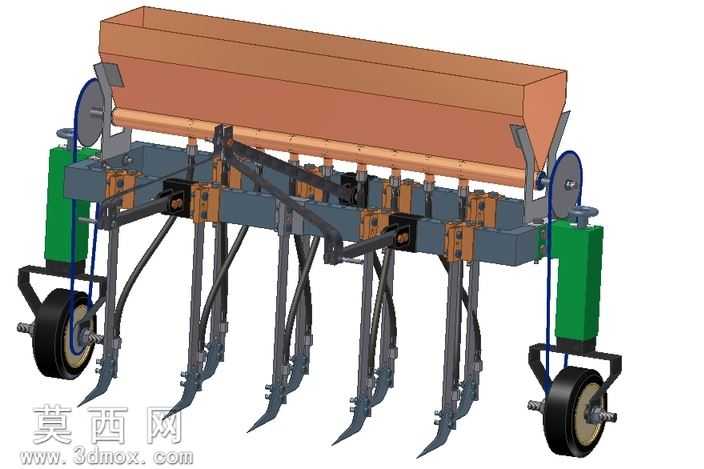

本模型为多行播种施肥一体农用作业机，整体采用三维参数化建模完成，建模过程中严格遵循农用耕作设备的实际功能逻辑与装配关系，对每一处结构细节都做了精准还原。模型整体分为种肥储料箱、机架主体、多行开沟耕作组件、地轮传动组件、支撑限位部件五大模块，储料箱采用上部敞口、下部收窄的斗型结构设计，建模时通过曲面拉伸与倒角处理还原了实际钣金箱体的成型特征，材质上模拟了农用设备常用的橘红色防锈涂层质感，表面做了细微的粗糙纹理处理，贴合户外作业设备的真实外观。机架主体采用方钢焊接框架结构，建模时通过实体拉伸、布尔运算还原了型钢的拼接关系，材质赋予深灰色金属漆面，同时对焊接位置做了细微的凸起结构处理，还原真实焊接机架的工艺特征。多行开沟耕作组件沿机架横向等距排布，每个耕作单元包含独立的开沟锄铲、导种导肥管、深度调节固定座，锄铲部分采用曲面建模还原了锋利的入土切削角度，材质做了耐磨金属的哑光质感，导种管采用柔性管路的曲面建模，模拟实际橡胶输种管的弯曲形态，固定座部分还原了螺栓调节的锁紧结构，可实现不同耕作深度的调整。两侧的地轮传动组件包含橡胶行走轮、传动带轮、张紧调节结构，行走轮轮胎做了防滑胎面的纹理建模，轮毂采用金属材质模拟，传动带采用柔性材质建模，还原了地轮转动驱动排种排肥轴的传动逻辑。两侧的绿色支撑部件为传动护罩，建模时还原了薄壁壳体的结构特征，材质采用亮绿色工程塑料质感，与机架主体形成清晰的色彩区分。整体装配过程中严格对齐各部件的装配基准，保证所有运动部件的相对位置符合实际作业的运动逻辑，渲染时采用户外自然光环境，突出金属材质的反光与塑料部件的哑光质感，完整呈现了该农用作业机的结构特征与功能形态，可用于农机结构教学、产品方案展示等场景。
